Connexion Entrée Supervisée Normalement Fermée - Double Résistance - Rosslare AC-425 Guide D'installation Et D'utilisation

Connexions d'entrée et de sortie

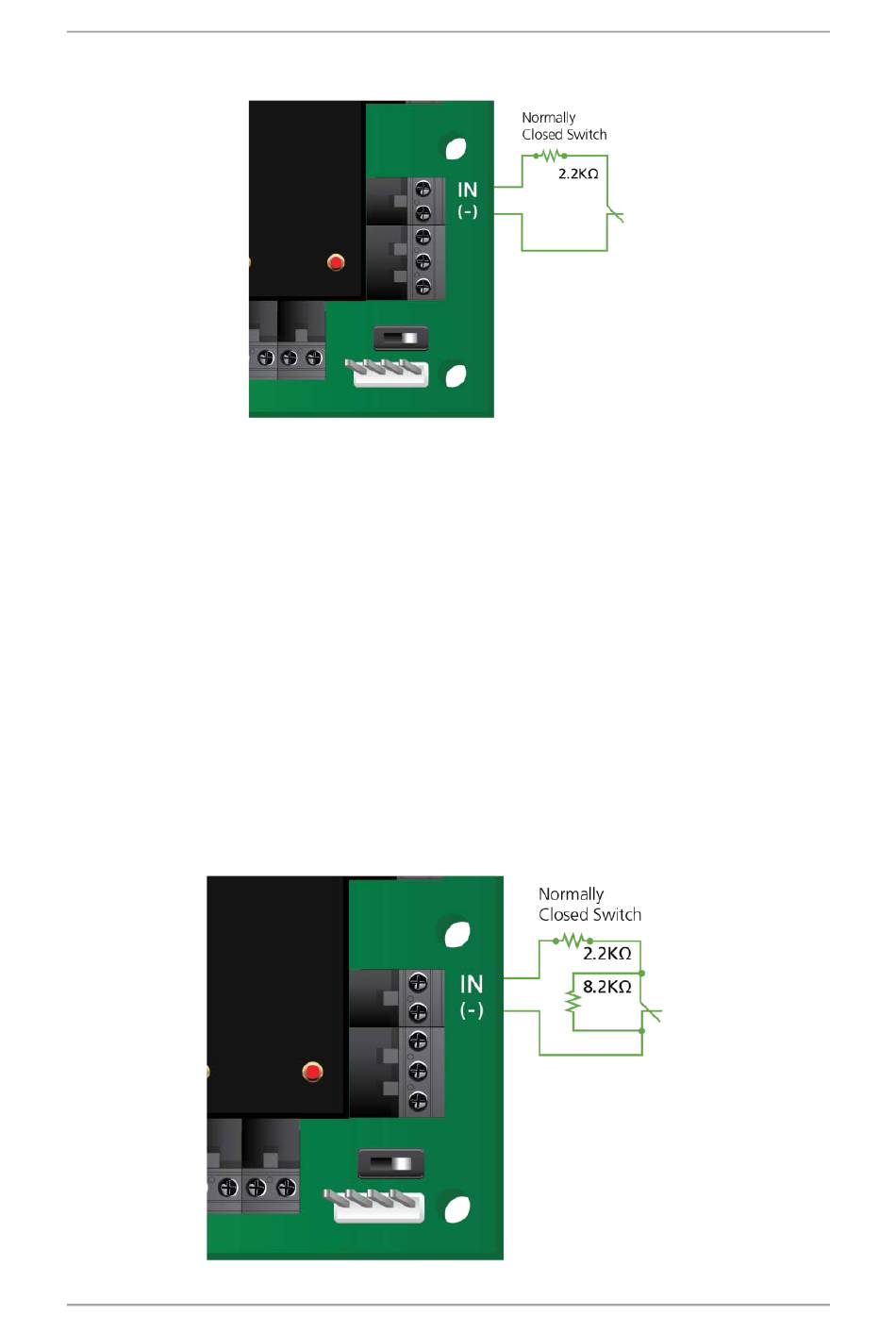

Figure 14: Entrée supervisée normalement fermée (une seule résistance)
4.1.6 Connexion Entrée supervisée normalement fermée - double
résistance
Connectez une résistance 2.2 kΩ en série aux contacts du commutateur
d'entrée.
Connectez une résistance 8.2 kΩ en parallèle au contact d'entrée du
commutateur.
Une entrée supervisée normalement fermée possède 3 états:
 Commutateur fermé - état normal:
Résistance en boucle = 2.2 kΩ
 Commutateur Ouvert – état défaut:
Résistance en boucle = 10.4 kΩ
Circuit ouvert (Résistance en boucle infinie) ou court-circuit (0 résistance)

sur les borniers d'entrée - Etat de type problème
Figure 15: Entrée supervisée normalement fermé (Double Résistances)
