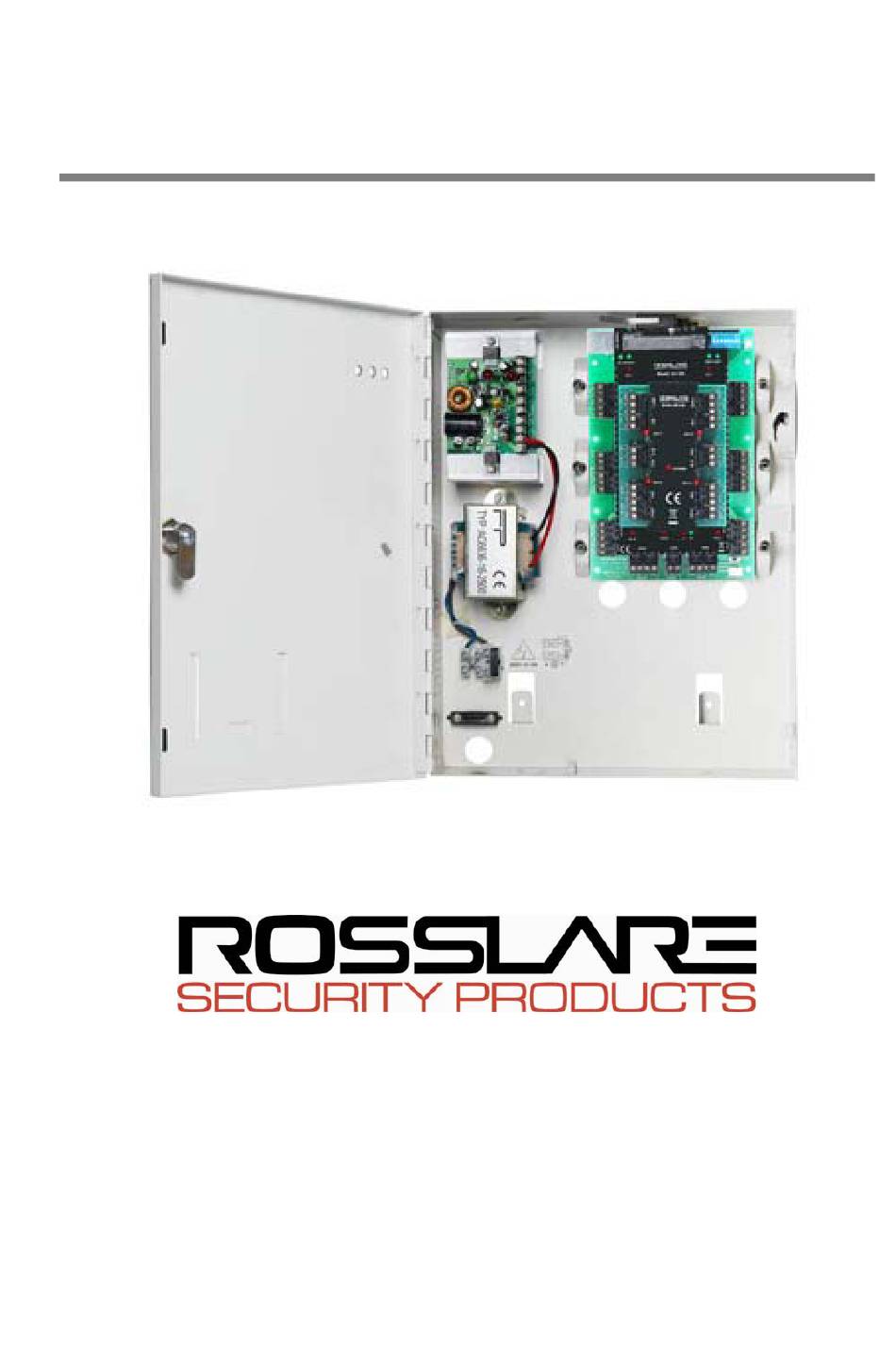

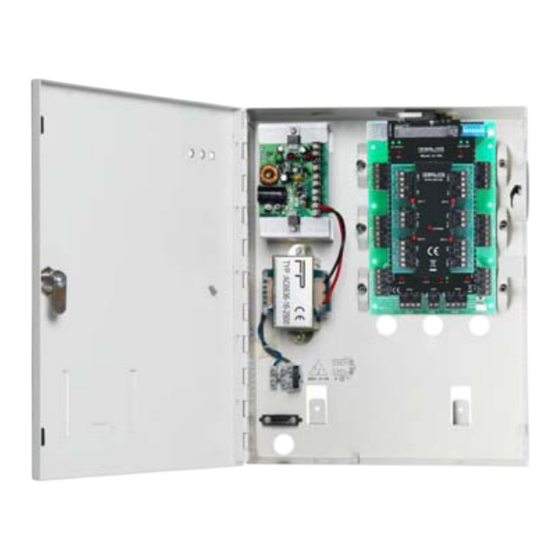

- Page 1 AC-225 Contrôleur d'accès réseau modulable Manuel utilisateur et instalation June 2008...
-
Page 3: Table Des Matières
1. Introduction................. 3 1.1 Fonctionnalités................4 1.2 AxTrax AS-525................4 2. Spécifications techniques............6 3. Configuration du panneau AC-225 ........... 8 3.1 Câblage des entrées– Entrées non supervisées......9 3.2 Câblage des entrées – Entrées supervisées.........9 3.3 Câblage des sorties..............9 3.4 Alimentation ................10 3.5 Lecteur ..................11... -
Page 4: Introduction
L’AC-225, lorsqu’il est utilisé avec le logiciel AxTrax de Rosslare, vous permet d’avoir un contrôle total de tous les accès de vos installations. Le système peut contrôler des entrées avec des portes simples ou doubles et jusqu’à... -
Page 5: Fonctionnalités
Introduction 1.1 Fonctionnalités L’AC-225 est une solution puissante et adaptable pour le contrôle des accès et offre un large éventail de fonctionnalités. • Le contrôle de 1 à 2 portes (contrôlé par un commutateur DIP) ou 2 à 4 portes avec la carte MD-D02 (en option) •... -
Page 6: Structure Client-Serveur
Reconnaissance par empreintes digitales L’AxTrax peut partager le détail des utilisateurs avec le système BioTrax de Rosslare. Le système BioTrax peut télécharger toutes les informations des utilisateurs sélectionnés vers un lecteur d’empreinte du type AYC-W6500. Page 5 AC-225 : Manuel utilisateur et installation... -
Page 7: Spécifications Techniques
Spécifications de la communication RS-232 Borniers de connexion RS-485 Molex et borniers de connexion TCP/IP Connecteur intégré RJ-45 (seulement AC-225IP) Options - vitesse 9600 bps 19200 bps 57600 bps 115200 bps AC-225 : Manuel utilisateur et installation Page 6... - Page 8 Alimentation - indication Sortie Tamper Indique les problèmes d’alimentation (collecteur ouvert) Alimentation (AC) Alimentation générale DEL1 verte Alimentation de sortie (DC) Basse tension DEL2 rouge Batterie faible Batterie de secours tension basse DEL3 rouge Page 7 AC-225 : Manuel utilisateur et installation...
-
Page 9: Configuration Du Panneau Ac-225
Configuration du panneau AC-225 Configuration du panneau AC-225 Chaque panneau AC-225 peut contrôler une ou deux portes (jusqu’à 4 portes avec le MD-D02). Les panneaux se connectent ensemble dans un réseau et sont contrôlés par un ordinateur central qui sert de serveur, sur lequel tourne le logiciel AS-525 AxTrax. -
Page 10: Câblage Des Entrées- Entrées Non Supervisées
Figure 3: Câblage des entrées– Entrées non supervisées 3.2 Câblage des entrées – Entrées supervisées Lors du câblage des Entrées supervisées de l’AC-225, les résistances doivent être placées sur le commutateur d’entrée et non pas sur le bornier. Pour de plus amples détails, veuillez vous référer aux Connexions d’entrée et de sortie à... -
Page 11: Alimentation
12 V DC, connectez-le au PS-33, sinon connectez une alimentation en fonction des besoins en alimentation. Pour de plus amples détails, veuillez vous référer au chapitre Sorties à la page 23. AC-225 : Manuel utilisateur et installation Page 10... -
Page 12: Lecteur
Configuration du panneau AC-225 Batterie de secours Figure 6: Câblage entre le PS-33 et l’AC-225 3.5 Lecteur Les cartes de type proximité et les claviers des lecteurs sont fournis avec un câble de courte distance. La couleur du câble correspond à sa fonction. -
Page 13: Md-Io84
La carte d’expansion d’entrée/sortie MD-IO84 permet d’ajouter quatre relais de sortie et huit entrées supervisées au panneau de contrôle d’accès. Relier la carte MD-IO84 au slot d’expansion de l’AC-225 (voir la Figure 10). Pour de plus amples détails, voir le manuel d’installation de la MD-IO84. -
Page 14: Connexions D'entrée Et De Sortie
Une entrée normalement ouverte présente deux états : • Commutateur ouvert – état normal : Résistance en boucle = Infini (circuit ouvert). • Commutateur fermé – état anormal : Résistance en boucle = 0 (court-circuit). Page 13 AC-225 : Manuel utilisateur et installation... -
Page 15: Connexion Entrée Normalement Fermée
Connectez une résistance 8.2K en parallèle aux contacts d’entrée du commutateur. Une entrée supervisée normalement présente 3 états : • Commutateur ouvert - état normal : Résistance en boucle = 8.2K. AC-225 : Manuel utilisateur et installation Page 14... -
Page 16: Connexion Entrée Supervisée Normalement Ouverte Avec Deux Résistances
2) Commutateur fermé - état anormal : Résistance en boucle = 2.2K. 3) Circuit ouvert (Résistance en boucle infinie) ou court-circuit (0 résistance) sur les borniers d’entrée - Etat de type problème. Page 15 AC-225 : Manuel utilisateur et installation... -
Page 17: Connexion Entrée Supervisée Normalement Fermée - Une Seule Résistance
Résistance en boucle = Infinie (circuit ouvert). • Court-circuit sur les borniers d’entrée - Etat de type problème : Résistance en boucle = 0 (Court-circuit). Figure 13: Entrée supervisée normalement fermée (une seule résistance) AC-225 : Manuel utilisateur et installation Page 16... -
Page 18: Connexion Entrée Supervisée Normalement Fermée - Double Résistances
Contrôleur porte simple : Porte 1 - IN1 Contrôleur porte double : Porte 1 - IN 1 Porte 2 - IN 2 Les fonctionnalités de l’entrée REX lorsque la carte MD-D02 est utilisée : Page 17 AC-225 : Manuel utilisateur et installation... -
Page 19: Entrée Surveillance De Porte
Les entrées de type général sont appropriées pour la majorité des utilisations. Par exemple, elles peuvent être utilisées pour détecter un acte de vandalisme (tampering), pour activer des capteurs d’alarme ou pour surveiller les pannes d’alimentation électrique. AC-225 : Manuel utilisateur et installation Page 18... -
Page 20: Sorties
De IN5 à IN8 à l'exception des entrées dédiées 4.3 Sorties Rosslare Security recommande l’utilisation d'une diode de suppression pour toutes les sorties qui activent une charge inductive. Verrouillage Porte Il existe deux types de verrouillage de porte : • En position ouverte en cas de panne (fail secure) •... - Page 21 "Carte et PIN". Dans ce mode, les utilisateurs doivent saisir un code PIN sur le clavier immédiatement après avoir entré leur carte. Le contrôleur active une DEL pendant 2 secondes lorsque l’accès est autorisé. AC-225 : Manuel utilisateur et installation Page 20...
-
Page 22: Ac-225 - Paramètres Matériels
AC-225 – Paramètres matériels AC-225 – Paramètres matériels Chaque panneau AC-225 contrôle une entrée. Le comportement du panneau est contrôlé par les paramètres du commutateur DIP. Sélectionnez les paramètres appropriés du commutateur DIP pour utiliser le panneau sur une porte simple, une porte double, ou quatre portes. Veuillez vous référer à... - Page 23 (Entrée 7) Entrée surveillance Porte 4 (Entrée 8) Lecteurs Lecteur1 (Porte 1 Entrée / Sortie) Lecteur2 (Porte 2 Entrée / Sortie) Lecteur3 (Porte 3 Entrée / Sortie) Lecteur4 (Porte 4 Entrée / Sortie) AC-225 : Manuel utilisateur et installation Page 22...
-
Page 24: Configuration Du Commutateur Dip
Le débit en bauds du port série du panneau de contrôle d’accès, spécifié dans les commutateurs DIP un et deux, permettent de définir la vitesse de communication avec un PC via une connexion réseau. Le taux par défaut est : 9600 bits par seconde. Page 23 AC-225 : Manuel utilisateur et installation... -
Page 25: Le Type Des Panneaux De Contrôle D'accès
MD-D02 est installé. 5.4 Adressage du panneau de contrôle d’accès Les derniers 5 commutateurs DIP sont utilisés pour sélectionner le code binaire de l’adresse interne réseau du panneau AC-225 : Manuel utilisateur et installation Page 24... - Page 26 Arrêt Marche Marche Marche Arrêt Marche Arrêt Marche Marche Arrêt Marche Marche Marche Marche Marche Arrêt Arrêt Marche Marche Marche Arrêt Marche Marche Marche Marche Marche Arrêt Marche Marche Marche Marche Marche Page 25 AC-225 : Manuel utilisateur et installation...
-
Page 27: Communications
Connexion RS-232 vers le PC Positionner le commutateur J1 à la position RS-232. Panneau de DB9 Connecteur DB25 Connecteur contrôle d’accès Pin 5 Pin 7 Pin 2 Pin 3 Pin 3 Pin 2 AC-225 : Manuel utilisateur et installation Page 26... -
Page 28: Connexion Rs-485 Vers Le Pc
Le premier panneau est connecté directement au PC et un second panneau est connecté au premier. Les autres panneaux se connectent de la même manière, l’un après l’autre. Figure 19: Guirlande Page 27 AC-225 : Manuel utilisateur et installation... -
Page 29: Connexion Réseau Tcp/Ip
Utilisez une connexion TCP/IP lorsqu’un réseau de type LAN existe déjà et que le réseau long du type RS-485 n’est pas nécessaire. Le schéma suivant présente une connexion d’un seul AC-225 à un PC par le biais d’un réseau de type LAN. -
Page 30: Connexion Réseau Par Modem
RS-232 ou un convertisseur MD-14 RS-485 de Rosslare. Pour connecter un MD-N32 à plusieurs panneaux (jusqu’à 32), le convertisseur MD-14 RS-485 de Rosslare doit être utilisé. Connectez le MD14 entre le RS-485 du panneau de contrôle et le convertisseur MD-N32. -
Page 31: Spécifications Matérielles
• 2 câbles de téléphone standard – prises RJ11 aux deux extrémités • Câble croisé 9 pins RS-232 (prise jack femelle aux deux extrémités) • MD-14de Rosslare (convertisseur RS-232 vers RS-485) • 2 MD-N33 de Rosslare (passerelle modem vers série) • Rosslare AC-225 panel Conditions préalables Avant d’effectuer une installation définitive avec un modem, celui qui sera... -
Page 32: Pour Se Connecter Au Pc
Connectez le jack femelle du MD-N33 DB9 au jack femelle du MD-14 DB9. Connectez la sortie du RS-485 du AC-225 aux 4 fils du câble du MD- 14. Assurez-vous que le commutateur J1 (de l’AC-225) a bien été défini en mode RS-485. -
Page 33: Appendice A. Garantie
Produits couverts par cette garantie et durée ROSSLARE ENTERPRISES LTD. ET / OU SES FILIALES (ROSSLARE) garantissent que le panneau de contrôle d’accès AC-225 est sans aucun défaut aussi bien du point de vue matériel que de l’assemblage dans la limite d’une utilisation normale. La période de garantie commence à... -
Page 34: Termes De La Garantie
Cette garantie ne s’étend pas aux équipements auxiliaires ou non fournis par ROSSLARE, qui peuvent être reliés ou utilisés conjointement avec un produit, ainsi que tout produit utilisé avec un équipement auxiliaire non fourni par ROSSLARE. Cette garantie ne couvre pas les dépenses nécessaires à l’envoi du produit au centre de réparation ainsi que le démontage et la réinstallation du produit, qu’il soit ou non... -
Page 35: Appendice B. Support Technique
Fax : +972 3 938-6830 E-mail : support.eu@rosslaresecurity.com Amérique du Sud Pringles 868, 1640 Martinez Buenos Aires Argentina Tél : +54 11 4798-0095 Fax : +54 11 4798-2228 E-mail : support.la@rosslaresecurity.coma Site Web: www.rosslaresecurity.com AC-225 : Manuel utilisateur et installation Page 34... - Page 36 www.rosslaresecurity.com...
