Connexions d'entrée et de sortie

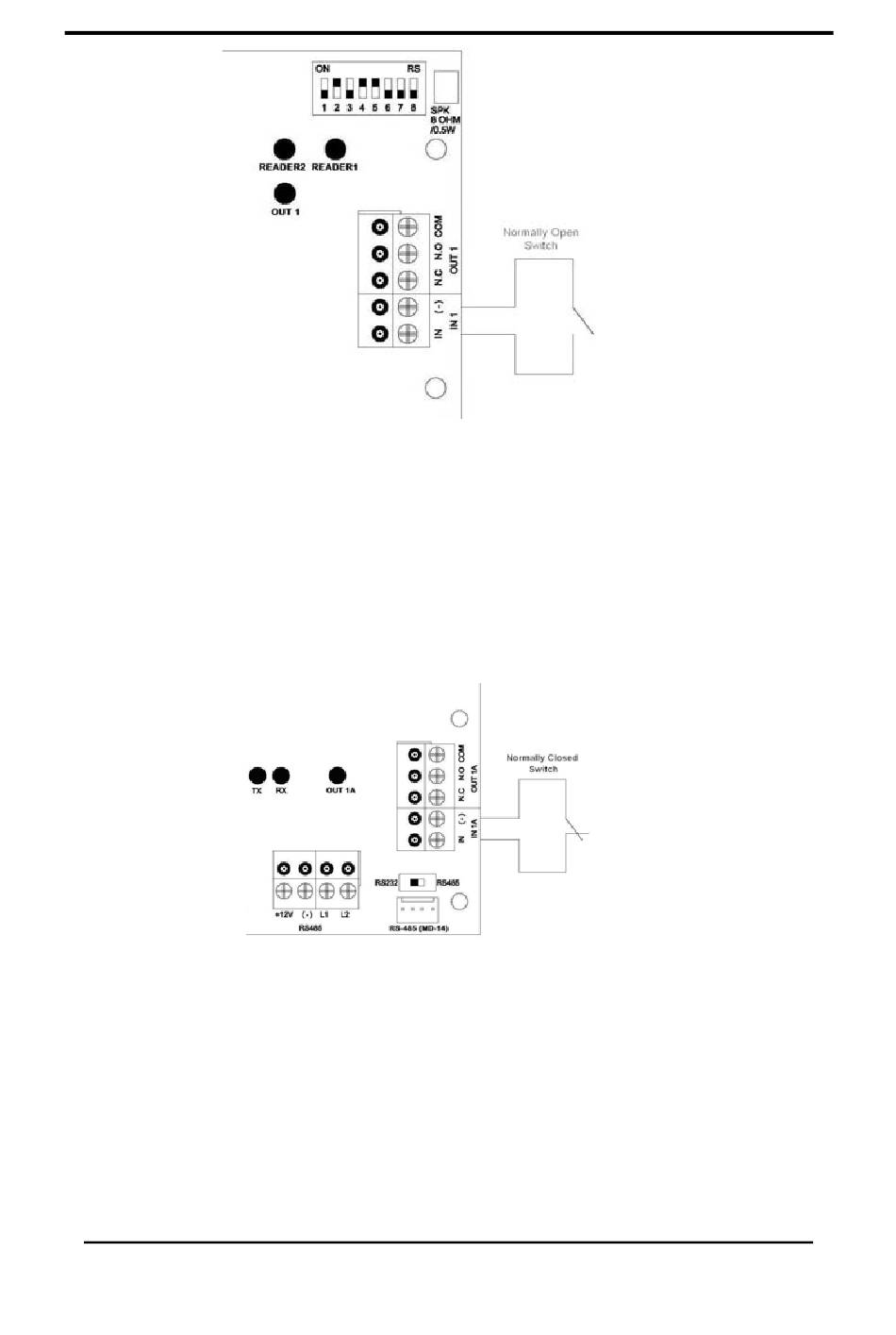

Figure 9: Connexion Entrée normalement ouverte
Connexion entrée normalement fermée :
Une entrée normalement fermée présente deux états :
• Commutateur fermé - état normal :
Résistance en boucle = 0 (court-circuit).
• Commutateur ouvert – état anormal :
Résistance en boucle = Infini (circuit ouvert).
Figure 10: Connexion Entrée normalement fermée
Connexion entrée supervisée normalement ouverte - une seule
résistance
Connectez une résistance 8.2K en parallèle aux contacts d'entrée du
commutateur.
Une entrée supervisée normalement présente 3 états :
• Commutateur ouvert - état normal :
Résistance en boucle = 8.2K.
AC-225 : Manuel utilisateur et installation
Page 14
