Connexion Entrée supervisée normalement fermée - double
résistances
Connectez une résistance 2.2K en série aux contacts du commutateur
d'entrée.
Connectez une résistance 8.2K en parallèle au contact d'entrée du
commutateur.
Une entrée supervisée normalement fermée possède 3 états :
• Commutateur fermé - état normal :
Résistance en boucle = 2.2K.
• Commutateur Ouvert – état anormal :
Résistance en boucle = 10.4K.
• Circuit ouvert (Résistance en boucle infinie) ou court-circuit (0
résistance) sur les borniers d'entrée - Etat de type problème.

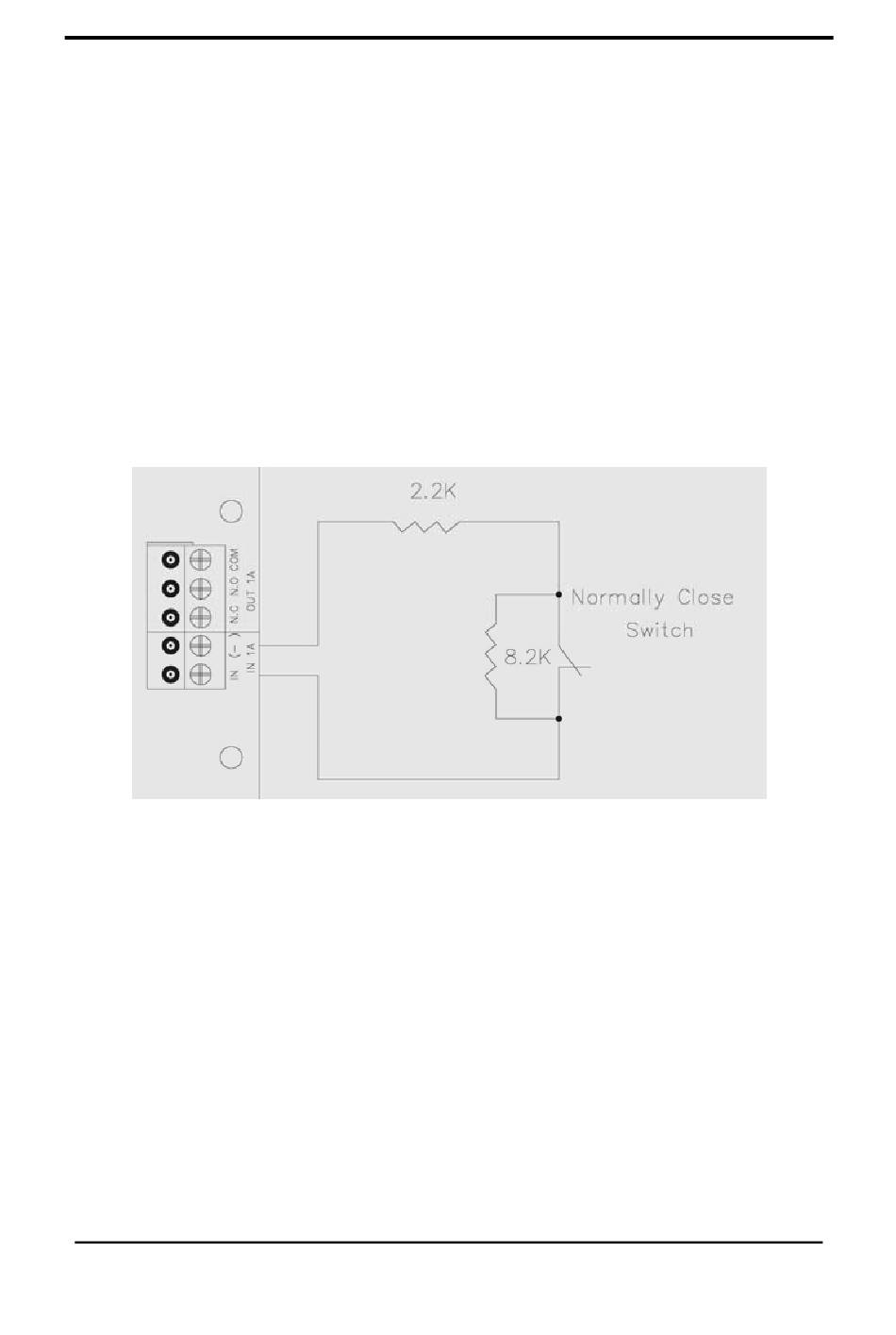

Figure 14: Entrée supervisée normalement fermé (Double Résistances)
4.2 Entrées Description
Entrée : Bouton pour Libérer la sortie (REX)
Utilisez l'entrée REX pour ouvrir une porte directement. Généralement l'entrée
REX est connectée à un bouton-poussoir de type normalement ouvert situé à
l'intérieur des locaux. Le bouton-poussoir est, le plus souvent, situé à un
emplacement très accessible, permettant d'ouvrir la porte sans lecteur ou
code PIN.
Contrôleur porte simple :
Contrôleur porte double :
Les fonctionnalités de l'entrée REX lorsque la carte MD-D02 est utilisée :
Page 17
Connexions d'entrée et de sortie
AC-225 : Manuel utilisateur et installation
Porte 1 - IN1
Porte 1 - IN 1
Porte 2 - IN 2
