LAN/WAN

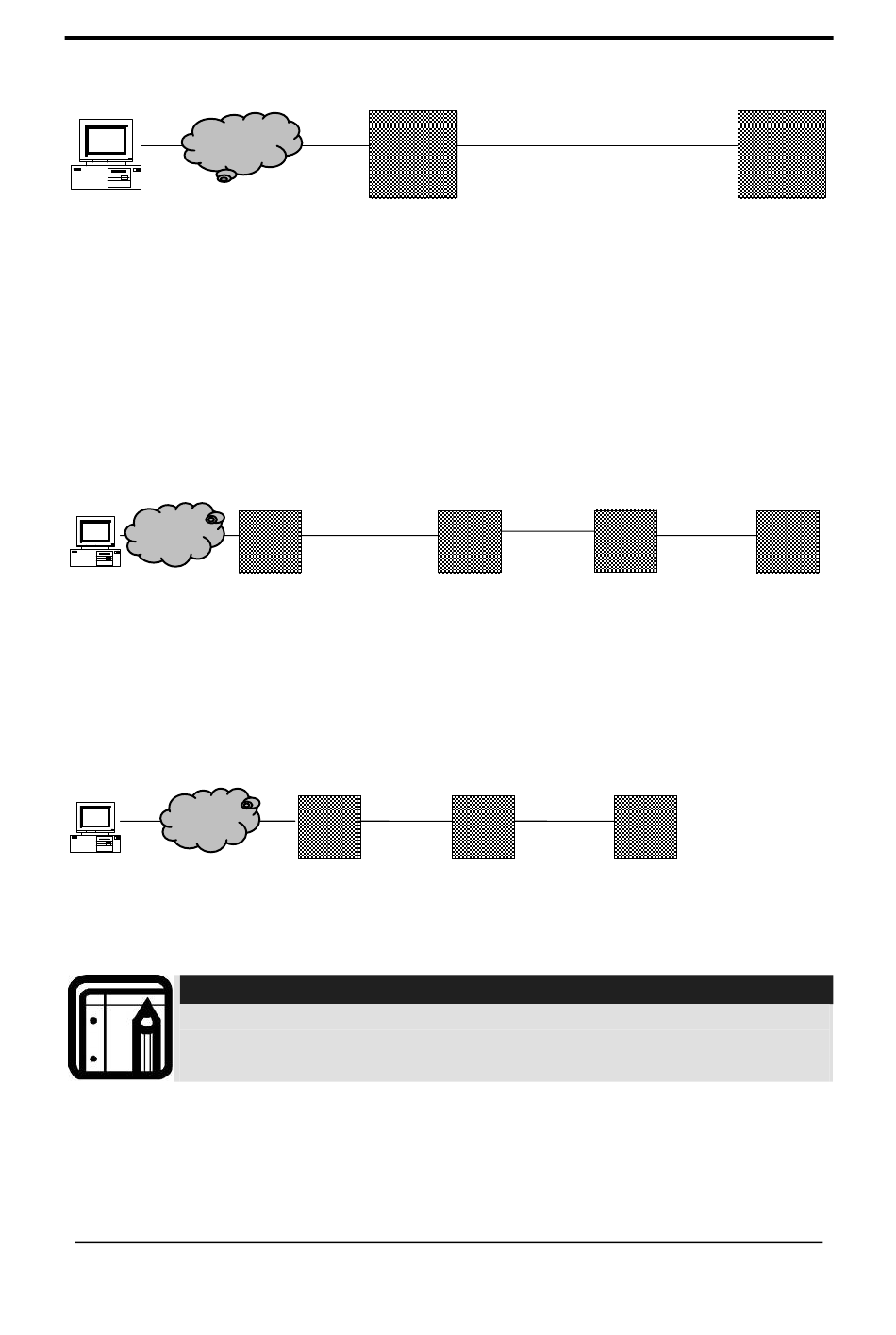

Figure 20: MD-N32 Configuration de connexion d'un seul panneau
Lorsque vous utilisez le MD-N32, pour un seul panneau, il faut utiliser, soit un
câble RS-232 ou un convertisseur MD-14 RS-485 de Rosslare.
Pour connecter un MD-N32 à plusieurs panneaux (jusqu'à 32), le convertisseur
MD-14 RS-485 de Rosslare doit être utilisé. Connectez le MD14 entre le RS-485
du panneau de contrôle et le convertisseur MD-N32.
Convertisseur
MD-N32 TCP/IP/
RS-232
LAN/WAN
Figure 21: Connexion de plusieurs panneaux de contrôle d'accès avec
Le MD-14 n'est pas nécessaire lorsque l'AC-225IP est utilisé.
LAN/WAN
Figure 22: Connexion de plusieurs Panneaux de contrôle d'accès avec
Note :
Pour de plus amples informations sur le fonctionnement du
MD-N32, veuillez vous référer au manuel utilisateur du
MD-N32.
6.3 Connexion réseau par modem
Les Panneaux de contrôle d'accès peuvent être contrôlés à partir du modem
du PC. Le modem est affecté dans le logiciel AxTrax AS-525.
Page 29
MD-N32
Convertisseur
MD-14 RS-232/
RS-485
RS-232
le MD-N32
panneau de
contrôle
AC-225IP
d'accès #1
RS-485
l'AC-225IP
AC-225 : Manuel utilisateur et installation
Communications
RS-232
panneau de
contrôle
d'accès #1
RS-485
RS-485
panneau de
contrôle
d'accès #2
RS-485
Panneau
de contrôle
d'accès
panneau de
contrôle
d'accès #2
