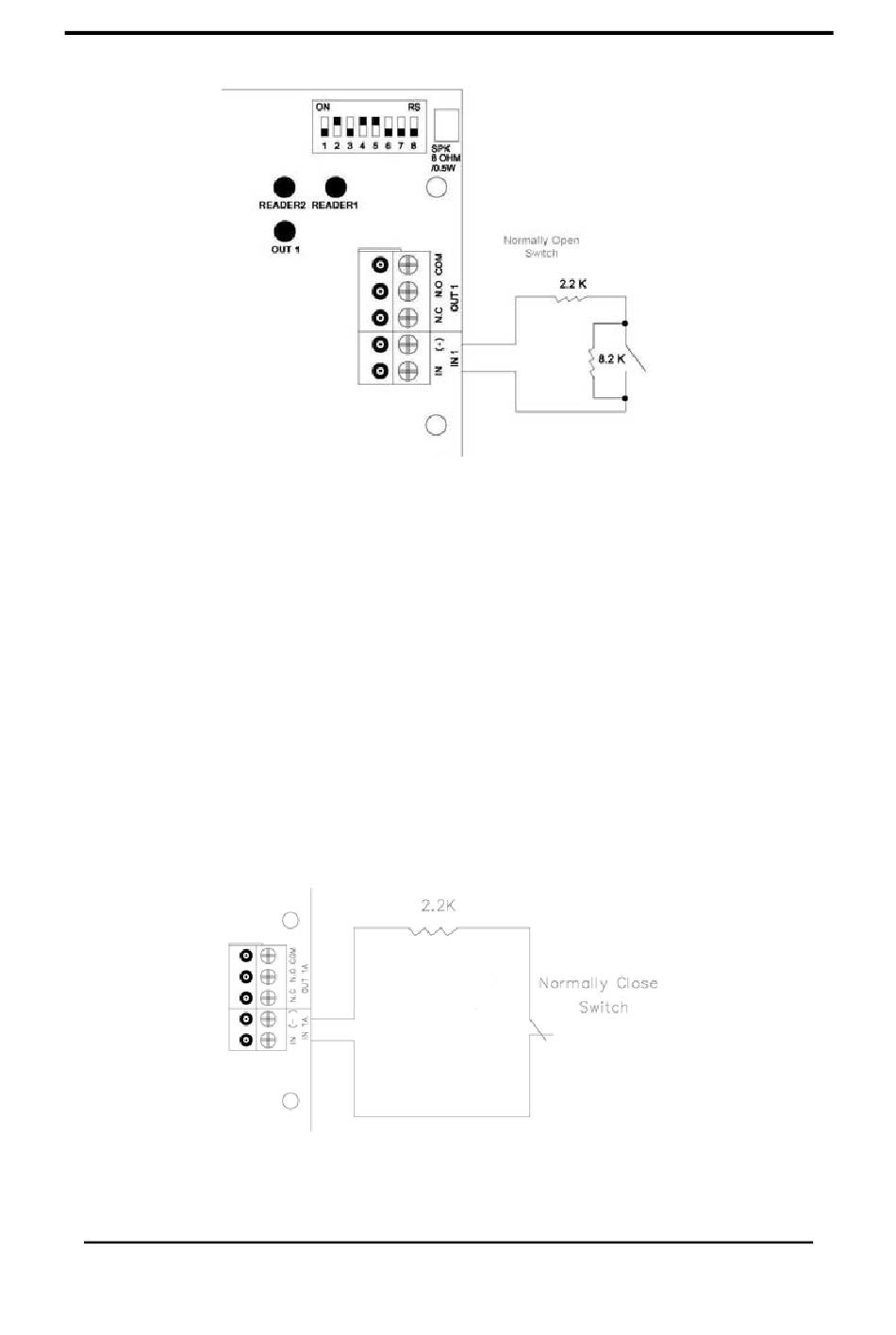

Figure 12: Entrée supervisée normalement ouverte avec deux
Connexion Entrée supervisée normalement fermée - une seule
résistance
Connectez une résistance 2.2K en série aux contacts du commutateur
d'entrée.
Une entrée supervisée normalement fermée présente 3 états :
• Commutateur fermé - état normal :
Résistance en boucle = 2.2K.
• Commutateur Ouvert – état anormal :
Résistance en boucle = Infinie (circuit ouvert).
• Court-circuit sur les borniers d'entrée - Etat de type problème :
Résistance en boucle = 0 (Court-circuit).
Figure 13: Entrée supervisée normalement fermée (une seule
AC-225 : Manuel utilisateur et installation
résistances
résistance)
Page 16
