Communications
Utilisez un modem lorsque le panneau de contrôle d'accès est trop éloigné du
PC pour utiliser une connexion série ou lorsque le réseau RS-232/RS-485 ou le
réseau TCP/IP est indisponible.

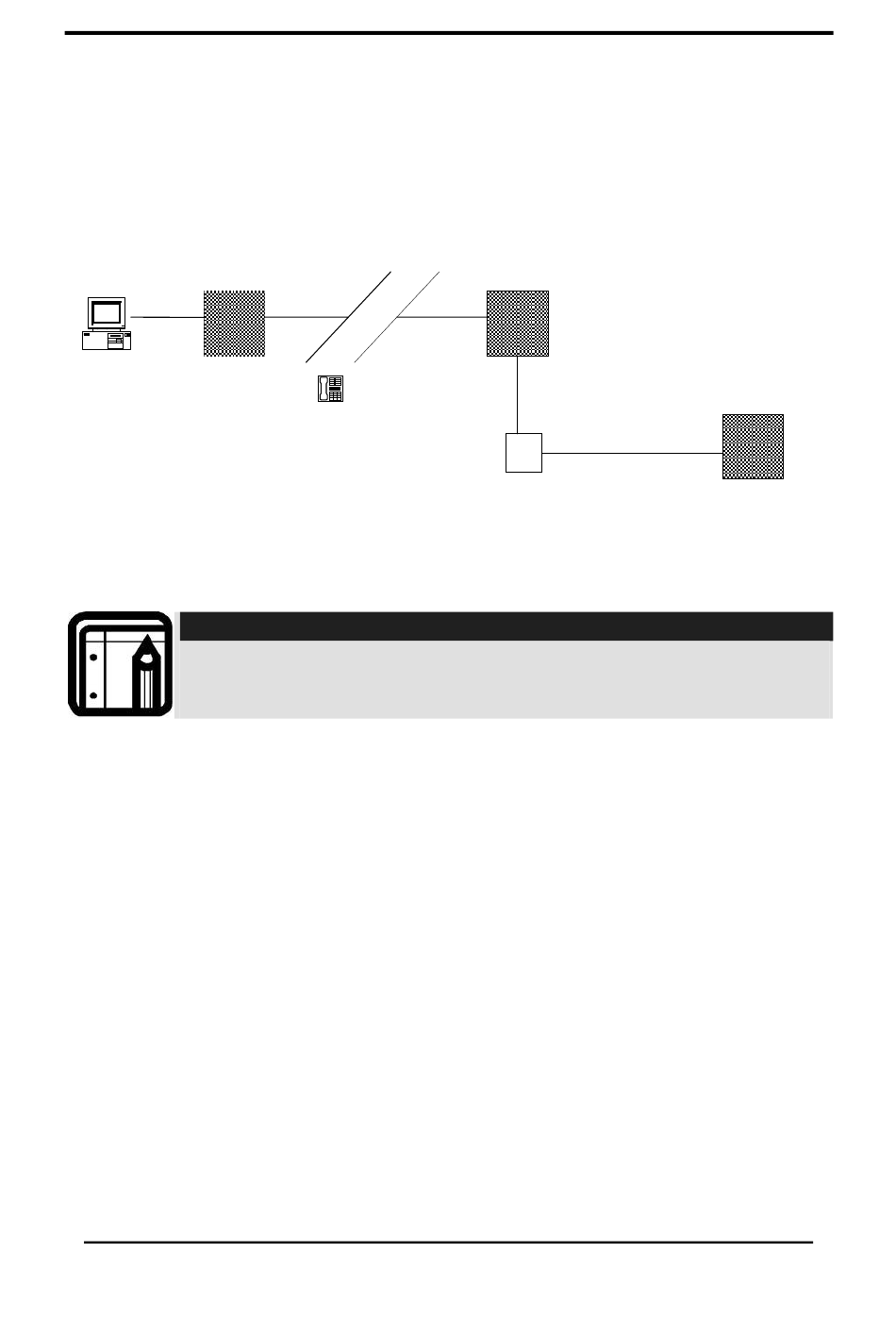

Le diagramme suivant présente une configuration d'un site distant avec
modem.
MD-N33
Convertisseur
Modem/RS-232
RS-232
Figure 23: Configuration d'un site distant avec modem
Note :
Pour de plus amples informations sur les connexions de type
modem, veuillez vous référer au manuel utilisateur du MD-
N33 et du manuel de l'AS-525.
Spécifications matérielles
• 2 câbles de téléphone standard – prises RJ11 aux deux extrémités
• Câble croisé 9 pins RS-232 (prise jack femelle aux deux extrémités)
• MD-14de Rosslare (convertisseur RS-232 vers RS-485)
• 2 MD-N33 de Rosslare (passerelle modem vers série)
• Rosslare AC-225 panel
Conditions préalables
Avant d'effectuer une installation définitive avec un modem, celui qui sera
connecté au panneau doit être initialisé à partir de l'ordinateur sur lequel
tourne le logiciel AxTrax.
Connexions de l'ordinateur
Le MD-N33 doit être connecté au PC à partir d'un port série.
AC-225 : Manuel utilisateur et installation
MD-N33
Convertisseur
Modem/RS-232
Ligne
Téléphonique
RS-232
Convertisseur MD-14 RS-232/RS-485
panneau de
contrôle
d'accès
RS-485
