Configuration du panneau AC-225
3.
Configuration du panneau AC-225
Chaque panneau AC-225 peut contrôler une ou deux portes (jusqu'à 4 portes
avec le MD-D02). Les panneaux se connectent ensemble dans un réseau et
sont contrôlés par un ordinateur central qui sert de serveur, sur lequel tourne le
logiciel AS-525 AxTrax.

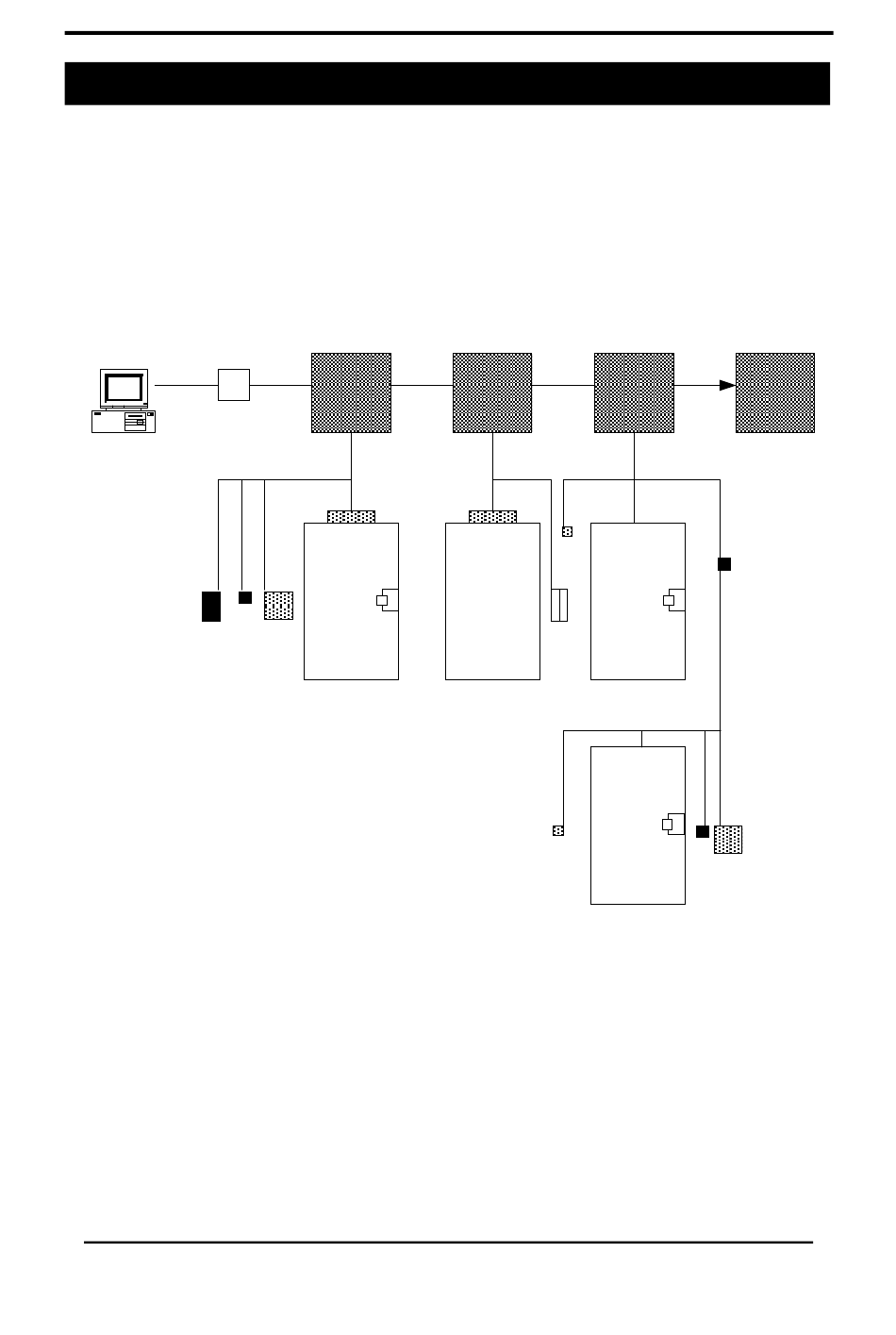

Le diagramme suivant montre un exemple de configuration pour un réseau de
panneaux de contrôle d'accès AC-225.
Convertisseur
RS-485/232
RS-232
Logiciel AxTrax
Lecteur
Clavier
,
et REX
Figure 2: Exemple de Configuration de l'AC-225
AC-225 : Manuel utilisateur et installation
AC-225
Une
seule
Porte
RS-485
RS-485
Porte 1
AC-225
AC-225
Une
Porte
seule
Double
Porte
RS-485
Bouton
de sortie
Lecteurs
2
Lecteur
pour
Entrée et
Lecteur
sortie
Porte 2
Porte 3
Bouton
de sortie
Porte 4
AC-225
Une seule
porte
Jusqu'à
32
Panneaux de
contrôle d'accés
Lecteur
Lecteur
Clavier
,
et libérer porte
Page 8
