Configuration du panneau AC-225

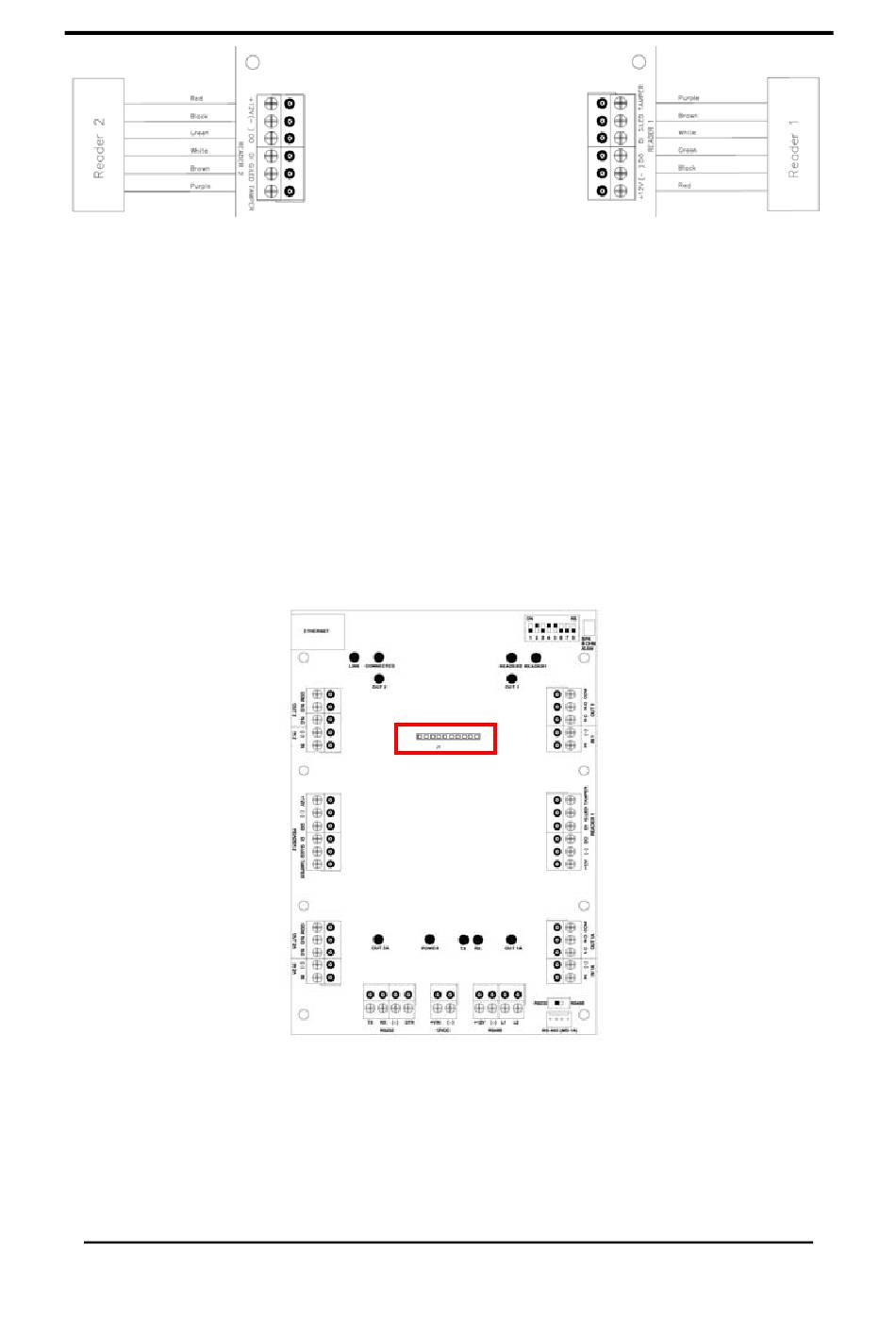

Figure 7: Câblage du lecteur
3.6 MD-IO84
La carte d'expansion d'entrée/sortie MD-IO84 permet d'ajouter quatre relais
de sortie et huit entrées supervisées au panneau de contrôle d'accès. Relier la
carte MD-IO84 au slot d'expansion de l'AC-225 (voir la Figure 10). Pour de plus
amples détails, voir le manuel d'installation de la MD-IO84.
3.7 MD-D02
La carte d'expansion lecteur MD-D02 permet d'ajouter 2 Lecteurs, quatre relais
de sortie et quatre entrées supervisées au panneau de contrôle d'accès. Relier
la carte MD-D02 au slot d'expansion de l'AC-225, comme indiqué en rouge
dans la Figure 10. Pour de plus amples détails, voir le manuel d'installation de
la MD-D02.
Figure 8: Emplacement du connecteur pour la MD-IO84 ou la MD-D02
AC-225 : Manuel utilisateur et installation
Page 12
