Note :
La connexion RS-232 ne peut connecter qu'un seul panneau
à l'ordinateur.
La distance entre l'ordinateur et le panneau ne doit pas
dépasser 50 mètres.
Si le débit en bauds est augmenté à 57600 ou plus, la
distance ne doit pas dépasser 10 mètres.
Connexion RS-485 vers le PC
Positionner le commutateur J1 à la position RS-485.
Il est possible de relier ensemble jusqu'à 32 panneaux de contrôle d'accès et
de les connecter à un seul port de communication de l'ordinateur.
Utilisez l'interface du RS-485 dans les cas où il est nécessaire de connecter
plusieurs contrôleurs. Le port série utilisé pour contrôler le panneau est affecté
dans le logiciel AxTrax AS-525.
Le panneau de contrôle d'accès supporte l'interface RS-485 à deux câbles.
Cette dernière permet d'étendre la distance entre le panneau de contrôle
d'accès et le PC jusqu'à 1300 mètres. Le câblage de la ligne de données doit
être installé en guirlande (chaque panneau est connecté au suivant). Le
premier panneau de contrôle d'accès connecté au PC doit utiliser
l'adaptateur MD-14, du RS-485 vers le RS-232.
Guirlande
L'installation en guirlande permet de connecter plusieurs panneaux à la même
ligne série d'un ordinateur.
Le premier panneau est connecté directement au PC et un second panneau
est connecté au premier. Les autres panneaux se connectent de la même
manière, l'un après l'autre.
Page 27

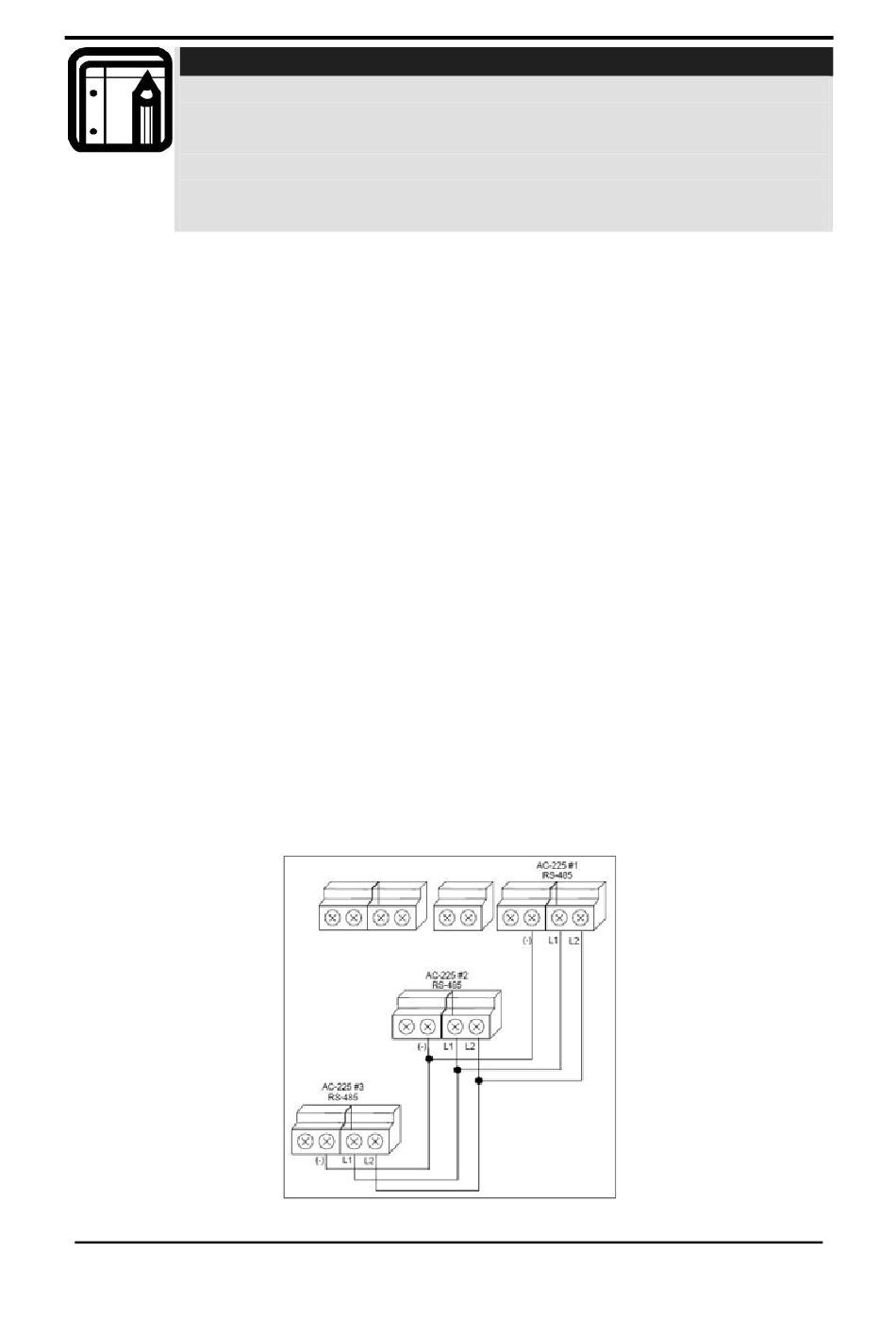

Figure 19: Guirlande
AC-225 : Manuel utilisateur et installation
