• Commutateur fermé - état anormal :
Résistance en boucle = 0 (court-circuit).
• Circuit ouvert sur les borniers d'entrée – Etat de type problème :
Résistance en boucle = infinie (circuit ouvert).

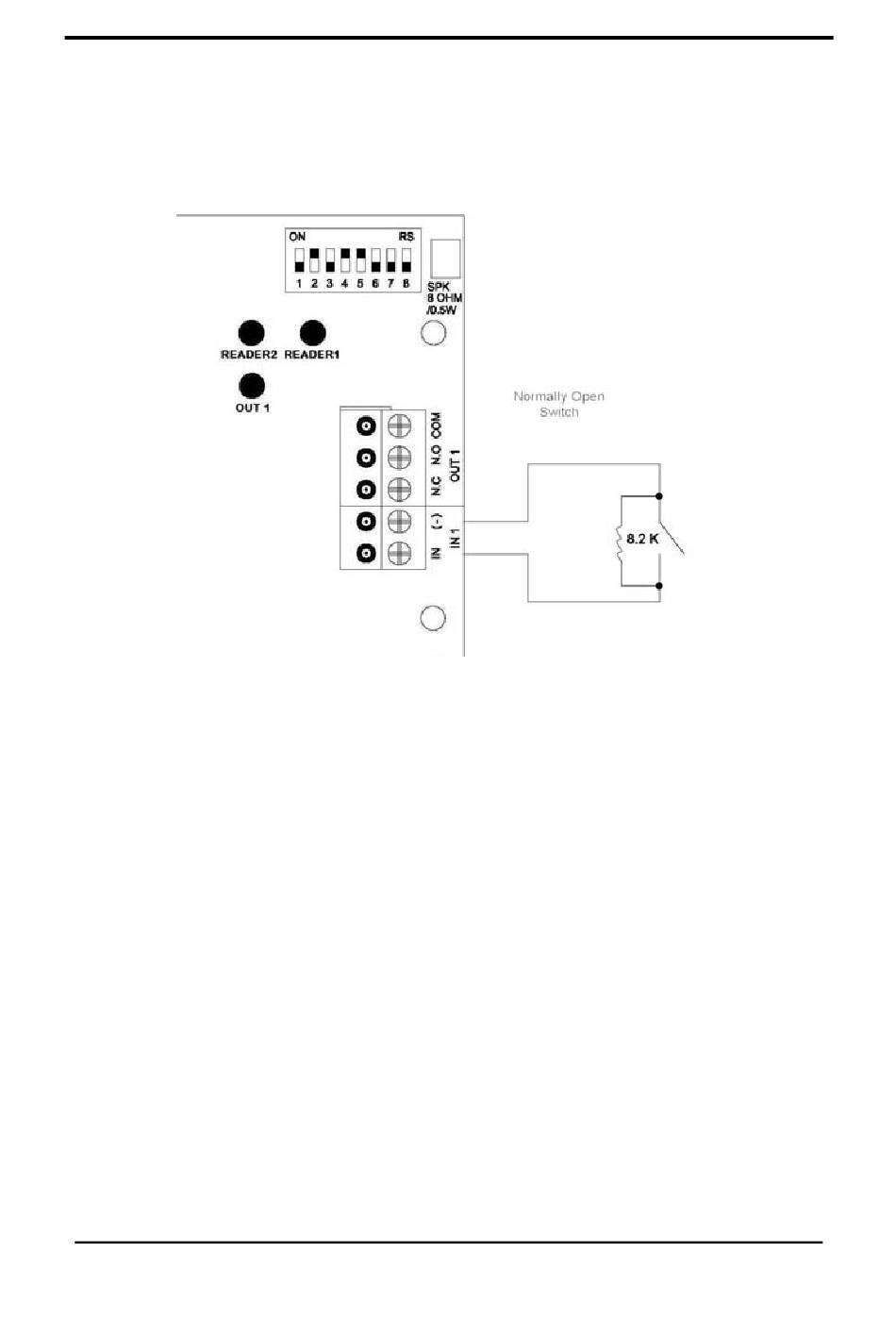

Figure 11: Entrée supervisée normalement ouverte (une seule
Connexion Entrée supervisée normalement ouverte avec deux
résistances
Connectez une résistance 2.2K en série au commutateur d'entrée.
Connectez une résistance 8.2K en parallèle au contact d'entrée du
commutateur.
Une entrée supervisée Normalement ouverte présente 3 états :
1) Commutateur Ouvert - état normal :
Résistance en boucle = 10.4K.
2) Commutateur fermé - état anormal :
Résistance en boucle = 2.2K.
3) Circuit ouvert (Résistance en boucle infinie) ou court-circuit (0
résistance) sur les borniers d'entrée - Etat de type problème.
Page 15
Connexions d'entrée et de sortie
résistance)
AC-225 : Manuel utilisateur et installation
