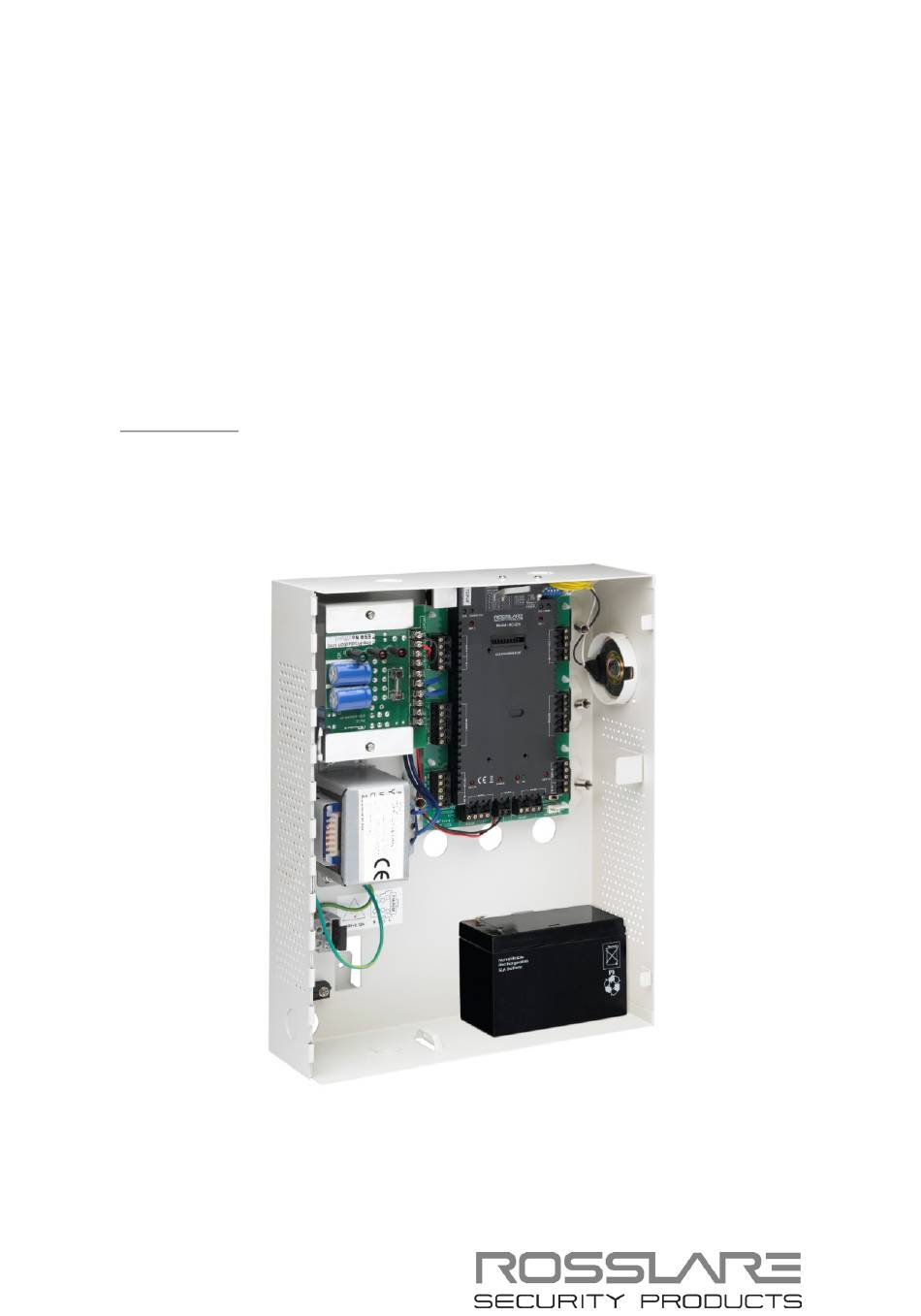

- Page 1 Famille AC-225x Contrôleur d'accès réseau Avancée évolutive Manuel d’installation du Hardware Modèles: AC-225E, AC-225IPU AC-225U, AC-225IPU AC-225L, AC-225IPL AC-225 PCBA, AC-225IP PCBA...
- Page 2 écrit de ROSSLARE. ROSSLARE se réserve le droit de réviser et de modifier ce document à tout moment, sans être obligé d'annoncer de telles révisions ou modifications avance ou après le fait.
-
Page 3: Table Des Matières
Table des matières Table des matières 1. Introduction ............... 8 Fonctionnalités ................... 9 AxTraxNG™ ..................10 1.2.1 Structure Client-Serveur ................10 1.2.2 Liens configurables ..................11 1.2.3 Reconnaissance par empreintes digitales ............ 11 1.2.4 Lecteurs Compatible .................. 11 2. Spécification Technique ..........12 3. - Page 4 Table des matières Sorties ....................27 Lecteurs de carte et Claviers .............. 28 5. AC-225 Paramètres matériel .......... 30 Configuration DIP Switch ..............32 Vitesse de communication pour le Panneau de contrôle d’accès ..33 Type de panneau de contrôle d’accès ..........34 Adressage Panneau Contrôle d’accès ..........
- Page 5 Liste des Figures Liste des Figures Figure 1: Panneau AC-225 ................9 Figure 2: Exemple d’un Configuration AC-225 ..........15 Figure 3: Entrées câblage – Entrées non-supervisées ........16 Figure 4: Verrouillage porte - Échec Fermer ........... 17 Figure 5: Verrouillage porte - Échec Ouvrir ............ 17 Figure 6: Câblage entre PS-33 et AC-225 .............
-
Page 6: Liste Des Tables
Liste des tables Liste des tables Table 1: Description de famille de panneaux AC-225 et AC-225IP ....8 Table 2: Capacités AxTraxNG™ ..............10 Table 3: Configuration du matériel possible ..........31 Table 4: DIP Switches et leurs fonctions ............33 Table 5: Switch Vitesse de Communication ........... - Page 7 soumise aux termes de la licence prévue comme faisant partie des documents d'achat. La garantie exclusive de ROSSLARE et responsabilité est limitée à la garantie et responsabilité déclaration fournie en annexe à la fin de ce document. ...
-
Page 8: Introduction
Les modèles U sont pour les installations US, et ont été approuvés par UL pour l'utilisation comme des unités autonomes seulement. Lorsqu'il est utilisé en combinaison avec le logiciel AxTraxNG ™ de Rosslare, l'AC-225 vous donne un contrôle complet sur l'accès à vos locaux. Le système peut contrôler deux portes à... -
Page 9: Fonctionnalités

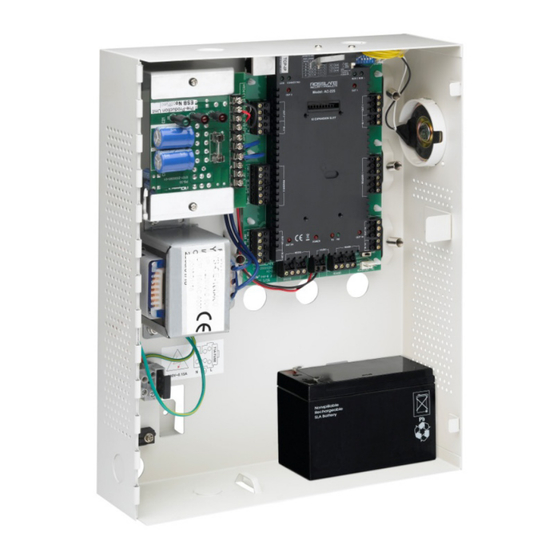

Introduction Figure 1 montre la lay-out générale du panneau AC-225. Figure 1: Panneau AC-225 Fonctionnalités L’AC-225 est une solution puissante et adaptable pour le contrôle des accès et offre un large éventail de fonctionnalités. Le contrôle de 1 à 2 portes (contrôlé par un commutateur DIP) ou 2 à 4 portes avec la carte MD-D02 (en option) ... -
Page 10: Axtraxng
Introduction Quatre entrées, pouvant être supervisées ou non-supervisées Relais de sortie forme C (5A) En option, la carte MD-IO84 avec 4 relais de sortie et 8 entrées supplémentaires, pouvant être supervisés ou non-supervisées. En option, la carte MD-D02 avec 2 lecteurs, 4 relais de sortie et 4 entrées, pouvant être supervisés ou non-supervisées. -
Page 11: Liens Configurables
1.2.4 Lecteurs Compatible Pour les installations UL-conformes, utiliser un des lecteurs suivants PIN et de carte de PROX UL-énumérés faites par Rosslare: AY-H12, AY-J12, AY-K12, AY- L12, AY-M12, AY-Q12, AYC-F54, AYC-F64, AYC-G54, AYC-G64, AYC-Q54B ou AYC-Q64B. Famille AC-225x Manuel d'installation Hardware... -
Page 12: Spécification Technique
Spécification Technique Spécification Technique Caractéristiques électriques Tension 13.8 VDC 1.5 à partir d’un PS-33 Courant d'entrée maximum AC-225 En veille : 80mA Maximum: 325mA AC-225IP En veille: 120mA Maximum: 370mA Entrées générales 4 Entrées supervisées haute impédance. 8 ou 12 Entrées supervisées avec les cartes d’expansion MD-D02 ou MD-IO84 Tension maximale : 5V DC Sorties relais... -
Page 13: Dimensions
Spécification Technique Dimensions Hauteur x Largeur x Profondeur 264 x 334 x 84.5 mm (10.4 x 13.2 x 3.4 in.) Poids AC-225 4.0 kg (8.7 lb) AC-225IP 3.8 kg (8.4 lb) AC-225U 2.7 kg (5.8 lb) AC-225IPU 2.7 kg (5.8 lb) Transformateur (modèles IP seulement) Transformateur CA Transformateur AC 120/220 VAC/16 VAC 3A... - Page 14 Spécification Technique Matériel de panique UL doit être utilisé pour permettre la sortie de secours de la zone protégée. Famille AC-225x Manuel d'installation Hardware...
-
Page 15: Configuration Du Panneau Ac-225
Configuration du panneau AC-225 Configuration du panneau AC-225 Every AC-225 panel controls one or two doors (up to 4 doors with MD-D02). The panels connect together in a network and are controlled by a central server computer, running the AxTraxNG™ software system. Chaque panneau AC-225 peut contrôler une ou deux portes (jusqu’à... -
Page 16: Entrées Câblage - Entrées Non-Supervisées
Configuration du panneau AC-225 Entrées câblage - Entrées non-supervisées Figure 3 présente une vue détaillée des entrées non surveillées et leurs options de connexion. Figure 3: Entrées câblage – Entrées non-supervisées Entrées Câblage – Entrées Supervisées Lors du câblage de l’AC-225 pour les entrées supervisées, des résistances doivent être placés sur le Switch d'entrée et non sur le bornier. -
Page 17: Figure 4: Verrouillage Porte - Échec Fermer
Configuration du panneau AC-225 Figure 4: Verrouillage porte - Échec Fermer Figure 5: Verrouillage porte - Échec Ouvrir Famille AC-225x Manuel d'installation Hardware... -
Page 18: Alimentation
Configuration du panneau AC-225 Alimentation Figure 6 illustre le câblage entre l'alimentation PS 33 et l'AC-225. Il est recommandé d'ajouter une batterie de secours au plomb 12 V si l'alimentation principale tombe en panne. Si la sortie principale est de 12 VDC, câble le fil au PS-33, c'est notations de charge sont 1,5 A / 0,9 A / 0,3 A;... -
Page 19: Ac-225 Communications Câblage
Configuration du panneau AC-225 AC-225 Communications câblage Figure 7 présente une vue détaillée du panneau de contrôle d'accès avec toutes les communications de câblage. Figure 7: AC-225 Communications Câblage Lecteur Lecteur de Proximité et clavier sont livrés avec un câble limitée. La couleur de la couverture de câble représente la fonction du câble (Figure 8). -
Page 20: Md-Io84
Configuration du panneau AC-225 MD-IO84 Le MD-IO84 est une carte expansion E/S en option qui ajoute quatre sorties relais et huit entrées supervisées au panneau de contrôle d'accès. Fixez le MD- IO84 à l'emplacement d'extension de l'AC-225, comme indiqué en rouge dans Figure 9. -
Page 21: Connexions D'entrée Et De Sortie
Connexions d'entrée et de sortie Connexions d'entrée et de sortie Ce chapitre décrit les connexions d'entrée et de sortie du panneau de contrôle d'accès AC-225. Types d’entrées Il existe quatre types d'entrée - normalement ouverts, normalement fermés, normalement ouverts Supervisé 1 ou 2 résistances, et normalement fermés Supervisé... -
Page 22: Connexion Entrée Normalement Fermer
Connexions d'entrée et de sortie Figure 10: Connexion entrée Normalement Ouvert 4.1.2 Connexion entrée Normalement Fermer Entrée Normalement Fermer a deux états: Switch Fermer – Etat Normal: Résistance de boucle = 0 (court-circuit). Switch Ouvert – Etat Anormal: Résistance de boucle = infini (circuit ouvert). -
Page 23: Entrée Supervisées Double Résistance Connexion Normalement Ouvert
Connexions d'entrée et de sortie Résistance de boucle = infini (circuit ouvert). Figure 12: Entrée supervisée normalement ouverte (une seule résistance) 4.1.4 Entrée Supervisées Double Résistance connexion Normalement ouvert Connecter une résistance de 2,2 K en série avec les contacts de switch d'entrée. -
Page 24: Seule Résistance De Connexion D'entrée, Supervisées, Normalement Fermer
Connexions d'entrée et de sortie Figure 13: Entrée supervisées Normalement ouvert (Double Résistance) 4.1.5 Seule résistance de connexion d'entrée, supervisées, Normalement fermer Connectez une résistance de 2.2K en série aux contacts de switch d'entrée. Entrée Supervisées Normalement Fermer a trois états: Switch Fermer –... -
Page 25: Connexion D'entrée Double Résistance Supervisées Normalement Fermer
Connexions d'entrée et de sortie Figure 14: Entrée supervisées normalement fermer (seule résistance) 4.1.6 Connexion d'entrée Double Résistance supervisées normalement fermer Connectez une résistance de 2.2K en série aux contacts de switch d'entrée. Connectez une résistance 8.2K parallèle aux contacts switch d'entrée Entrée Supervisées Normalement Fermer a trois états: Switch Fermer –... -
Page 26: Description Entrées
Connexions d'entrée et de sortie Figure 15: Entrée supervisée Normalement fermé (Double Résistance) Description Entrées 4.2.1 Bouton Requête de sortie (REX) Entrée Utilisez l'entrée REX pour ouvrir une porte directement. Typiquement, l'entrée REX est reliée à un bouton-poussoir normalement ouvert qui se trouve à l'intérieur des locaux. -
Page 27: Entrées Usage Général
MD-IO84: IN5 à IN8 sauf les entrées dédiées MD-D02: Sorties Rosslare Security vous recommande d'utilisation de diodes de suppression pour toutes les sorties qui activent une charge inductive. Verrouillage Porte Il y a deux types de verrouillages de porte: ... -
Page 28: Lecteurs De Carte Et Claviers
Connexions d'entrée et de sortie Les suivants doit être défini: Contrôleur un porte: Porte 1 – OUT 1 (1 lecteur par porte) Contrôleur deux portes: Porte 1 – OUT 1 (chaque porte à deux Porte 2 – OUT 2 lecteurs) Door outputs when using MD-D02: Contrôleur deux portes: Porte 1 –... - Page 29 Connexions d'entrée et de sortie Contrôleur deux portes: Lecteur1 – Porte 1 IN/OUT (chaque porte à deux lecteurs) Lecteur 2 – Porte 1 OUT/IN Lecteur 3 – Porte 2 IN/OUT Lecteur 4 – Porte 2 OUT/IN Contrôleur quatre portes: Lecteur 1 – Porte 1 IN/OUT Lecteur 2 –...
-
Page 30: Ac-225 Paramètres Matériel
AC-225 Paramètres matériel AC-225 Paramètres matériel Chaque panneau AC-225 contrôle une entrée. Le comportement du panneau est contrôlé par les paramètres DIP Switch. Sélectionnez le paramètre DIP Switch approprié pour actionner le panneau soit comme une seule porte, une double porte, ou quatre portes (voir 5.3). Panneaux de contrôle d’accès configure comme porte simple avec lecteur d’entrée/sortie ou comme contrôleur pour deux portes (lecteur d’entrée par porte). - Page 31 AC-225 Paramètres matériel Table 3: Configuration du matériel possible Porte Simple: Sorties Sortie de verrouillage de porte (OUT 1) Sortie Usage Général (OUT 1A) Sortie Usage Général (OUT 2) Sortie Usage Général (OUT 2A) Entrées Bouton Poussoir de sortie (IN 1) Entrée contrôle de porte (IN 1A) Entrée usage général...
-
Page 32: Configuration Dip Switch
AC-225 Paramètres matériel Lecteurs Lecteur 1 (Porte 1 IN/OUT) Lecteur 2 (Porte 1 OUT/IN) Lecteur 3 (Porte 2 IN/OUT) Lecteur 4 (Porte 2 OUT/IN) Quatre portes avec 4 lecteurs (MD-D02): Sorties Porte 1 Sortie Verrouillage (OUT 1) Sortie Usage Général (OUT 1A) Porte 2 Sortie Verrouillage (OUT 2) -
Page 33: Vitesse De Communication Pour Le Panneau De Contrôle D'accès
AC-225 Paramètres matériel Table 4 montre une liste des numéros de DIP Switch et leurs fonctions: Table 4: DIP Switches et leurs fonctions Fonction Switch La vitesse de communication des panneaux Le type de panneau définit le nombre de lecteurs pour chaque porte - un ou deux lecteurs par porte. -
Page 34: Type De Panneau De Contrôle D'accès
AC-225 Paramètres matériel La vitesse de transmission du panneau de contrôle d'accès doit être identique à la configuration AxTrax Réseau de vitesse de transmission. Type de panneau de contrôle d’accès Le type de panneau de contrôle d'accès est défini en utilisant la troisième DIP Switch. - Page 35 AC-225 Paramètres matériel Adresse Switch 4 Switch 5 Switch 6 Switch 7 Switch 8 Famille AC-225x Manuel d'installation Hardware...
-
Page 36: Communications
Communications Communications Les lignes de communication sont utilisées pour charger et télécharger des informations entre le panneau de contrôle d'accès et le logiciel AxTraxNG™. Lorsque le panneau de contrôle d'accès et l'ordinateur communiquent, deux voyants du système clignotent en conséquence. ... -
Page 37: Connexion Rs-485 Vers L'ordinateur
Communications La connexion RS-232 peut se connecter uniquement à un seul panneau de contrôle d'accès à l'ordinateur. La distance entre l'ordinateur et le panneau de contrôle d'accès ne doit pas être plus de 50 mètres (150 feet). Si la vitesse de transmission est augmentée à 57600 ou au-delà, la distance ne doit pas être plus de 10 mètres (30 feet). -
Page 38: Connexion Réseau Tcp/Ip
Communications A chaque extrémité de la ligne de données, le premier panneau ET le dernier panneau dans le bus de communication, une résistance de terminaison de 120 Ω peut être nécessaire. Appliquer la résistance à travers les connexions L1 et L2 du premier et dernier panneau. -
Page 39: Connexion Réseau Modem
MD-14 de Rosslare peut être utilisé. Pour connecter un MD-N32 à plus d'un panneau (jusqu'à 32 panneaux), un MD-14 de Rosslare doit être utilisé. Connectez le MD-14 entre le réseau du panneau de contrôle d'accès RS-485 et le convertisseur MD-N32. -
Page 40: Configuration Matérielle Requise
2 câbles téléphoniques - fiches RJ11 des deux côtés Croisées 9 broches RS-232 (jack femelle des deux côtés) Rosslare MD-14 (RS-232/485 convertisseur) 2 Rosslare MD-N33 (Modem vers la passerelle sérielle) Rosslare panneau AC-225 6.3.2 Conditions préalables Avant de procéder des installations modem permanentes, le modem qui sera... - Page 41 Communications Branchez la prise DB9 femelle du MD-N33 à la prise DB9 femelle du MD- Connecté la prise AC-225 RS-485 sur le câble de 4 fils du MD-14. Assurez-vous que le Switch J1 (sur l’AC-225) est en mode RS-485. Famille AC-225x Manuel d'installation Hardware...
-
Page 42: Garantie Limitée
La déclaration complète de garantie ROSSLARE limitée est disponible dans la section Liens rapides sur le site ROSSLARE au www.rosslaresecurity.com. www.rosslaresecurity.com. Rosslare considère que toute utilisation de ce produit comme un accord sur les modalités de garantie, même si vous ne les examine pas. Famille AC-225x Manuel d'installation Hardware... -
