Connexions d'entrée et de sortie

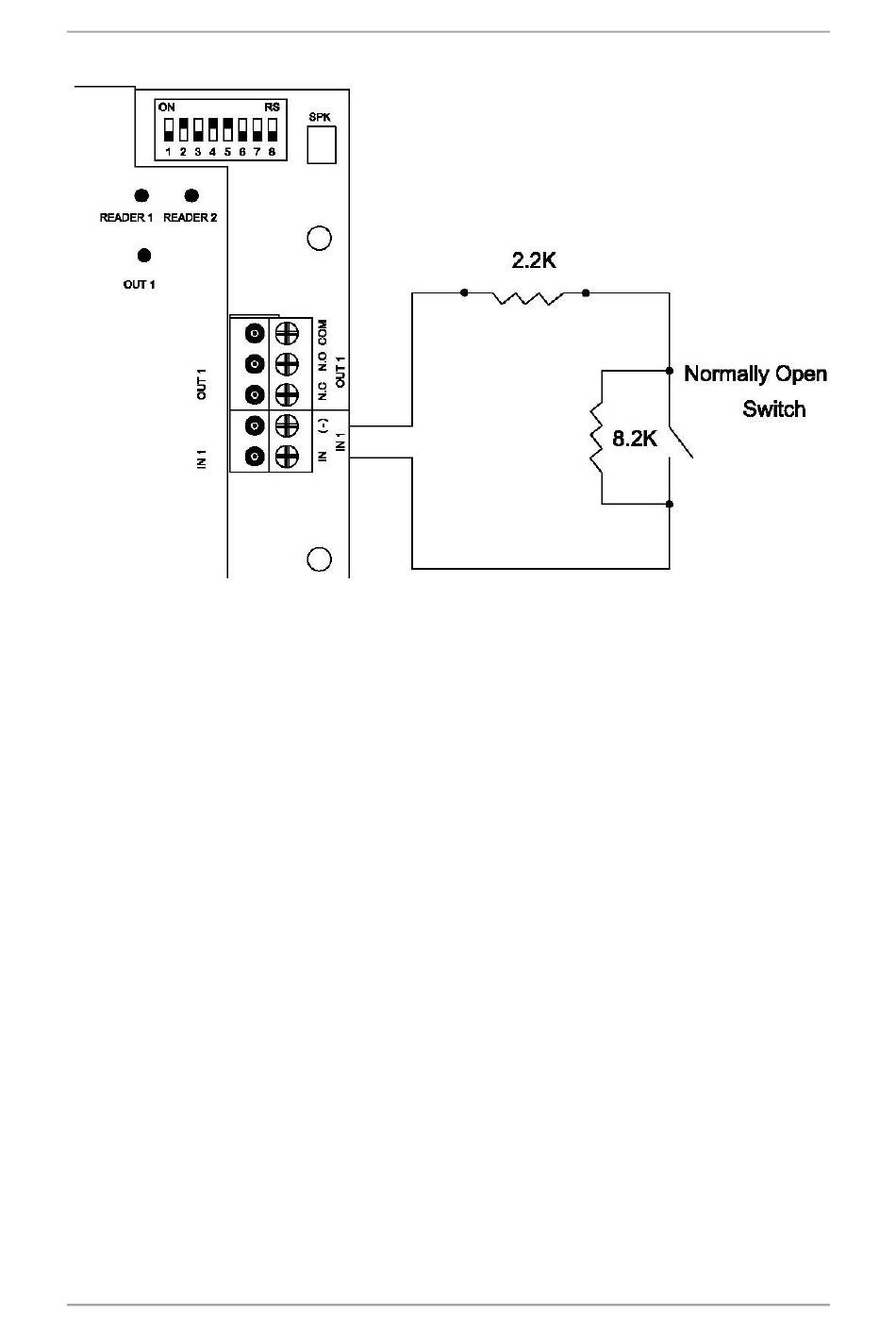

Figure 13: Entrée supervisées Normalement ouvert (Double Résistance)
4.1.5 Seule résistance de connexion d'entrée, supervisées,
Normalement fermer
Connectez une résistance de 2.2K en série aux contacts de switch d'entrée.
Entrée Supervisées Normalement Fermer a trois états:
Switch Fermer – Etat Normal:

Résistance de boucle = 2.2K.
 Switch Ouvert – Etat Anormal:
Résistance de boucle = infinie (circuit ouvert).
 Court-circuit entre les bornes d'entrée - Etat Trouble:
Résistance de boucle = 0 (court-circuit).
