Connexions d'entrée et de sortie
Une entrée supervisée Normalement ouverte présente 3 états:
 Commutateur Ouvert - état normal:
Résistance en boucle = 10.4 kΩ
Commutateur fermé - état défaut:

Résistance en boucle = 2.2 kΩ
 Circuit ouvert (Résistance en boucle infinie) ou court-circuit (0 résistance)
sur les borniers d'entrée – Etat de type problème

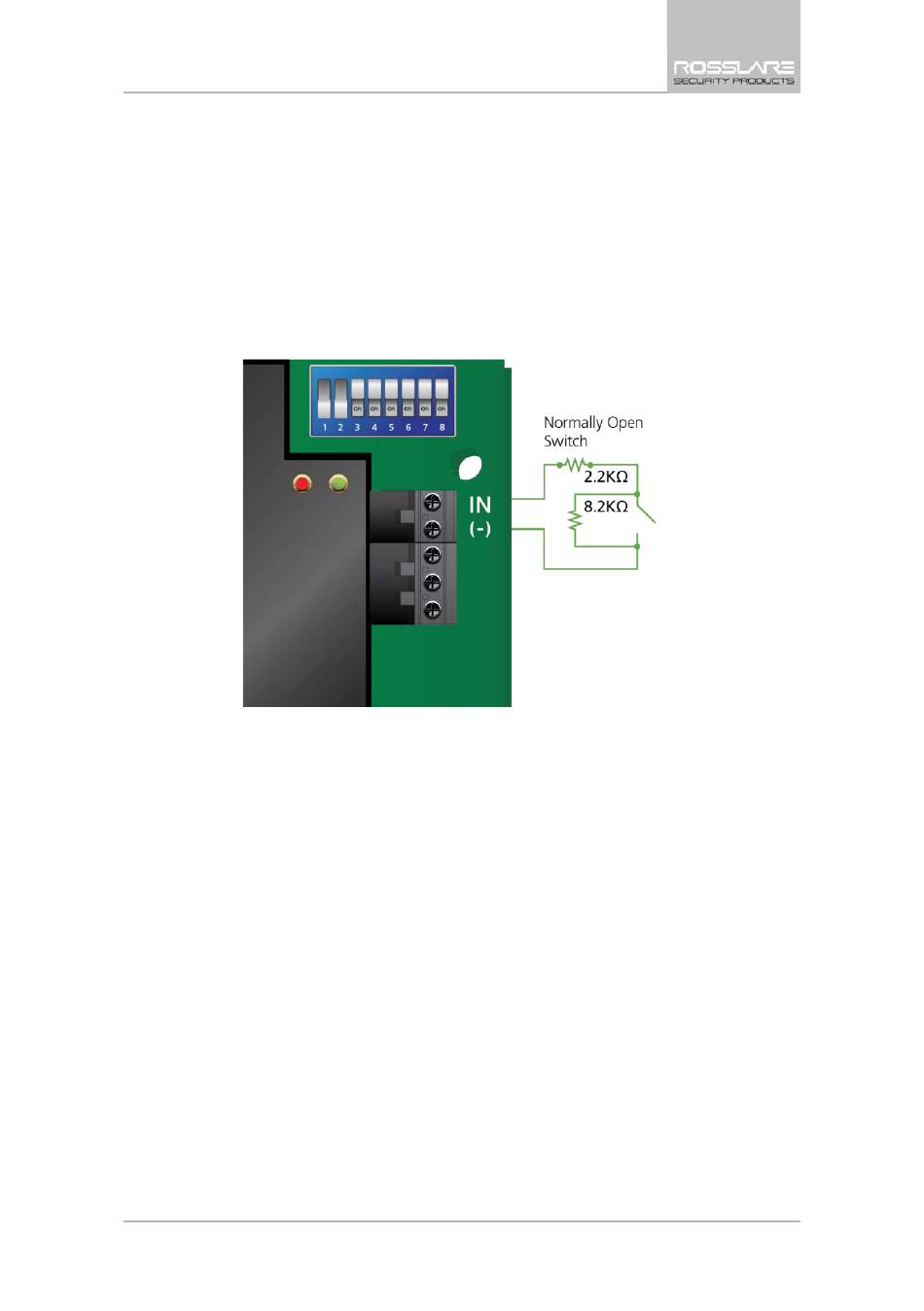

Figure 13: Entrée supervisée normalement ouverte avec deux résistances
4.1.5 Connexion Entrée supervisée normalement fermée - EOL une
seule résistance
Connectez une résistance 2.2 kΩ en série aux contacts du commutateur
d'entrée.
Une entrée supervisée normalement fermée présente 3 états:
 Commutateur fermé - état normal:
Résistance en boucle = 2.2 kΩ
Commutateur Ouvert – état défaut:

Résistance en boucle = Infinie (circuit ouvert)
 Court-circuit sur les borniers d'entrée - Etat de type problème:
Résistance en boucle = 0 (Court-circuit)
AC-425: Guide d'installation et d'utilisation 25
