Configuration de la centrale AC-425
3.1
Câblage des entrées– Entrées non supervisées
La Figure 3 présente une vue détaillée des entrées non-supervisées et leurs
options de connexion.

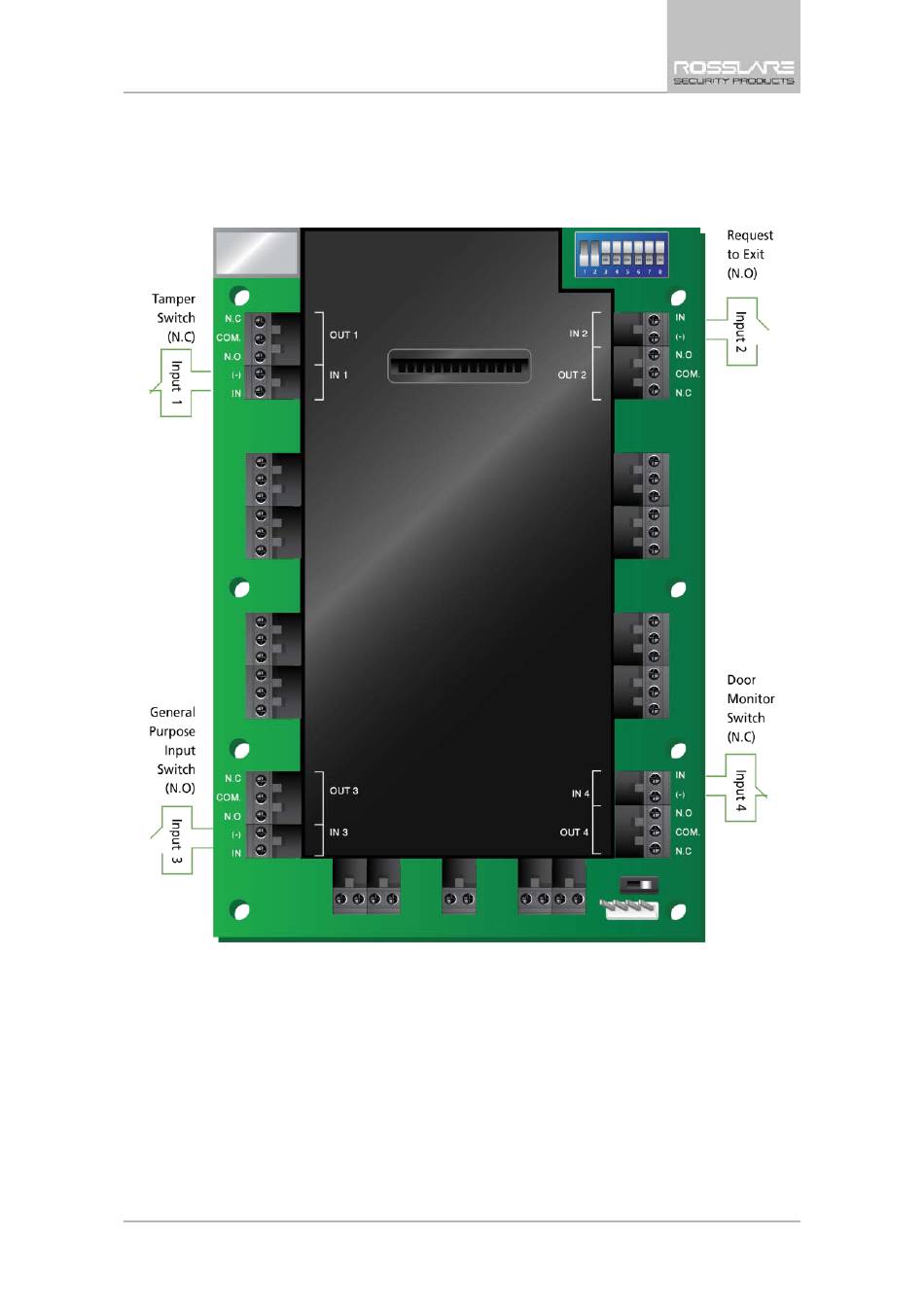

Figure 3: Câblage des entrées– Entrées non supervisées
3.2
Câblage des entrées – Entrées supervisées
Lors du câblage des Entrées supervisées de l'AC-425, les résistances doivent
être placées sur le commutateur d'entrée et non pas sur le bornier.
Pour de plus amples détails, veuillez vous référer au chapitre 4.
3.3
Câblage des sorties
Les Figure 4 et Figure 5 présentent le câblage de deux types de mécanisme
d'ouverture électrique de 12V DC. D'autres équipements électriques peuvent
être éteints en utilisant des contacts relais non électriques.
AC-425: Guide d'installation et d'utilisation
15
