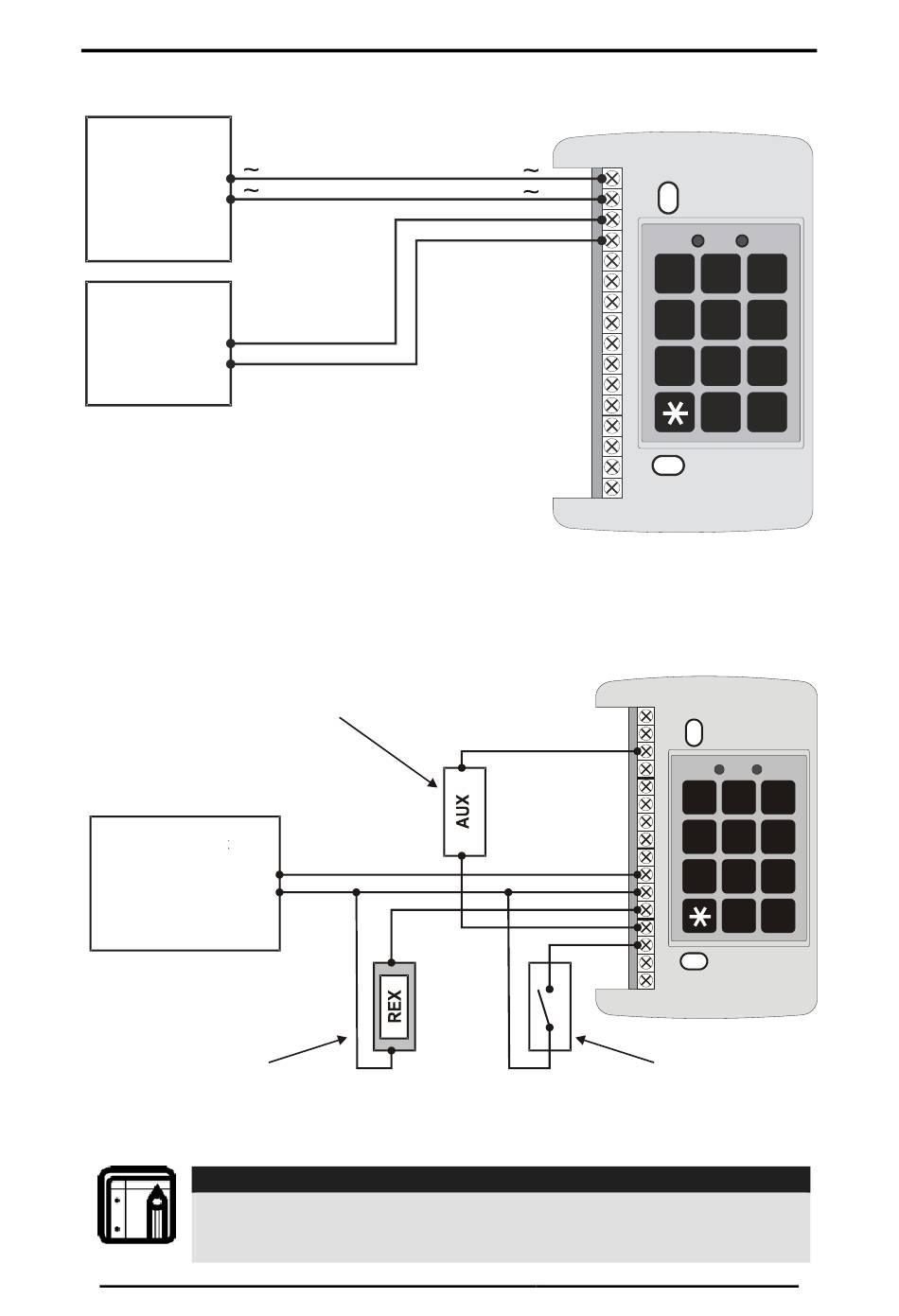

2.2 Câblage de l'alimentation
Alimentation à partir
d'un
transformateur
16.5V AC (1.5A, 40VA)
PILE 12V CC
PLOMB ACIDE
(+)
Jusqu'à 7 AH
(pas pour des
(-)
Installations UL)
2.3 Câblage du verrouillage et des options
SORTIE AUX
(reliée a à la terre)
Verrou
électrique
Fail secure
+12VDC
ou
GND
Fail safe
Bouton REX
Figure 3: Type de fermeture et option de câblage
A noter :
Pour les applications de type rupture, les portes de secours
doivent être utilisées de sorte à permettre une sortie des locaux
en cas d'urgence.
AC-115 Manuel utilisateur et installation
Figure 2: Câblage de l'alimentation
Installation
(+)
(-)
MODE
1
2
5
4
7
8
0
+ BAT
MODE
1
4
7
+12VDC
GND
REX
AUX Out
Surveillance
Entrée
surveillance de
porte (N.F.)
DOOR
3
6
9
#
DOOR
3
2
5
6
8
9
0
#
Page 12
