Communications
6.1.2

Connexion RS-485 vers le PC

Positionner le commutateur J1 à la position RS-485.
Il est possible de relier ensemble jusqu'à 32 centrales de contrôle d'accès (AC-
425, AC-225, AC-215, or AC-525) et de les connecter à un seul port de
communication de l'ordinateur.
Utilisez l'interface du RS-485 dans les cas où il est nécessaire de connecter
plusieurs contrôleurs. Le port série utilisé pour contrôler la centrale est affecté
dans le logiciel AxTraxNG™.
La centrale de contrôle d'accès AC-425 supporte l'interface RS-485 à deux
câbles. Cette dernière permet d'étendre la distance entre la centrale de
contrôle d'accès et le PC jusqu'à 1219,20 mètres.
Pour utiliser l'interface RS-485, le câblage de la ligne de données doit être
installé en guirlande avec un adaptateur MD-14.
6.1.3 Guirlande
L'installation en guirlande permet de connecter jusqu'à 32 centrales à la même
ligne série d'un ordinateur.
La première centrale est connectée directement au serveur en utilisant un
adaptateur MD-14, la seconde est connectée à la première. Les autres
centrales se connectent de la même manière, l'une après l'autre. La distance
maximale entre le PC et la dernière centrale est de 1219,20 m.
A chaque bout de la ligne de données, la première centrale connecté au
serveur et la dernière centrale du réseau, une résistance de 120 ohms reliant
les connexions L1 et L2 est nécessaire.
Elle est particulièrement importante lorsque l'on utilise de longs câbles.
38

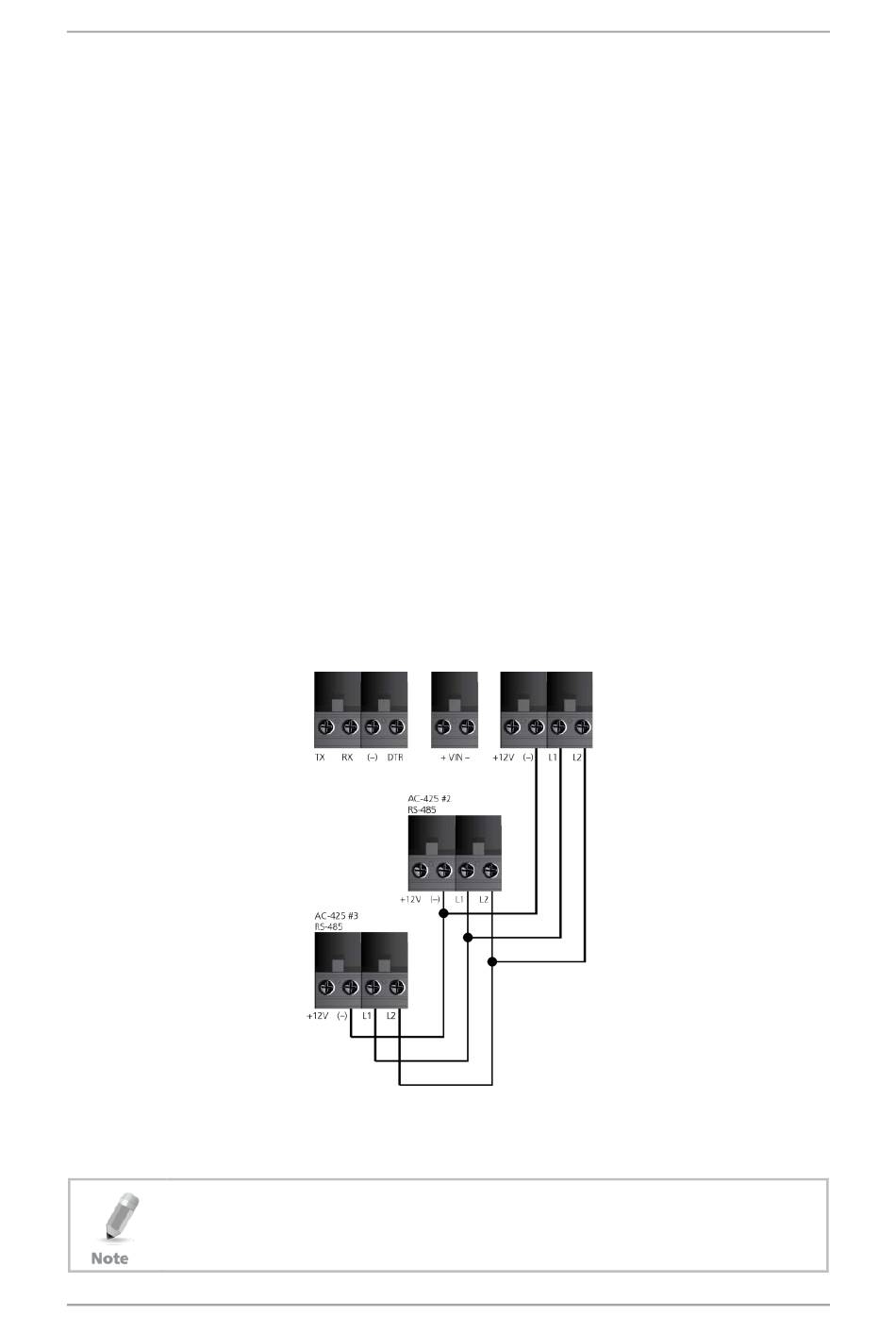

Figure 20: Guirlande
