Installation

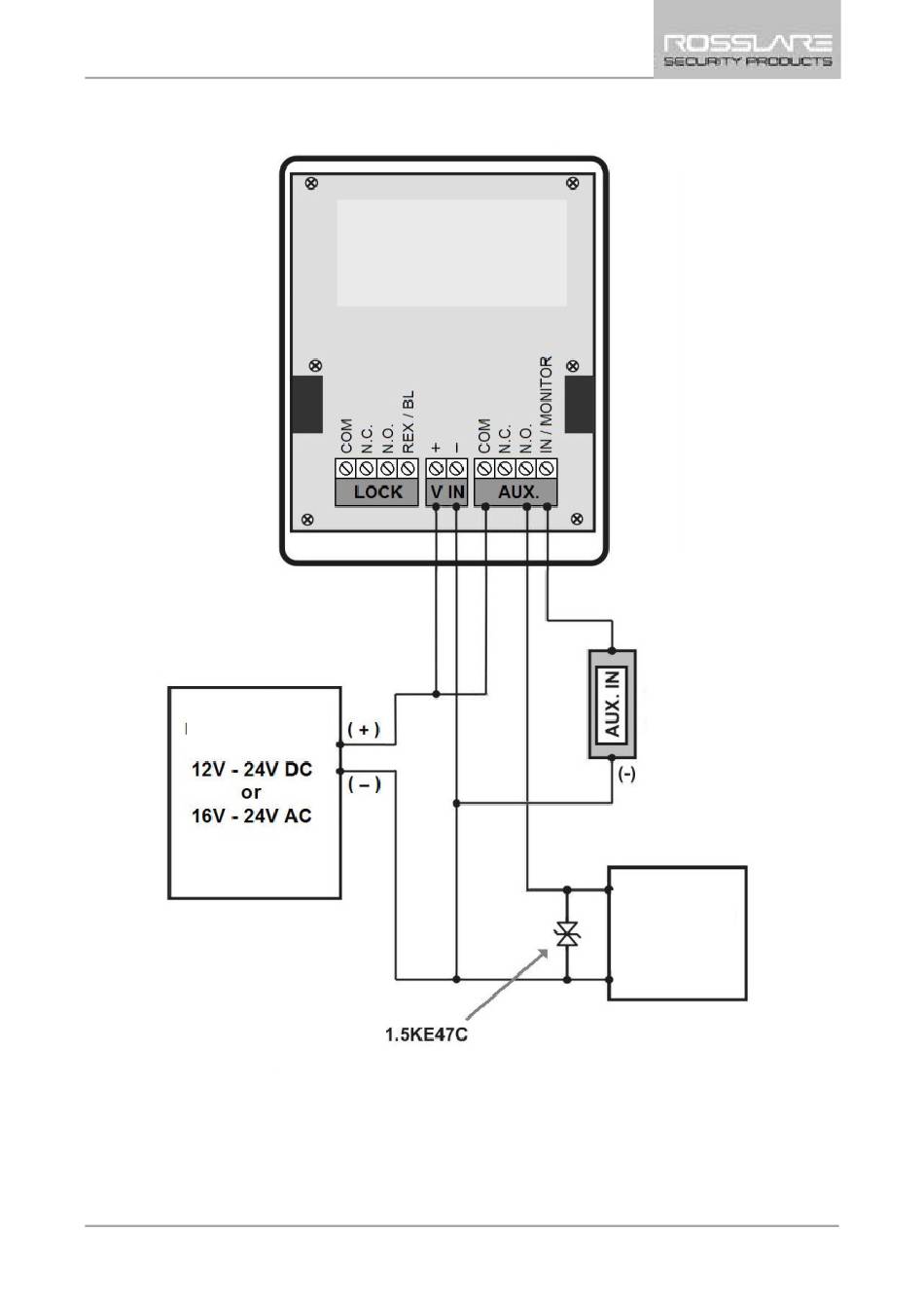

Figure 8: Câblage des borniers pour les entrées et sorties auxiliaires
Alimentation
commune
A partir du
transformateur
Parasurtenseur
Famille AC-Q4x Manuel d'installation et de Programmation
Unité du
controleur
Connexion pour charger les terminaux
Parasurtenseur en option pour les charges
inductives, non fourni.
Entrée
auxiliaire
(monitor)
Charge
auxiliaire
23
