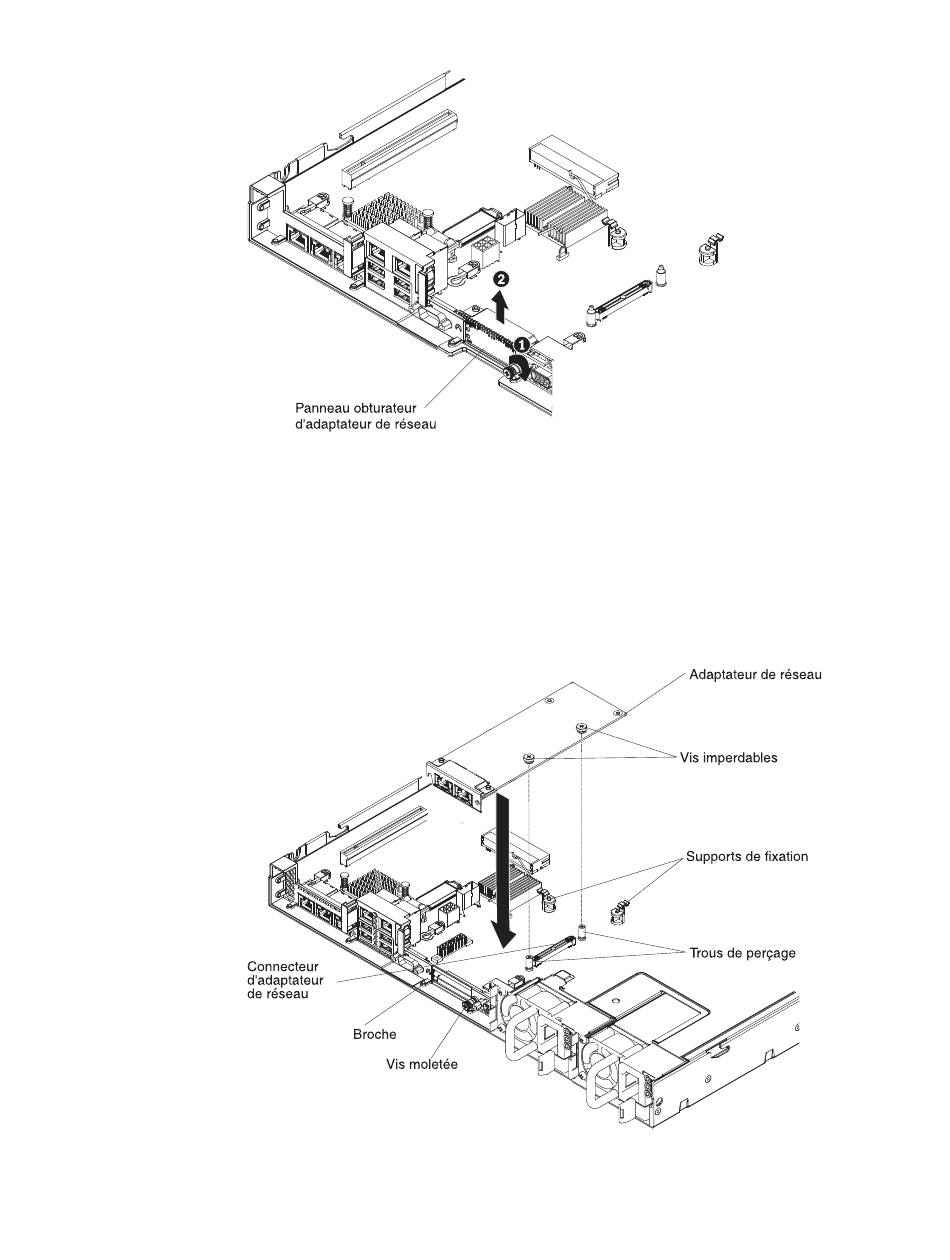

Figure 50. Retrait du panneau obturateur d'adaptateur
6. Mettez l'emballage antistatique contenant le nouvel adaptateur en contact avec
une zone métallique non peinte du serveur. Ensuite, retirez l'adaptateur de
l'emballage.
7. Alignez l'adaptateur de sorte que les connecteurs de port situés sur celle-ci
viennent s'aligner avec les broches et les vis moletées situées sur le châssis.
Ensuite, alignez le connecteur de l'adaptateur avec celui situé sur la carte
mère.
Figure 51. Installation de l'adaptateur de réseau
Chapitre 2. Installation des unités en option
75
