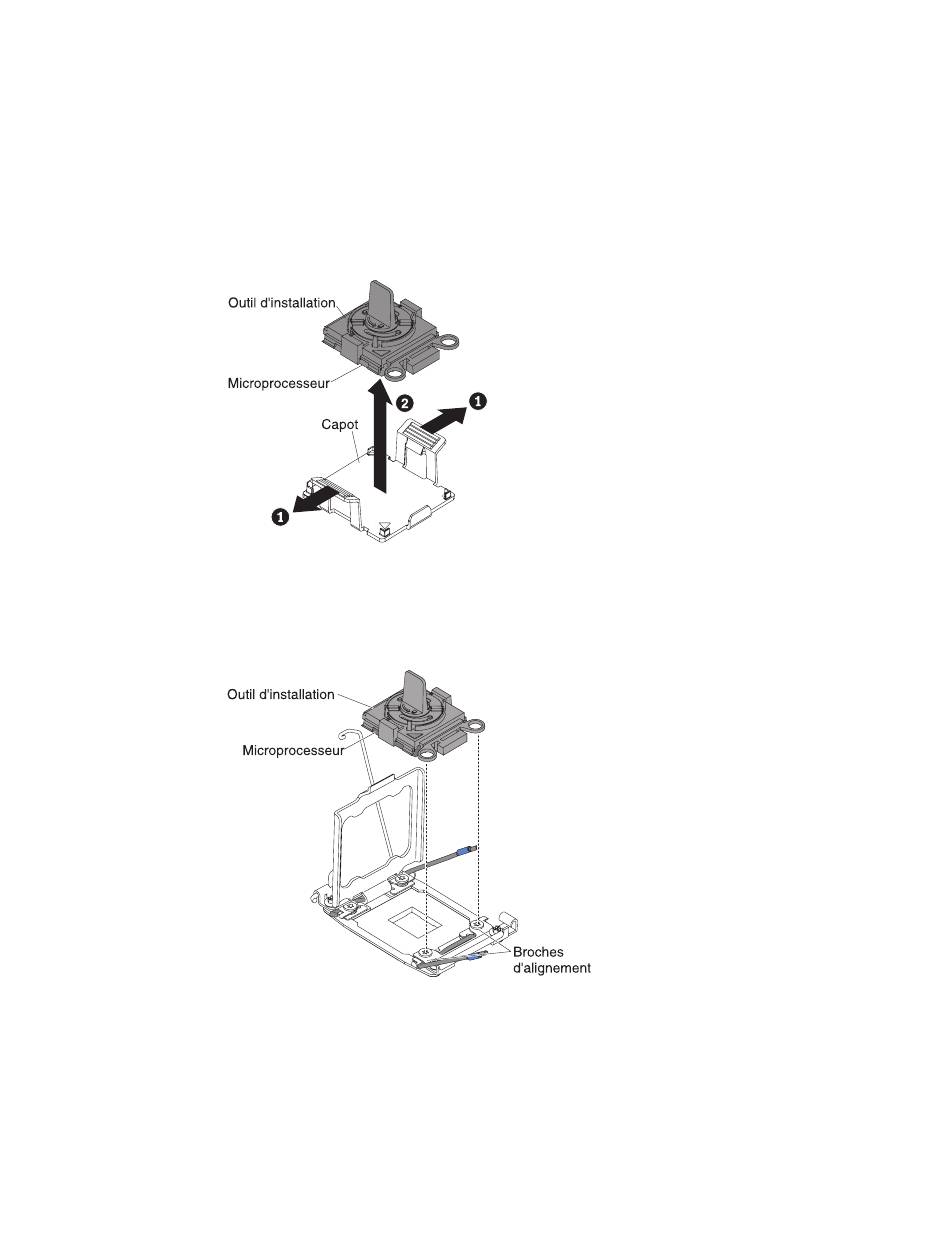

Figure 222. Retrait du capot de l'outil d'installation
Figure 223. Alignement de l'outil d'installation
338
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
a. Ouvrez l'emballage contenant l'outil d'installation du nouveau
microprocesseur et retirez délicatement l'outil d'installation de l'emballage.
Remarque : Ne touchez pas les contacts du microprocesseur. Toute
présence de contaminants sur les contacts du microprocesseur (sueur
corporelle, par exemple) peut entraîner des problèmes de connexion entre
les contacts et le socket.
b. Retirez le capot de protection du microprocesseur le cas échéant. Le
microprocesseur est préinstallé sur l'outil d'installation.
c. Alignez l'outil d'installation avec le socket de microprocesseur. L'outil
d'installation ne s'emboîte dans le socket que s'il est correctement aligné.
d. Installez le microprocesseur à l'aide des instructions suivantes pour votre
outil d'installation.
v Si vous utilisez l'outil d'installation A, faites pivoter la poignée de l'outil
du microprocesseur dans le sens contraire des aiguilles d'une montre
afin d'insérer le microprocesseur dans le socket, puis retirez l'outil
d'installation du socket.
v Si vous utilisez l'outil d'installation B, faites pivoter la poignée de l'outil
du microprocesseur dans le sens contraire des aiguilles d'une montre
