3. Retirez le capot du serveur (voir «Retrait du capot», à la page 39).
4. Le cas échéant, suivez les instructions de câblage fournies avec l'adaptateur.
Installez les cordons de raccordement avant d'installer l'adaptateur.
5. Placez l'adaptateur dans l'assemblage à carte mezzanine PCI en alignant le
connecteur plat de l'adaptateur avec le connecteur de l'assemblage à carte
mezzanine PCI. Appuyez fermement sur le plat du connecteur pour l'introduire
dans l'assemblage à carte mezzanine. Vérifiez que l'adaptateur est solidement
fixé dans l'assemblage à carte mezzanine PCI.

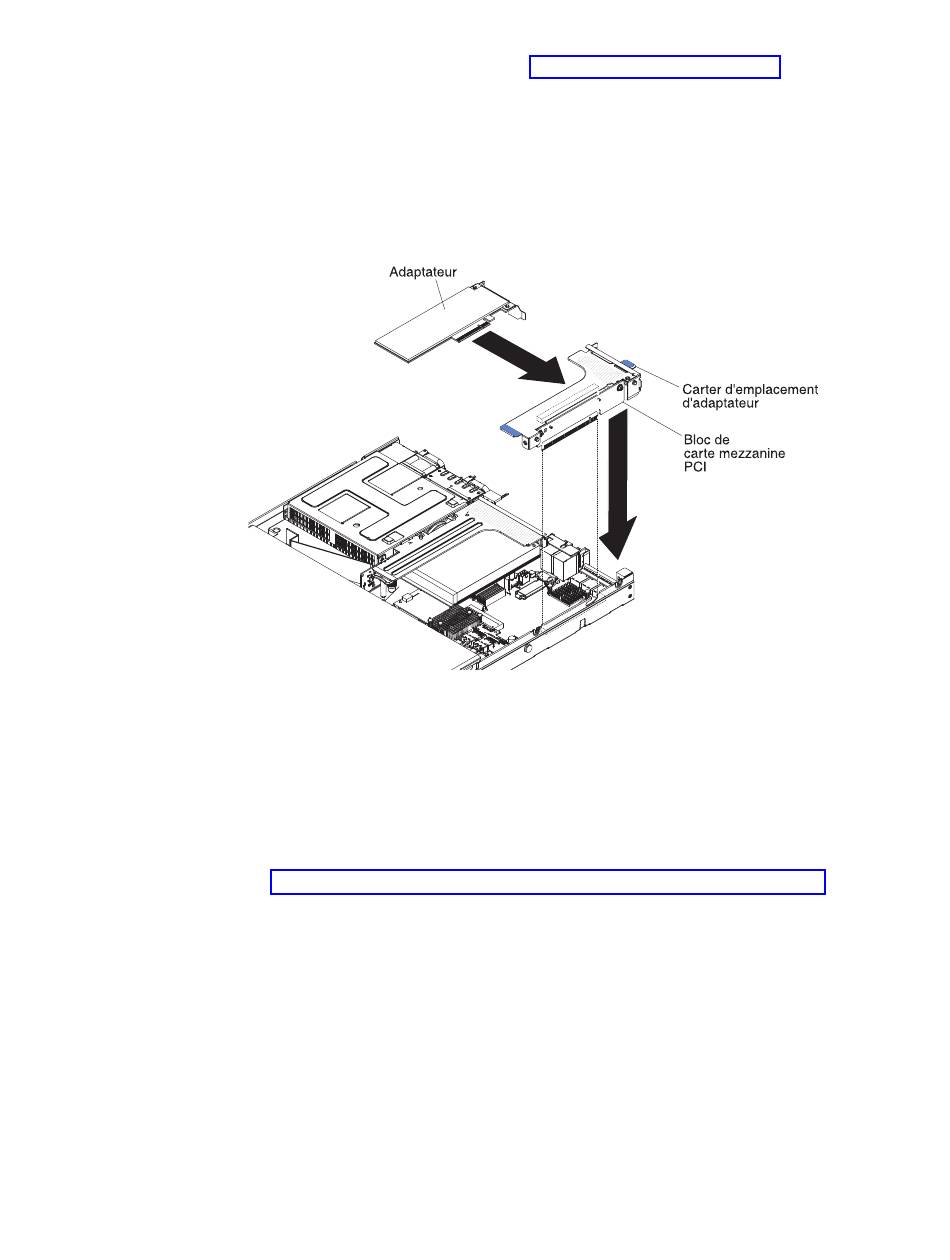

Figure 39. Installation d'un adaptateur
Avertissement : Lorsque vous installez un adaptateur, vérifiez qu'il est
correctement installé dans l'assemblage de carte de connexion et que ce dernier
est solidement fixé à son connecteur sur la carte mère avant de mettre le
serveur sous tension. Si vous ne l'insérez pas correctement, vous risquez
d'endommager la carte mère, l'assemblage de carte de connexion ou
l'adaptateur.
6. Installez l'assemblage à carte mezzanine PCI dans le serveur (voir
«Remplacement de l'assemblage à carte mezzanine PCI», à la page 262).
7. Connectez le câble à l'adaptateur récemment installé.
Remarque : Vous devrez peut-être retirer le taquet bleu de l'assemblage de
carte de connexion PCI 2 pour connecter facilement les câbles.
