La figure suivante présente l'emplacement des connecteurs DIMM sur la carte
mère.

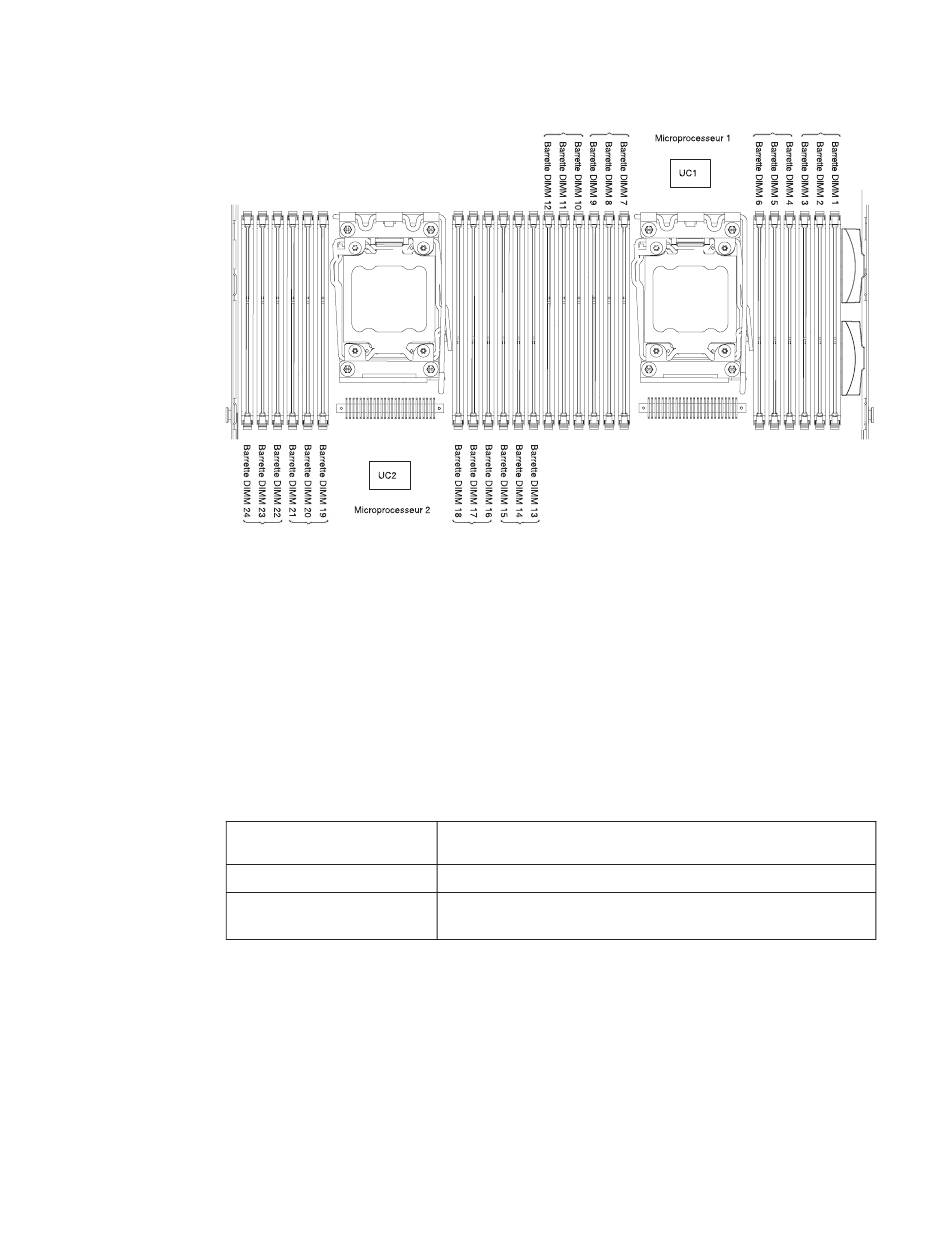

Figure 135. Emplacement des connecteurs DIMM
Séquence d'installation des barrettes DIMM :
Selon le modèle, le serveur comprend au moins une barrette DIMM de 2 ou 4 Go
installée dans l'emplacement 1. Lorsque vous installez des barrettes
supplémentaires, respectez la séquence présentée dans le tableau ci-dessous afin
d'optimiser les performances du système.
En général, les trois canaux figurant sur l'interface de mémoire de chaque
microprocesseur peuvent être remplis dans n'importe quel ordre et n'avoir aucune
exigence de correspondance.
256
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
Tableau 21. Séquence d'installation des barrettes DIMM en mode normal
Nombre de
microprocesseurs installés
Un microprocesseur installé
Deux microprocesseurs
installés
Séquence de peuplement des connecteurs DIMM
1, 4, 9, 12, 2, 5, 8, 11, 3, 6, 7, 10
1, 13, 4, 16, 9, 21, 12, 24, 2, 14, 5, 17, 8, 20, 11, 23, 3, 15, 6, 18,
7, 19, 10, 22
