5. Si vous installez un bloc d'alimentation remplaçable à chaud dans une baie
vide, retirez l'obturateur recouvrant la baie.

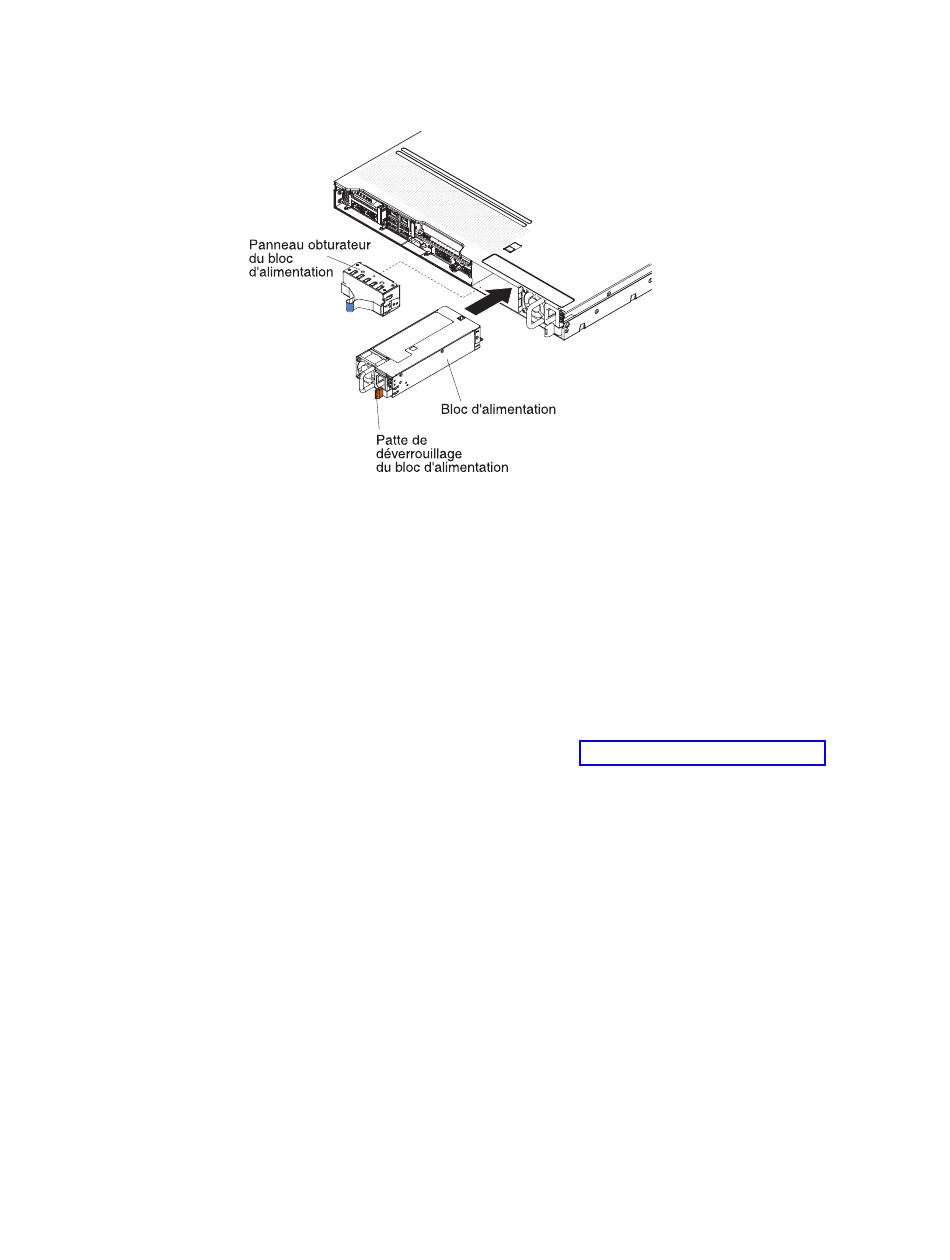

Figure 57. Installation d'un bloc d'alimentation
6. Maintenez le bloc d'alimentation par sa poignée arrière, puis poussez
complètement le bloc d'alimentation dans la baie. Vérifiez que le bloc
d'alimentation se branche parfaitement au connecteur de bloc d'alimentation.
7. Faites passer le cordon d'alimentation dans la poignée et dans l'attache-câble
pour qu'il ne se débranche pas accidentellement.
8. Connectez les autres extrémités du câble d'alimentation CC à l'alimentation
CC. Coupez les fils à la longueur appropriée, mais pas en dessous de 150 mm
(6 pouces). Si la source d'alimentation nécessite des bornes à anneau, il vous
faut un outil de sertissage pour fixer les bornes à anneau sur les fils du
cordon d'alimentation. Les bornes à anneau doivent être certifiées UL et
doivent convenir aux fils décrits (voir «Réglementation», à la page 80). Le
diamètre de filet nominal d'une borne à trou ou à goujon fileté est de 4 mm.
Pour une borne de type vis, le diamètre est de 5 mm.
9. Mettez hors tension le coupe-circuit de l'alimentation CC à laquelle la
nouvelle alimentation doit être connectée.
10. Vérifiez que les voyants verts de l'alimentation sont allumés ; ils indiquent
que l'alimentation fonctionne correctement.
11. Si vous remplacez un bloc d'alimentation du serveur par un bloc dont la
puissance en watts est différente, appliquez l'étiquette indiquant les
informations sur l'alimentation fournie sur l'étiquette existante sur le serveur.
Les blocs d'alimentation du serveur doivent être de puissance identique afin
de garantir le bon fonctionnement du serveur.
