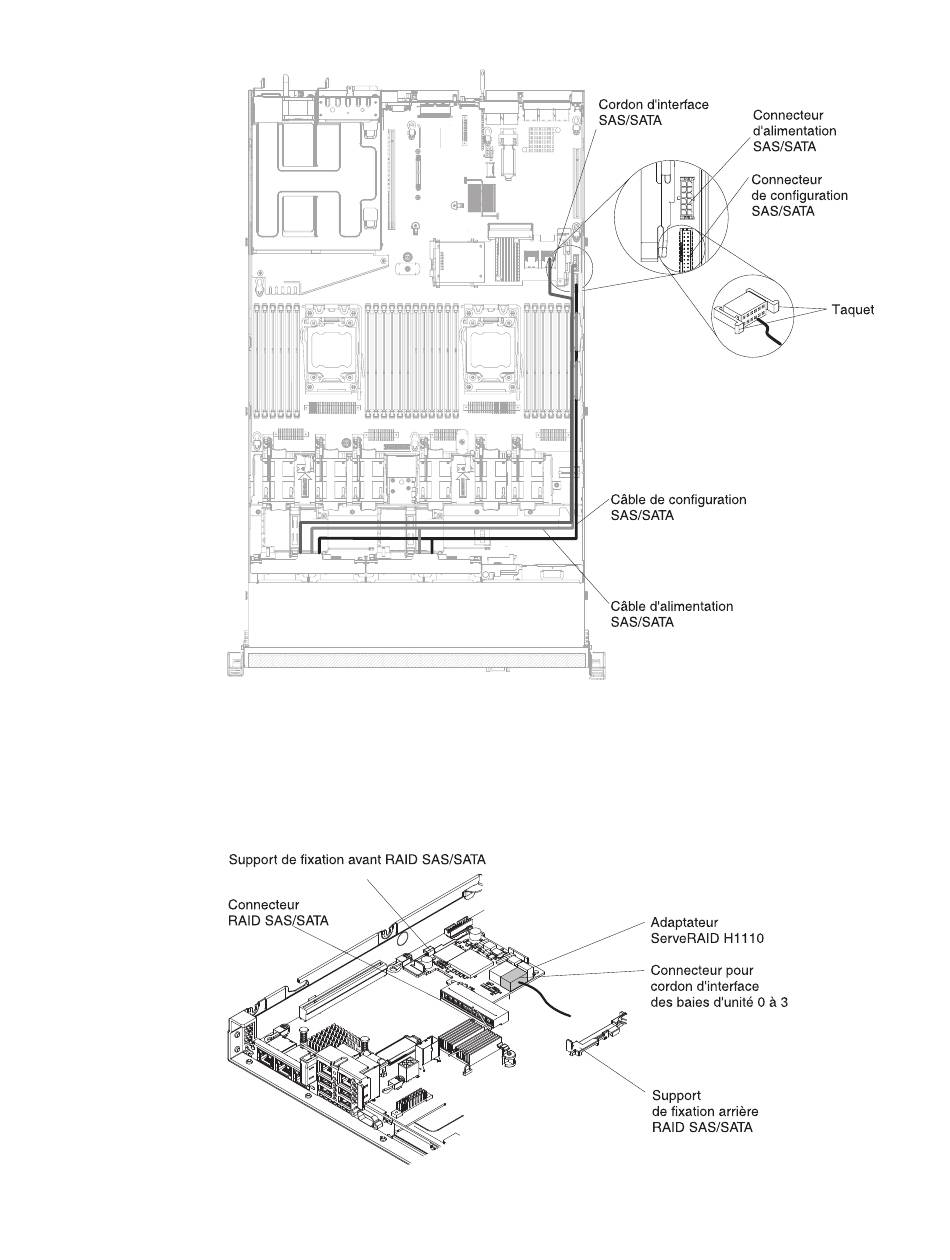

Figure 151. Cheminement des câbles d'adaptateur ServeRAID
Figure 152. Cheminement des câbles d'adaptateur ServeRAID H1110
274
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
9. Connectez les cordons d'interface à l'adaptateur SAS/SATA :
a. Adaptateur ServeRAID H1110 : saisissez le cordon d'interface attaché au
fond de panier de l'unité pour les baies d'unité 0 à 3 et connectez-le au
connecteur SAS/SATA sur l'adaptateur ServeRAID.
