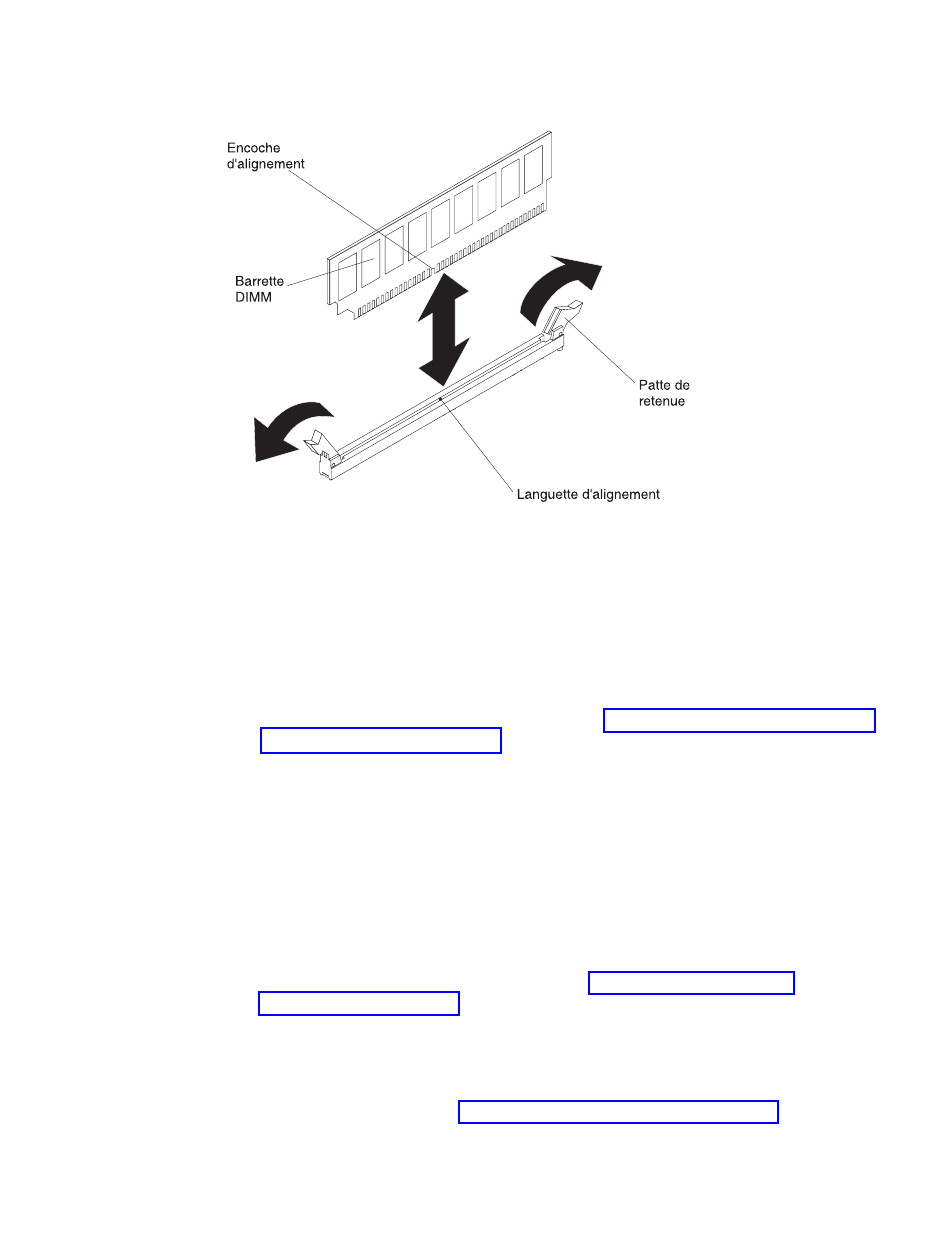

Figure 138. Installation d'une barrette DIMM
10. Rebranchez tout cordon d'alimentation et câble que vous avez préalablement
11. Remettez en place la gille d'aération (voir «Réinstallation de la grille
12. Réinstallez le capot (voir «Remplacement du capot», à la page 223).
13. Mettez le serveur et tous les périphériques sous tension.
260
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
Avertissement : Pour ne pas casser les pattes de retenue ou endommager les
connecteurs DIMM, ouvrez et fermez les pattes avec précaution.
6. Mettez l'emballage antistatique contenant la barrette DIMM en contact avec
une zone métallique extérieure non peinte du serveur. Ensuite, déballez la
barrette DIMM.
7. Orientez la barrette DIMM de sorte que son encoche d'alignement s'aligne
correctement avec le taquet d'alignement.
8. Insérez la barrette DIMM dans le connecteur en alignant ses bords avec les
emplacements situés à chaque extrémité du connecteur DIMM (pour les
emplacements des connecteurs DIMM, voir «Connecteurs des unités en option
de la carte mère», à la page 34).
9. Exercez une pression sur la barrette DIMM en appuyant fermement et
simultanément sur ses deux extrémités. Les pattes de retenue se placent en
position verrouillée une fois la barrette DIMM correctement installée dans le
connecteur.
Remarque : S'il reste un espace entre la barrette DIMM et les pattes de
retenue, cela signifie qu'elle n'est pas installée correctement. Ouvrez les pattes
de retenue, retirez et réinsérez la barrette DIMM.
débranchés.
d'aération», à la page 225).
Remarque : Fermez toutes les pattes de retenue, même pour des
emplacements sans barrettes DIMM installées, avant de remettre en place la
grille d'aération.
