Mémoire de secours
La fonction de mémoire de secours désactive la barrette mémoire défectueuse de la
configuration du système et active la barrette DIMM de secours pour la remplacer.
Pour activer la fonction de mémoire de secours par rang via l'utilitaire de
configuration, sélectionnez System Settings > Memory. Pour plus d'informations,
voir «Utilisation de l'utilitaire de configuration», à la page 111.
Lorsque la mémoire de secours par rang est activée, la mémoire disponible
maximale est réduite.

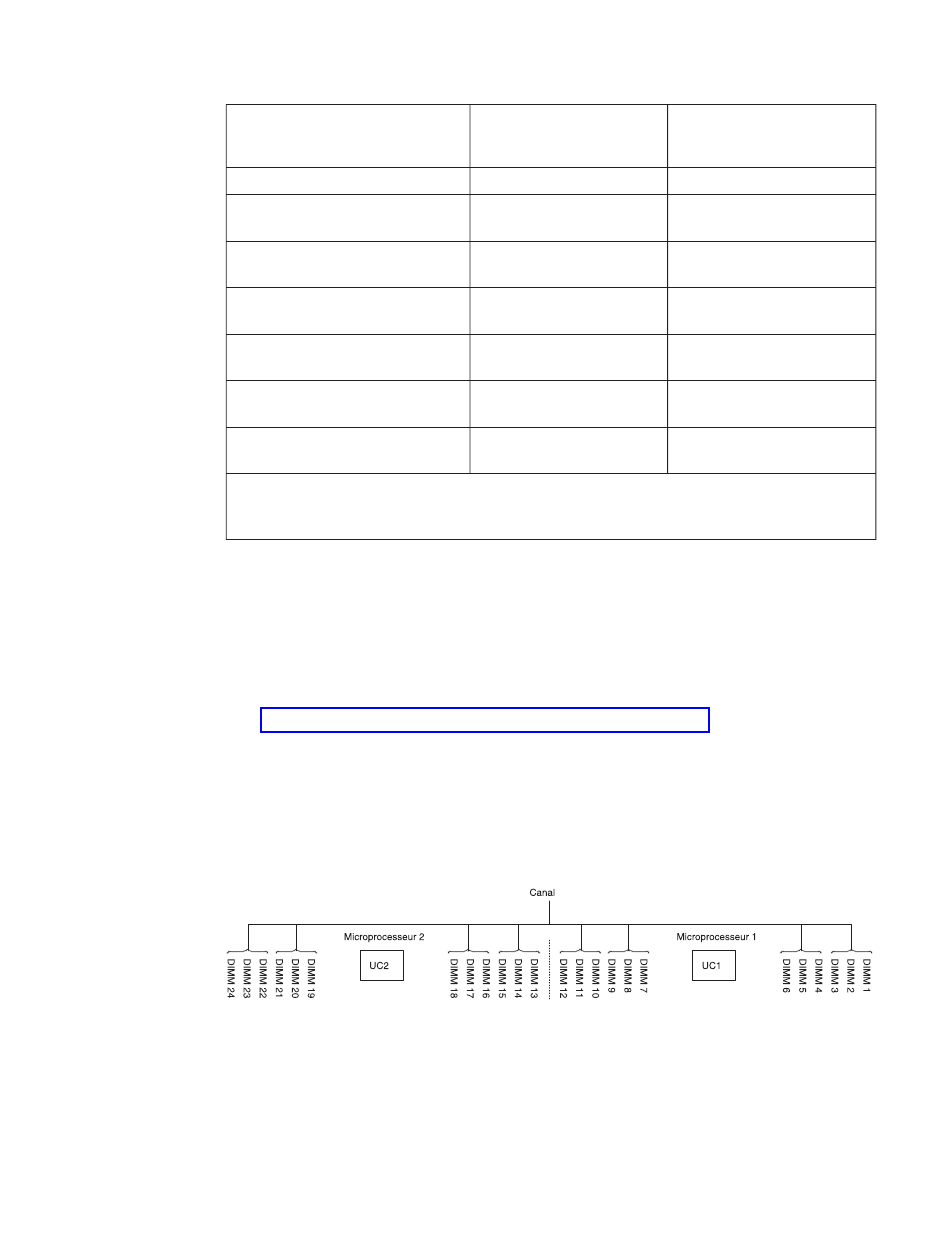

Le diagramme suivant répertorie les connecteurs DIMM de chaque canal de
mémoire.
Figure 37. Connecteurs de chaque canal de mémoire
Suivez cette séquence d'installation pour le mode de secours par rang :
v Installez au moins une barrette DIMM quadruple rang dans un canal.
v Installez au moins deux barrettes DIMM à un rang ou double rang dans un
58
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
Tableau 7. Séquence de peuplement des barrettes DIMM en mode de mise en miroir des
canaux mémoire (suite)
Nombre de barrettes DIMM
Sixième paire de barrettes DIMM 1
Septième paire de barrettes
DIMM
Huitième paire de barrettes
DIMM
Neuvième paire de barrettes
DIMM
Dixième paire de barrettes
DIMM
Onzième paire de barrettes
DIMM
Douzième paire de barrettes
DIMM
Remarque sur le tableau : Les connecteurs DIMM 3, 6, 7, 10, 15, 18, 19 et 22 ne sont pas
utilisés dans le mode canal en miroir de la mémoire lorsque des barrettes UDIMM sont
installées dans le serveur.
canal.
Nombre de
microprocesseurs
installés
2
2
2
2
2
2
Connecteur DIMM
7, 10
13, 16
21, 24
14, 17
20, 23
15, 18
19, 22
