Remplacement de l'assemblage à carte mezzanine PCI
Les informations suivantes vous indiquent comment remplacer un assemblage à
carte mezzanine PCI.
Pourquoi et quand exécuter cette tâche
Remarque : Les crochets de carte mezzanine PCI doivent être installés même si
vous n'installez pas d'adaptateur.
Pour installer un assemblage à carte mezzanine PCI, procédez comme suit :
Procédure

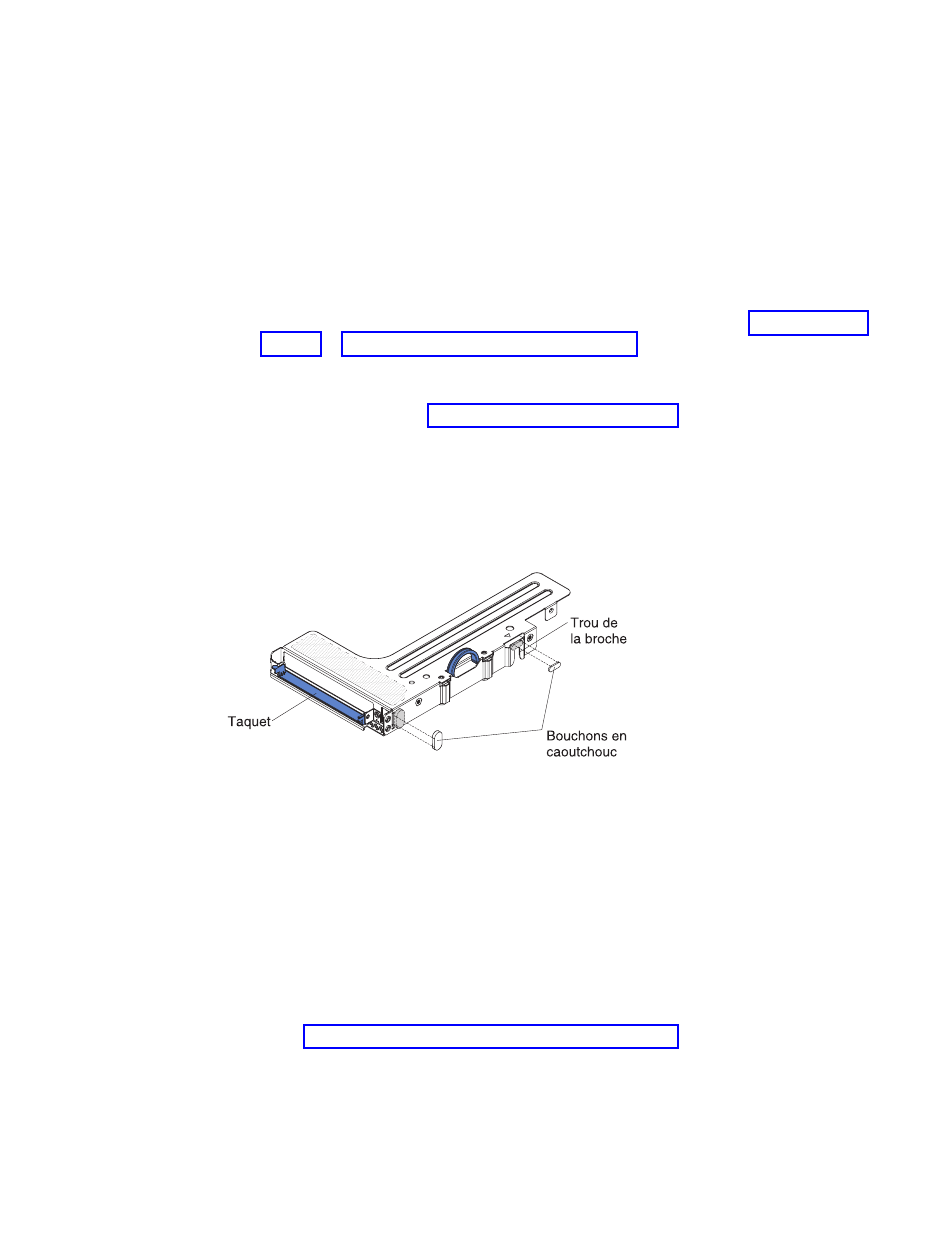

Figure 140. Installation des bouchons en caoutchouc
262
IBM System x3550 M4 Type 7914 - Guide d'installation et de maintenance
1. Lisez les informations de sécurité qui se trouvent aux sections «Sécurité», à la
page xi et «Conseils d'installation», à la page 35.
2. Mettez le serveur et les périphériques hors tension, puis débranchez tous les
cordons d'alimentation.
3. Retirez le capot (voir «Retrait du capot», à la page 39).
4. Vérifiez si des bouchons en caoutchouc sont fournis avec votre assemblage à
carte mezzanine PCI 2. Si c'est le cas, passez à l'étape suivante.
a. Il existe deux types de bouchons en caoutchouc. Fixez les deux bouchons
en caoutchouc sur l'assemblage à carte mezzanine PCI 2, le long des bords
des trous de goupille, suivant les indications de l'illustration suivante.
b. Fixez le bouchon en caoutchouc le plus grand près du taquet de
l'assemblage à carte mezzanine PCI 2.
c. Fixez le bouchon en caoutchouc le plus petit près du trou de goupille de
l'assemblage à carte mezzanine PCI 2.
Remarque : Vous pouvez acheter le kit de pièces diverses (numéro de
référence d'unité remplaçable sur site 94Y7571) pour obtenir trois jeux de
bouchons en caoutchouc. Conservez les bouchons en caoutchouc
supplémentaires pour un usage ultérieur potentiel.
5. Installez l'adaptateur sur le nouvel assemblage de carte de connexion PCI
(voir «Remplacement d'un adaptateur», à la page 267).
6. Positionnez les cavaliers ou les commutateurs sur l'adaptateur en suivant les
instructions du constructeur.
7. Retirez le panneau obturateur PCI, le cas échéant, de l'arrière du serveur.
8. Alignez l'assemblage à carte mezzanine PCI avec le connecteur de bus PCI sur
la carte mère ; ensuite, appuyez fermement jusqu'à ce que l'assemblage à carte
mezzanine PCI soit fixé correctement dans le connecteur de la carte mère.
