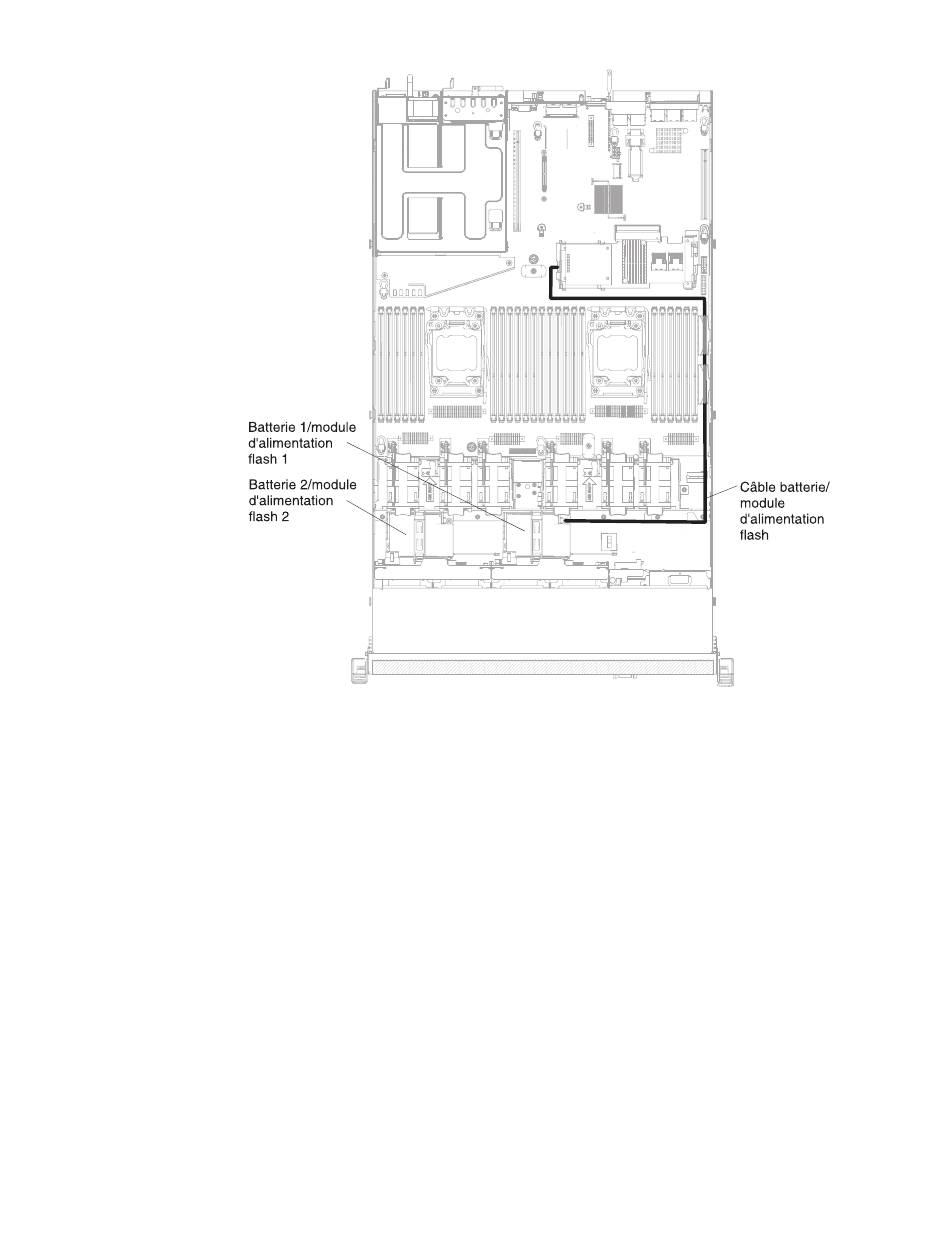

Figure 48. Connexion des câbles de la batterie d'adaptateur RAID ou du module
d'alimentation Flash
Avertissement : Vérifiez que le câble n'est pas coincé, ne recouvre pas les
connecteurs et ne bloque pas les composants de la carte mère.
7. Retirez les câbles recouvrant ou obstruant le support de batterie avant d'ouvrir
ce dernier.
8. Installez la batterie ou le module d'alimentation Flash :
a. Libérez la patte de retenue en position ouverte.
b. Alignez le connecteur du câble de batterie avec l'emplacement du support.
Placez la batterie/le module d'alimentation Flash dans le support associé,
puis assurez-vous que la batterie/le module d'alimentation Flash est
correctement inséré(e).
Chapitre 2. Installation des unités en option
71
