4. Maintenez le bloc d'alimentation électrique par sa poignée arrière, puis
poussez complètement le bloc d'alimentation électrique dans la baie. Vérifiez
que le bloc d'alimentation électrique est solidement fixé au connecteur
d'alimentation.
Avertissement : N'associez jamais de blocs d'alimentation de 550 watts et de
750 watts dans le serveur.
5. Faites passer le cordon d'alimentation dans la poignée et l'attache-câble, le cas
échéant, de sorte qu'il ne se débranche pas accidentellement.
6. Branchez le cordon d'alimentation du nouveau bloc d'alimentation électrique
au connecteur approprié du bloc d'alimentation électrique.
7. Branchez l'autre extrémité du cordon d'alimentation à une prise de courant
correctement mise à la terre.
8. Vérifiez que les voyants d'alimentation en courant alternatif et en courant
continu du bloc d'alimentation électrique en courant alternatif sont allumés,
indiquant que le bloc fonctionne correctement. Les deux voyants verts se
trouvent à droite du connecteur de cordon d'alimentation.
9. Si vous remplacez un bloc d'alimentation du serveur par un bloc dont la
puissance en watts est différente, appliquez l'étiquette indiquant les
informations sur l'alimentation fournie sur l'étiquette existante sur le serveur.
Les blocs d'alimentation du serveur doivent être de puissance identique afin
de garantir le bon fonctionnement du serveur.

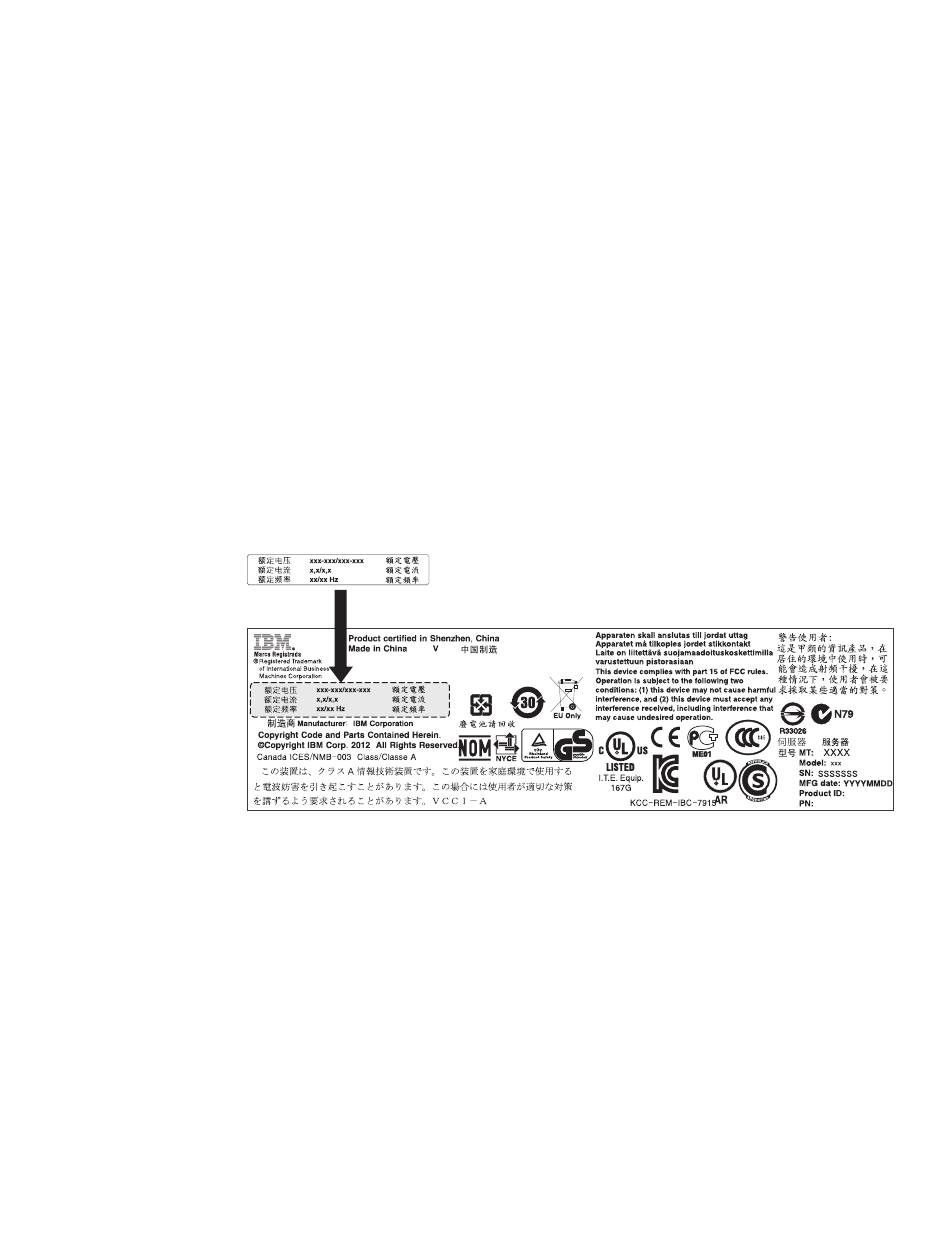

Figure 54. Etiquette d'informations sur l'alimentation
10. Si vous ajoutez un bloc d'alimentation au serveur, fixez l'étiquette indiquant
les informations d'alimentation fournie avec cette option sur le capot du
serveur, à proximité des blocs d'alimentation.
Chapitre 2. Installation des unités en option
79
