Connecteurs externes de la carte mère

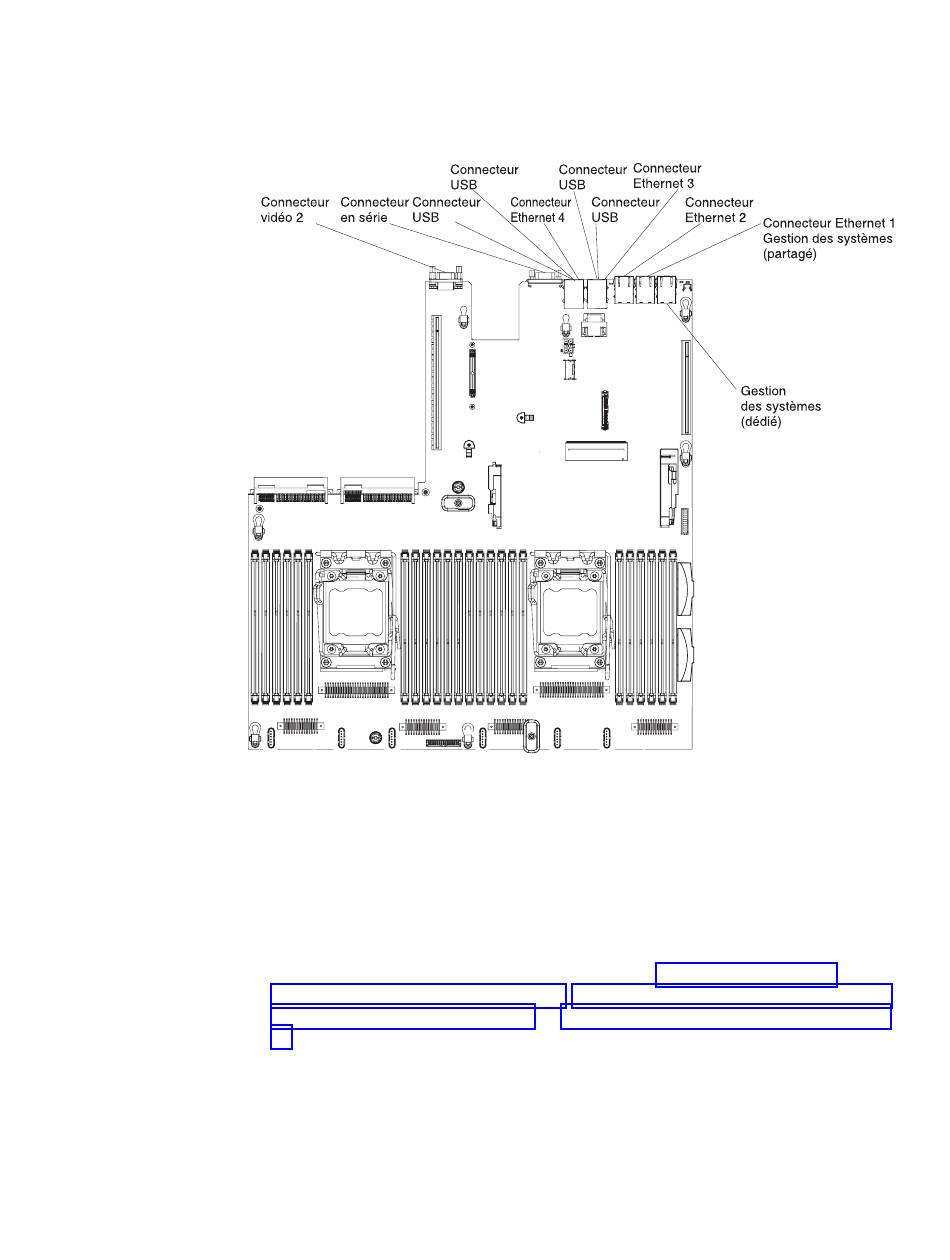

La figure suivante présente les connecteurs externes de la carte mère.
Figure 16. Connecteurs externes de la carte mère
Commutateurs, cavaliers et boutons de la carte mère
La figure suivante présente l'emplacement des commutateurs, des cavaliers et des
boutons sur le serveur.
Important :
1. Avant de modifier la position d'un commutateur ou d'un cavalier, mettez le
serveur hors tension et débranchez tous les cordons d'alimentation et câbles
externes. Consultez les informations des sections «Sécurité», à la page xi,
«Conseils d'installation», à la page 35, «Manipulation des dispositifs sensibles à
l'électricité statique», à la page 38, et «Mise hors tension du serveur», à la page
24.
2. Tous les blocs de commutateurs et de cavaliers de la carte mère n'apparaissant
pas sur les figures de ce document sont réservés.
3. Si un autocollant de protection transparent est présent sur le dessus des blocs
de commutateurs, vous devez le retirer pour accéder aux commutateurs.
Chapitre 2. Installation des unités en option
31
