KEB COMBIVERT F0 Manuel D'instructions page 99

A.4 A.4 A.4 Compensation de glissement Compensation de glissement Compensation de glissement
A.4 A.4 Compensation de glissement Compensation de glissement
Les fluctuations de vitesse dûes à des différences de charge sont
stabilisées sans utiliser de retour.
Instructions de réglage Instructions de réglage
Instructions de réglage Instructions de réglage Instructions de réglage
1. Activer la fonction en entrant "1" dans d.18.
2. Ajuster le paramètre d.4 à la puissance nominale du moteur
connecté.
3. Ajuster par d.20 la fréquence minimum à partir de laquelle
la fonction sera active.
4. Ajuster par d.21 la fréquence maximum jusqu'à laquelle la
fonction sera active.
5. Sélectionner une fréquence basse, au minimum la fréquence
ajustée en d.20. Faire tourner le moteur avec le minimum de
charge possible (si possible sans charge). Changer la
valeur en d.22 pour que l'affichage en d.23 donne la plus
faible valeur possible mais sans jamais atteindre zéro.
6. Mesurer la vitesse du moteur et la noter.
7. Sélectionner le paramètre r.4 et relever l'indication de la
tension de sortie.
8. Appliquer la charge sur le moteur et augmenter la valeur
des paramètres d.18 et d.19 alternativement jusqu'à ce que
la différence de vitesse par rapport à celle relevée au point
6 soit la plus faible possible.
9. Sélectionner le paramètre r.4 puis retirer la charge.
L'affichage de la tension doit revenir au niveau de la tension
relevée au point 7. Si ce n'est pas le cas, d.19 doit être réduit
jusqu'à ce que la valeur soit retrouvée.
10. Si nécessaire, modifier d.18 une nouvelle fois.
11. Vérifier de nouveau le réglage en repartant du point 5.
100

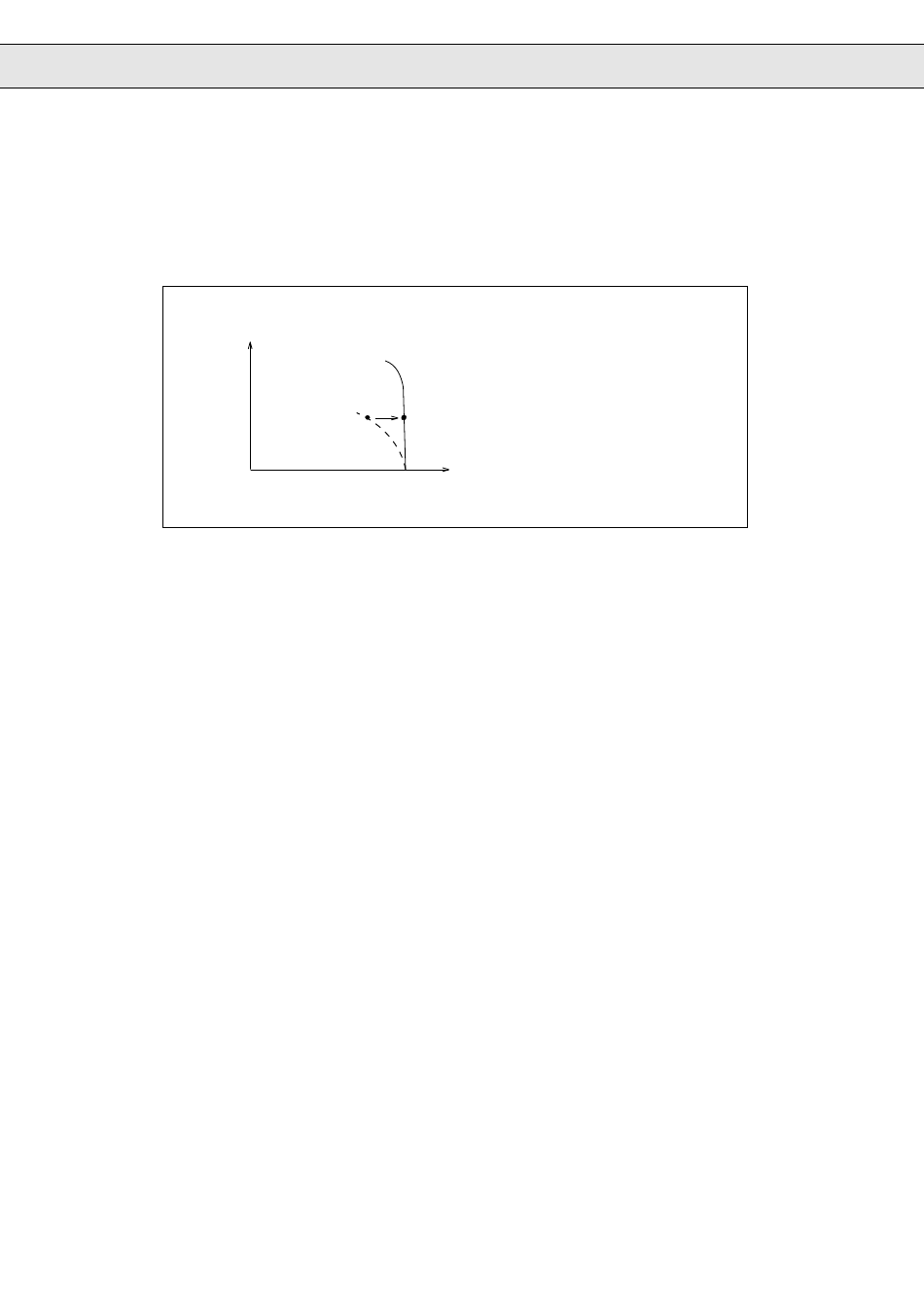

Charge
Load
n 1
n = const
A.4 A.4 A.4 Slip Compensation Slip Compensation Slip Compensation
A.4 A.4 Slip Compensation Slip Compensation
Speed fluctuations that are caused by differing load torques are
stabilized without the use of a tachogenerator feedback.
----- sans compensation de glissement
without slip compensation
___ avec compensation de glissement
n 2
with slip compensation
Vitesse
Speed
Adjusting Instructions Adjusting Instructions
Adjusting Instructions Adjusting Instructions Adjusting Instructions
1. Activate the function by setting d.18 to "1".
2. Adjust parameter d.4 to the rated power of the connected
motor.
3. Adjust in d.20 the minimum frequency at which the slip
compensation shall take effect.
4. Adjust in d.21 the maximum frequency upto which the
function shall be active.
5. Preset a frequency in the lower range it should be at least
the frequency adjusted in d.20. Run the motor with the
smallest possible load (if possible with no load). Now
change the parameter d.22 stepwise until parameter d.23
shows the lowest value, but does not show Zero.
6. Measure the motor speed and make a note of it.
7. Select parameter r.4 and note down the indicated output
voltage.
8. Put load on the motor and gradually increase parameter
d.18 and d.19 alternately until the smallest speed deviation
as compared to the motor speed noted under point 6) is
attained.
9. Select parameter r.4 and take away the load. The displayed
voltage must return to the voltage level which was noted
down under point 7). If this is not the case then d.19 must
be reduced until this status is reached.
10. If necessary, change d.18 again.
11. Recheck the adjustment starting with point 5).
