KEB COMBIVERT F0 Manuel D'instructions page 52

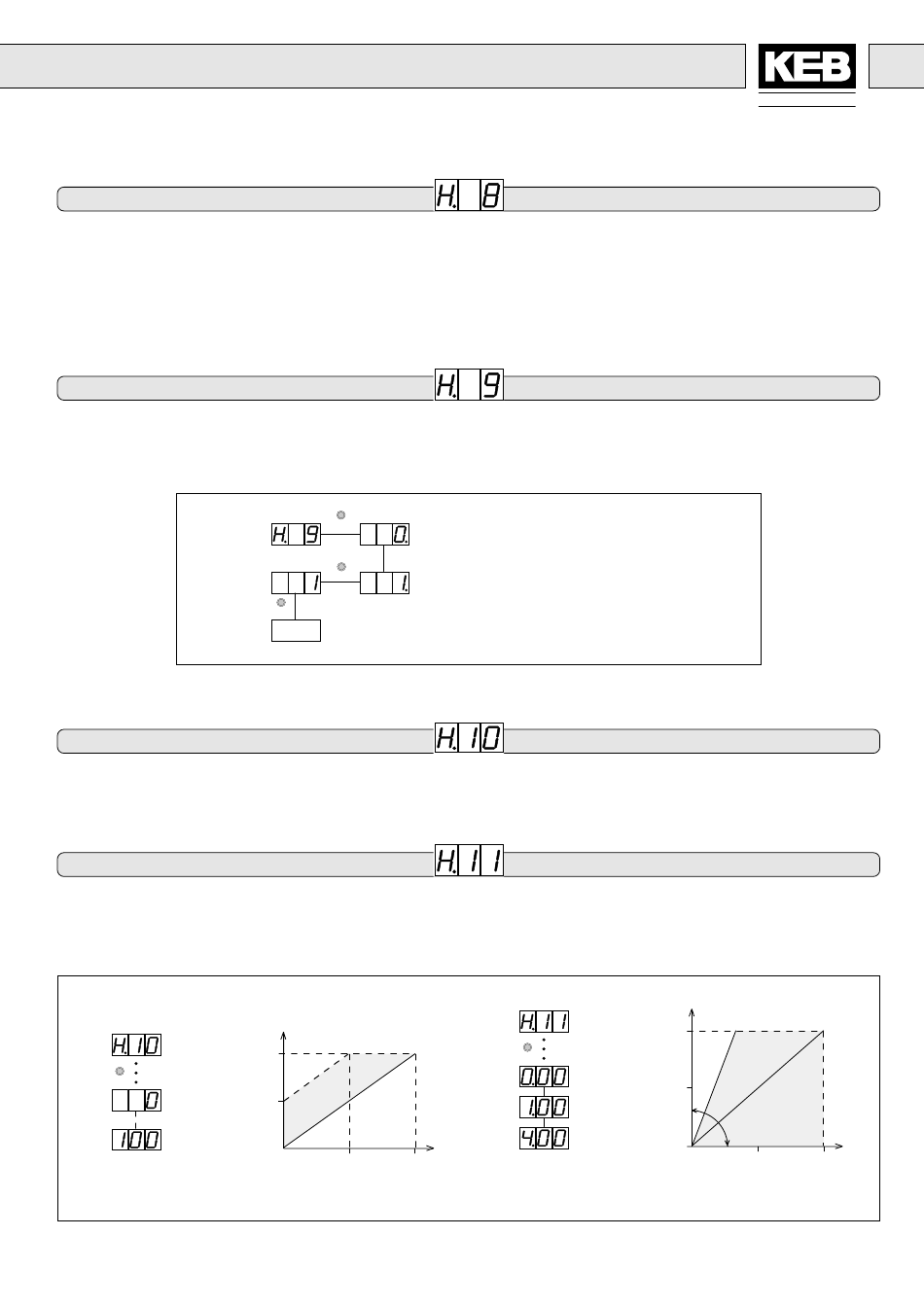

fonction des entrées logiques
Ce paramètre détermine les fonctions des entrées
programmables I1 à I3. Activation des six jeux de
paramètres ou l'une des fonctions additionnelles (frei-
nage DC ou fonction économie d'énergie). Les
combinaisons réalisables sont indiquées en page 27.
Pour mémoriser appuyer deux fois deux fois deux fois sur "ENTER". deux fois
deux fois
fonction de la sortie analogique
Ce paramètre permet d'affecter à la sortie analogique
soit l'image de la fréquence, soit l'image de la charge en
sortie du variateur de fréquence (voir aussi page 33).
offset de la sortie analogique
Ce paramètre permet de régler la valeur mini du signal
délivré sur la sortie analogique (voir page 33).
gain de la sortie analogique
Ce paramètre permet d'adapter l'évolution du signal
délivré sur la sortie analogique à la plage de mesure
souhaitée ou la résistance interne de l'appareil de
mesure (voir page 33).
11 V
FUNCT
%
5,5 V
%
FUNCT
ENTER
ENTER
Mémoriser
Store
U
50 %
0 %
0 V
0 204 Hz 408 Hz
0 100 % 200 %
COMBIVER COMBIVER COMBIVERT F0
COMBIVER COMBIVER
In - function parameter set
The input function determines the occupation of the
control inputs I1—I3. Up to six additional parameter sets
or one additional function (DC-Braking or energy saving
function) can be selected. The possible combinations
are shown on page 27. To store press "ENTER" twice
analog output function
The parameter determines whether the actual frequency
or the frequency inverter utilization is represented at the
analog output (also refer to page 33).
– Fréquence actuelle de sortie / Actual frequen-
cy
– Charge variateur / Rate of utilization
analog output offset y
This parameter allows the adjustment of Offset for the
analog output signal (see page 33).
analog output gain
This parameter permits the adaptation of the analog
output signal to the required measuring range or the
internal resistance of the measuring device (see page 33).
FUNCT
T F0 T F0 T F0
T F0
ANTRIEBSTECHNIK
S O C I E T E
F R A N C A I S E
U
11 V
4.00
5,5 V
1.00
0.00
0 V
0 204 Hz 408 Hz
0 100 % 200 %
twice twice twice. twice
53
