5.6 5.6 5.6 Entrées programmables I1—I3 Entrées programmables I1—I3 Entrées programmables I1—I3
5.6 5.6 Entrées programmables I1—I3 Entrées programmables I1—I3
Par l'utilisation des entrées programmables, six jeux de paramètres
et différentes fonctions additionnelles du variateur peuvent être
activées. Les entrées peuvent être activées codées ou non codées
(par exemple avec un automate programmable).

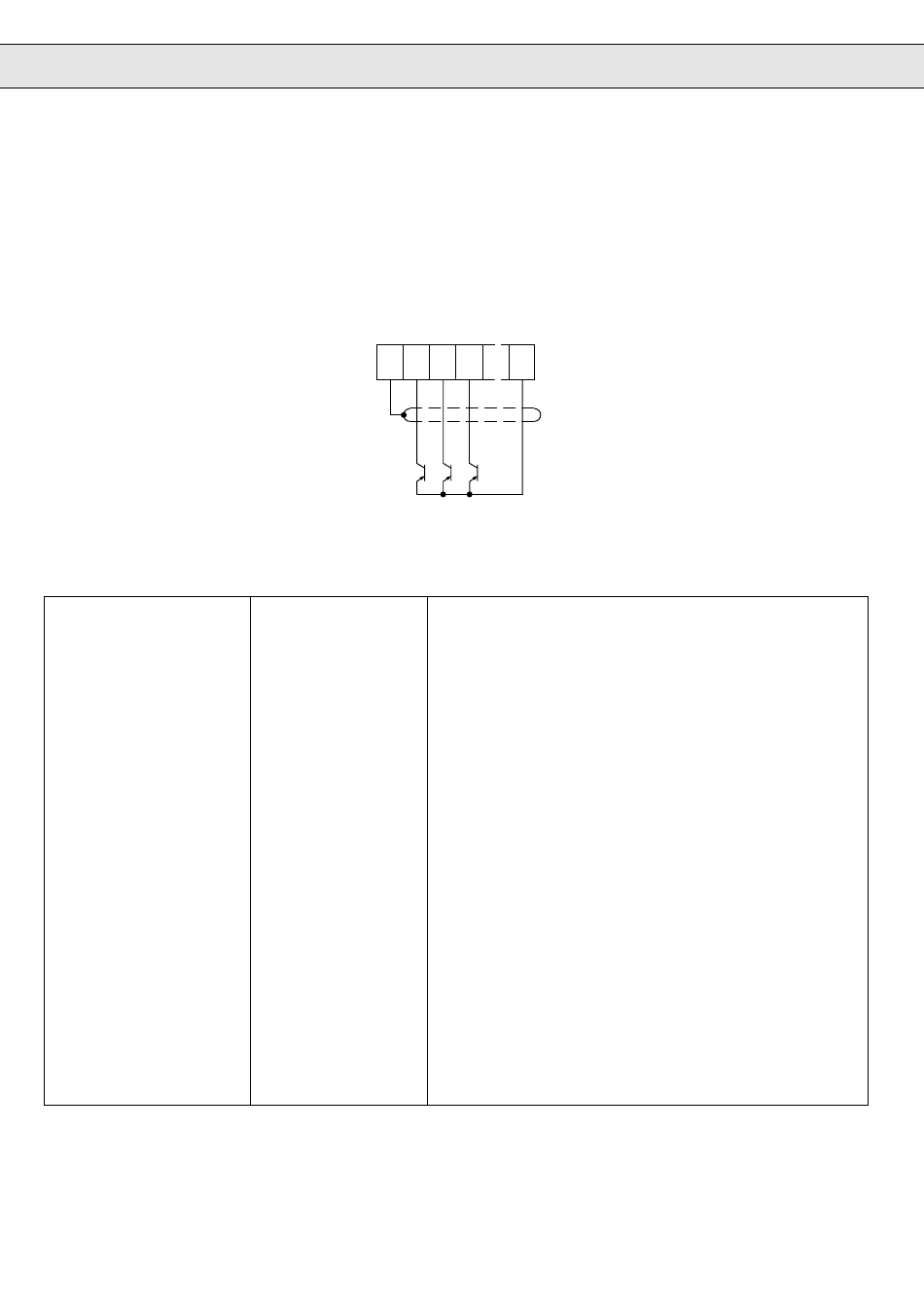

Commande en PNP sans séparation
galvanique 13—30 V ±0 % filtrée.
PNP activation not potential-separated
13...30 V ±0 % smoothed.
Dans les six jeux de paramètres, les paramètres suivants peuvent
être programmés.
Paramètres - r
Paramètres - o
Paramètres - P
Paramètres - H
Paramètres - L
Paramètres - d
Paramètres - C
De plus, les fonctions freinage DC ou Economie d'énergie peuvent
être activées.
26
5.6 5.6 5.6 5.6 5.6
By means of the programmable inputs six additional parameter
sets and different additional functions of the frequency inverter can
be activated. The inputs can be activated either coded (e.g. for
PLC) or uncoded.
GND I1 I2 I3
4 5 6 7
In the six additional parameter sets the following parameters can
be programmed.
r.19 consigne vitesse / reference setting
r.20 sélection sens de rotation / rotation setting
tous / all
tous / all
H.0 sélection consigne analogique / presetting mode reference value
H.1 inversion consigne analogique / logic of analog inputs
H.3 inversion sortie logique / output logic
H.4 fonction sortie 1 / out1-function
H.5 fonction sortie 2 / out2-function
H.9 fonction sortie analogique / analog output function
H.10 offset sortie analogique / analog output offset
H.11 gain sortie analogique / analog output gain
tous / all
tous / all
C.0 limite absolue fréquence maximum / limit of maximum reference A
C.2 verrouillage sens de rotation / rotation loack
C.6 niveau automatique freinage DC / DC-level-auto-set
C.7 choix activation freinage DC / DC-braking mode
C.8 fréquence porteuse / carrier frequency
C.10 stabilisation tension de sortie / output voltage stabilization
C.14 offset de la consigne analogique / zero clamp speed
C.15 sélection modulation / select mode of modulation
In addition to it DC-Braking or Energy-Saving Function can be
activated by way of input I3.
Programmable Inputs I1—I3 Programmable Inputs I1—I3 Programmable Inputs I1—I3 Programmable Inputs I1—I3 Programmable Inputs I1—I3
+15V
Paramétrage par défaut
I1 =
I2 =
14
I1 + I2 =
I3 =
Presetting:
I1 =
I2 =
I1 + I2 =
I3 =
Jeu 1
Jeu 2
Jeu 3
Freinage DC
Set 1
Set 2
Set 3
DC-Braking
