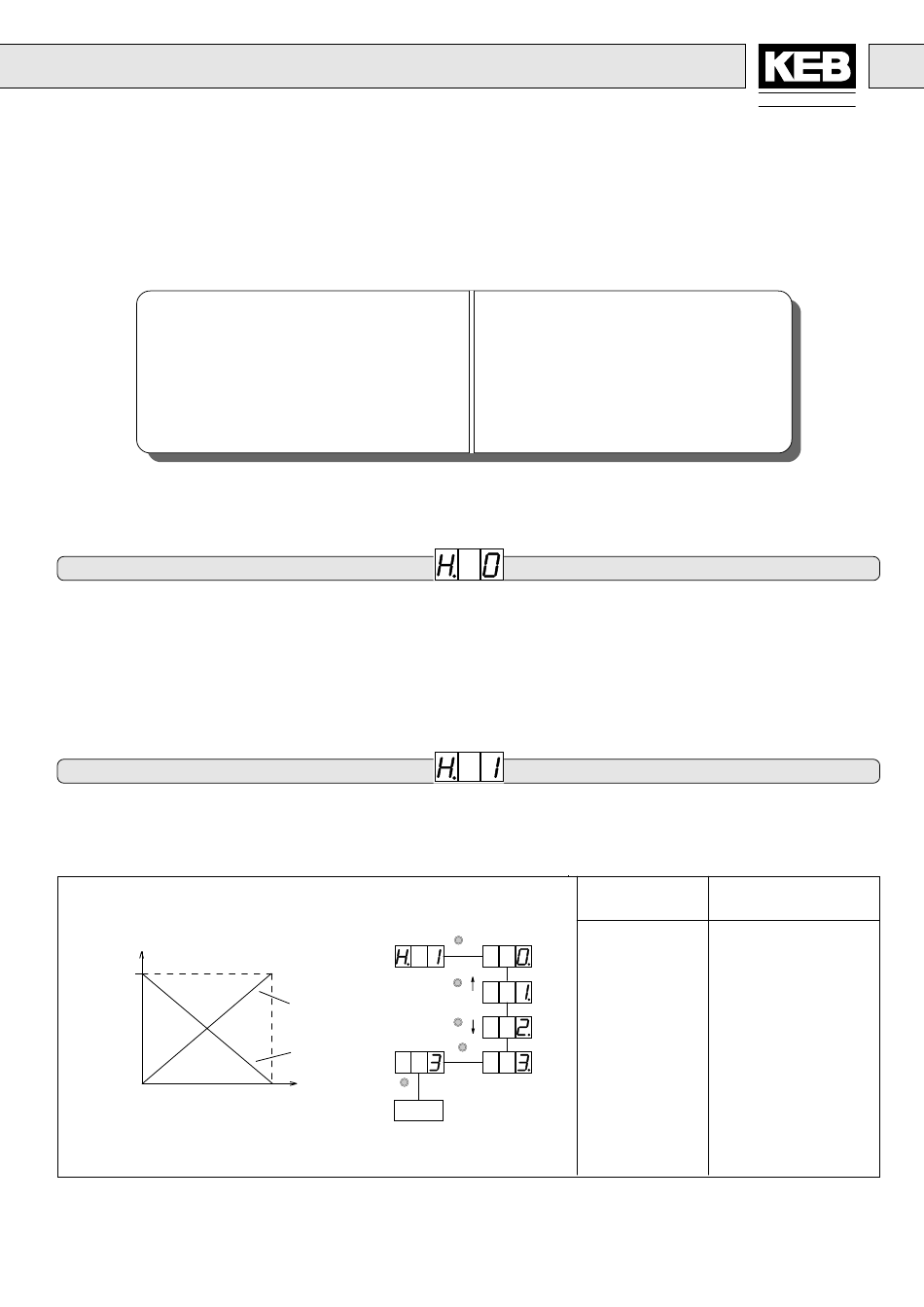

6.5 6.5 6.5 Configuration entrées/sorties Configuration entrées/sorties Configuration entrées/sorties
6.5 6.5 Configuration entrées/sorties Configuration entrées/sorties
Les paramètres entrées/sorties (paramètres H), déterminent
l'affectation et la fonction des entrées et sorties analogiques et
logiques.
H.0 : sélection de la consigne analogique
H.1 : inversion de la consigne analogique
H.3 : inversion des sorties logiques
H.4 : fonction de la sortie Out 1
H.5 : fonction de la sortie Out 2
H.7 : inversion entrées logiques
H.8 : fonction des entrées logiques
H.9 : fonction de la sortie analogique
H.10 : offset de la sortie analogique
H.11 : gain de la sortie analogique
sélection de la consigne analogique
Avec ce paramètre le variateur est adapté au type de
consigne souhaité. Les différentes combinaisons
réalisables sont indiquées dans le tableau 1 de la page
24. Si une consigne en courant est envoyée à la borne
REF, le shunt J1 doit être soudé.
La valeur est mémorisée en appuyant deux fois
"ENTER".
inversion de la consigne analogique
Ce paramètre permet de sélectionner l'entrée REF ou
REF2 et de déterminer si l'entrée doit être inversée ou
non.
f
f max
f min
0
deux fois deux fois sur deux fois
deux fois
non inversée
not inverted
inversée
inverted
U REF
ENTER
10 V
Mémoriser
Store
COMBIVER COMBIVERT F0 COMBIVER
COMBIVER COMBIVER
6.5 6.5 6.5 Input/Output Handler Input/Output Handler Input/Output Handler
6.5 6.5 Input/Output Handler Input/Output Handler
The Input/Output Parameters (H-Parameter) determine the
occupancy and the function of the analog and digital inputs and
outputs.
H.0 : presetting mode reference value
H.1 : logic of analog inputs
H.3 : output logic
H.4 : Out 1 - function
H.5 : Out 2 - function
H.7 : input logic
H.8 : In -function parameter set
H.9 : analog output function
H.10 : analog output offset
H.11 : analog output gain
presetting mode reference value
With the presetting mode of reference value the unit is
adjusted to the given set values. The possible
combinations are listed in table 1 on page 24. If a current
shall be applied through the REF input then jumper 1
must be soldered in.
The input is stored by pressing "ENTER" twice
logic of analog inputs
With this parameter the input REF or REF2 is selected
and determined whether the input shall be inverted/not
inverted.
Entrée / Input
REF
FUNCT
REF
DOWN
REF2
UP
ENTER
REF2
T F0 T F0 T F0
T F0
ANTRIEBSTECHNIK
S O C I E T E
F R A N C A I S E
twice twice
twice. twice
Logique / Logic
non inversée
not inverted
inversée
inverted
non inversée
not inverted
inversée
inverted
