KEB COMBIVERT F0 Manuel D'instructions page 97

A.2 A.2 A.2 Fonction LAD-Stop Fonction LAD-Stop Fonction LAD-Stop
A.2 A.2 Fonction LAD-Stop Fonction LAD-Stop
La fonction LAD-Stop permet deux types de protection:
a) la fonction LA-Stop
b) la fonction LD-Stop
a) a) a) a) a) LA-Stop LA-Stop LA-Stop LA-Stop LA-Stop
Cette fonction évite la mise en sécurité du variateur de fréquence
par sur-intensité pendant la phase d'accélération. Elle est activée
par P.3 et ajustable de 10 à 150 %. Cette fonction peut être
désactivée par P.13.

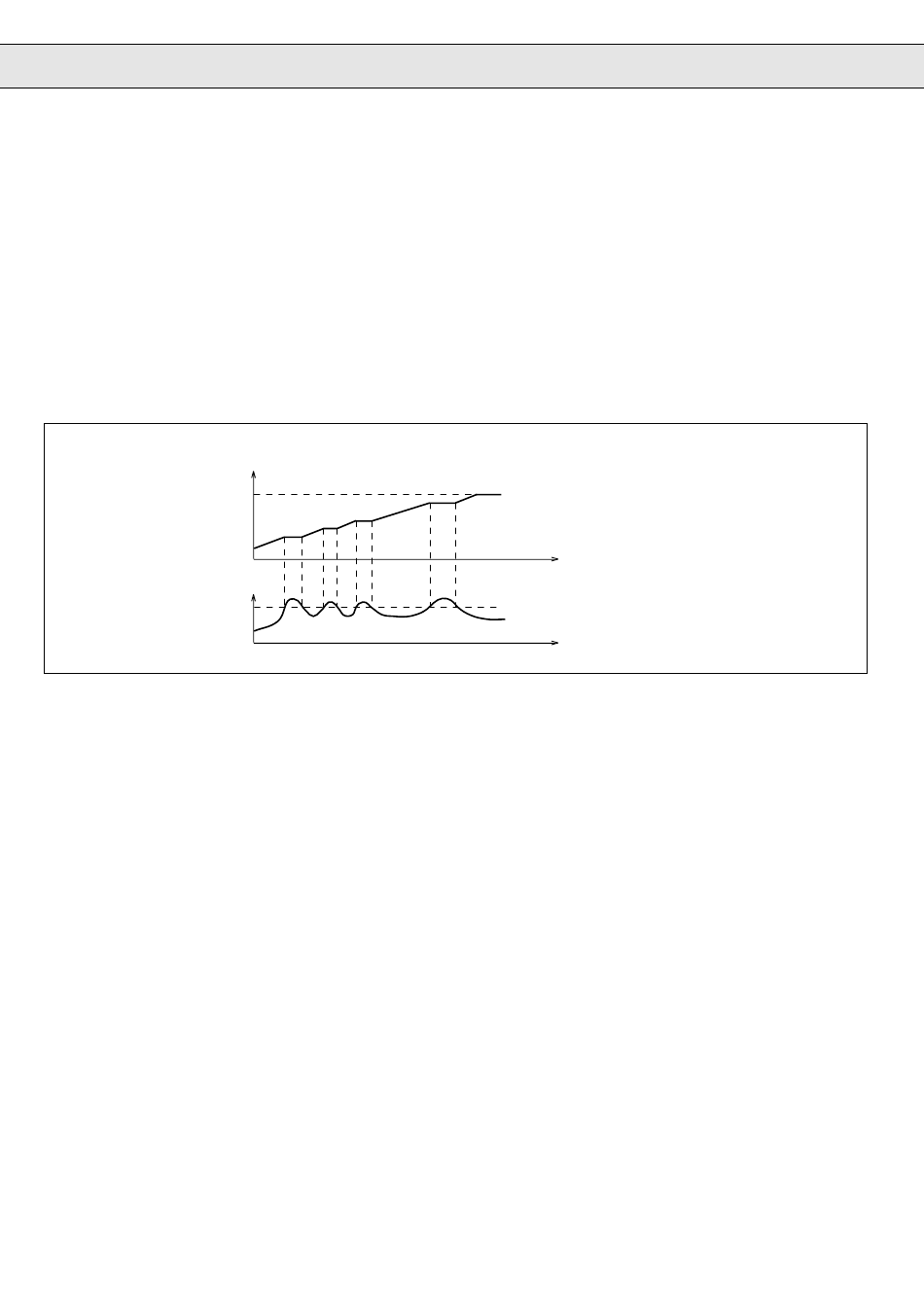

f /f
actuelle
f
consigne
Niveau LA-Stop
LA-Stop Level
b) b) b) b) b) LD-Stop LD-Stop LD-Stop LD-Stop LD-Stop
Pendant la décélération, l'énergie renvoyée par le moteur augmente
la tension dans le circuit intermédiaire.
Si l'énergie est trop importante, le variateur peut se mettre en
sécurité OP ou OC. En activant la fonction LD-Stop par P.13, la
rampe de décélération est régulée en fonction du niveau de
tension dans le circuit intermédiaire (P.14) ou du courant du circuit
intermédiaire (P.0) évitant ainsi des mises en sécurité.
98
actual
/f
set
I
A.2 A.2 A.2 LAD-Stop Function LAD-Stop Function LAD-Stop Function
A.2 A.2 LAD-Stop Function LAD-Stop Function
The LAD-Stop function provides two protective measurements,
a) the LA-Stop Function
b) the LD-Stop Function
a) a) a) a) a) LA-Stop LA-Stop LA-Stop LA-Stop LA-Stop
This function protects the frequency inverter against switch-off by
overcurrent during the acceleration phase. The current level ist
adjustable with P.3 in the range of 10—150 %. The function can be
deactivated with P.13.
Plage de réglage
Adjustment Range
10—150 %
t
t
b) b) b) b) b) LD-Stop LD-Stop LD-Stop
LD-Stop LD-Stop
During deceleration energy is refed into the frequency inverter
which causes a rise of the intermediate circuit voltage.
If too much energy is refed the frequency inverter may trip to OP or
OC error. If the LD-Stop function has been activated with P.13 the
DEC ramp is regulated according to the adjusted intermediate
circuit voltage (P.14) or the intermediate circuit current (P.3) thus
eliminating errors to a large extent.
Résolution
Resolution
1 %
