Essais
3.2 Essais supplémentaires
3.2.2.3
Mesure de la tangente de l'angle de pertes "tan δ" sur des bobines élémentaires
Notions de base
Les pertes diélectriques dans l'isolation principale (pas des encoches de la bobine par rapport à
la terre) des bobines élémentaires.
Les bobines sont fabriquées au cours des mêmes processus de fabrication et à partir des mêmes
lots de matériaux que l'enroulement de la machine. L'imprégnation s'effectue dans les modèles
d'encoche, dont les dimensions correspondent aux encoches du paquet de tôles, et au cours du
même processus d'imprégnation que l'enroulement lui-même.

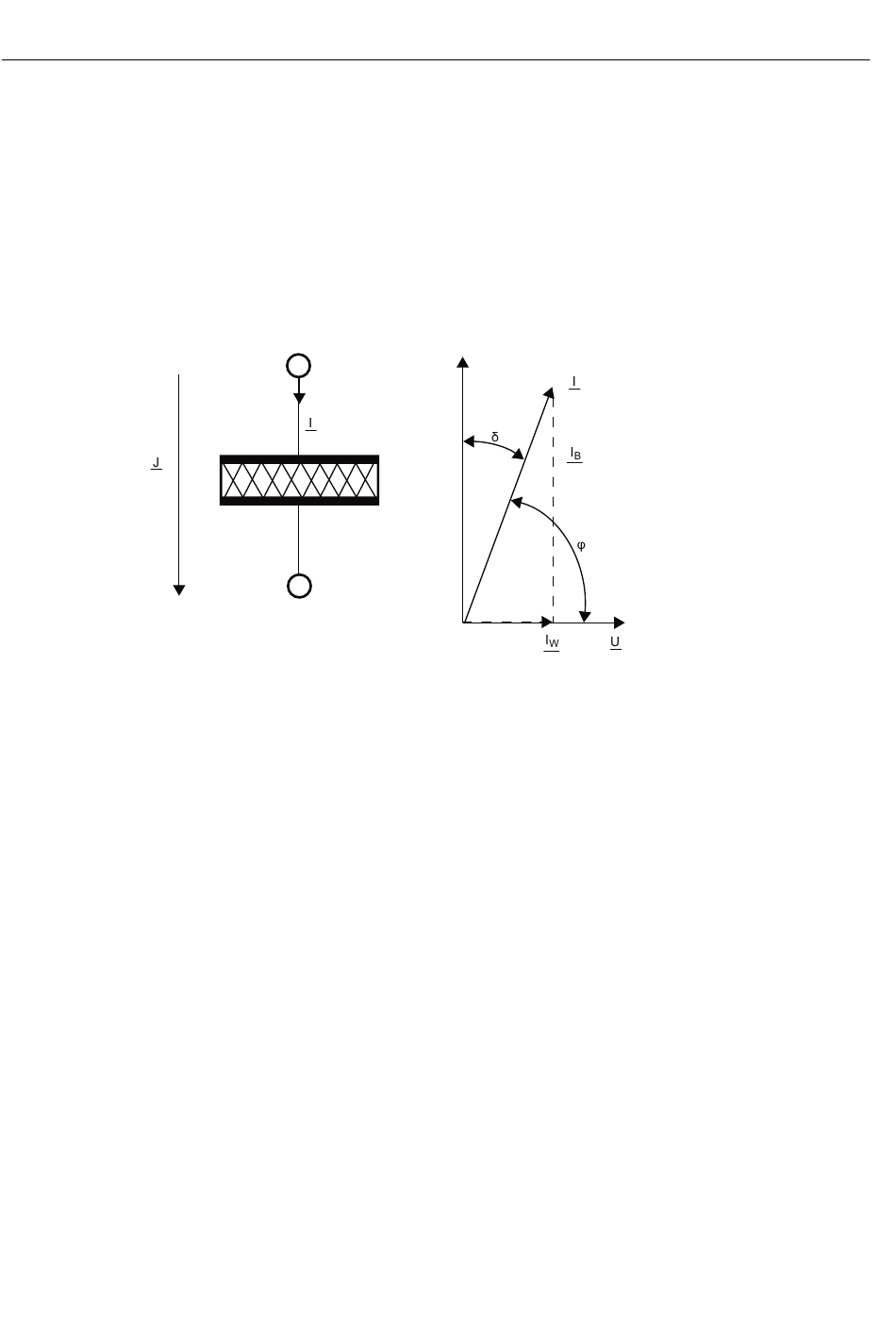

Figure 3-22
La tangente de l'angle de pertes est définie comme le rapport entre le courant actif et le courant
réactif :
Lors de la mesure sur des bobines élémentaires, les influences des champs périphériques et du
dispositif anti-effluves ohmique peuvent être éliminées dans une large mesure grâce à des
électrodes de blindage, de manière à ce que seul l'état de l'isolation des encoches puisse être
évalué.
Moyens d'essai
Un pont de mesure de Schering classique ou des systèmes de mesure électroniques peuvent être
utilisés pour la mesure de la tangente de l'angle de pertes. Le circuit de mesure pour un système
de mesure électronique et un objet d'essai avec électrodes de blindage (côtés de la bobine ou
tige) est illustré dans le schéma de principe suivant. Plus d'informations dans CEI 60034-27-3.
84
Définition de la tangente de l'angle de pertes tan δ
tan δ = I
/ I
W
B
Manuel de référence Rev.202008101427 Factories NMA, RHF and SEDL
SIMOTICS 1L, 1M, 1N, 1P, 1R, 1S
