3.1.7
Mesure de l'intensité vibratoire
Notions de base
La mesure de l'intensité vibratoire est réalisée selon CEI / EN 60034‑14.
Les valeurs limites définies pour l'intensité vibratoire doivent être respectées afin d'éviter les
dommages sur les parties de l'installation et sur le moteur en lui-même, dus à des vibrations
élevées.
Déroulement de l'essai
Après le rodage des paliers, les vitesses de vibration sont mesurées dans les sens horizontal,
vertical et axial à la tension et la fréquence assignées au niveau des logements de palier côtés D
et N.
Points de mesure
Horizontal
Vertical
Axial
+ 45°
- 45°

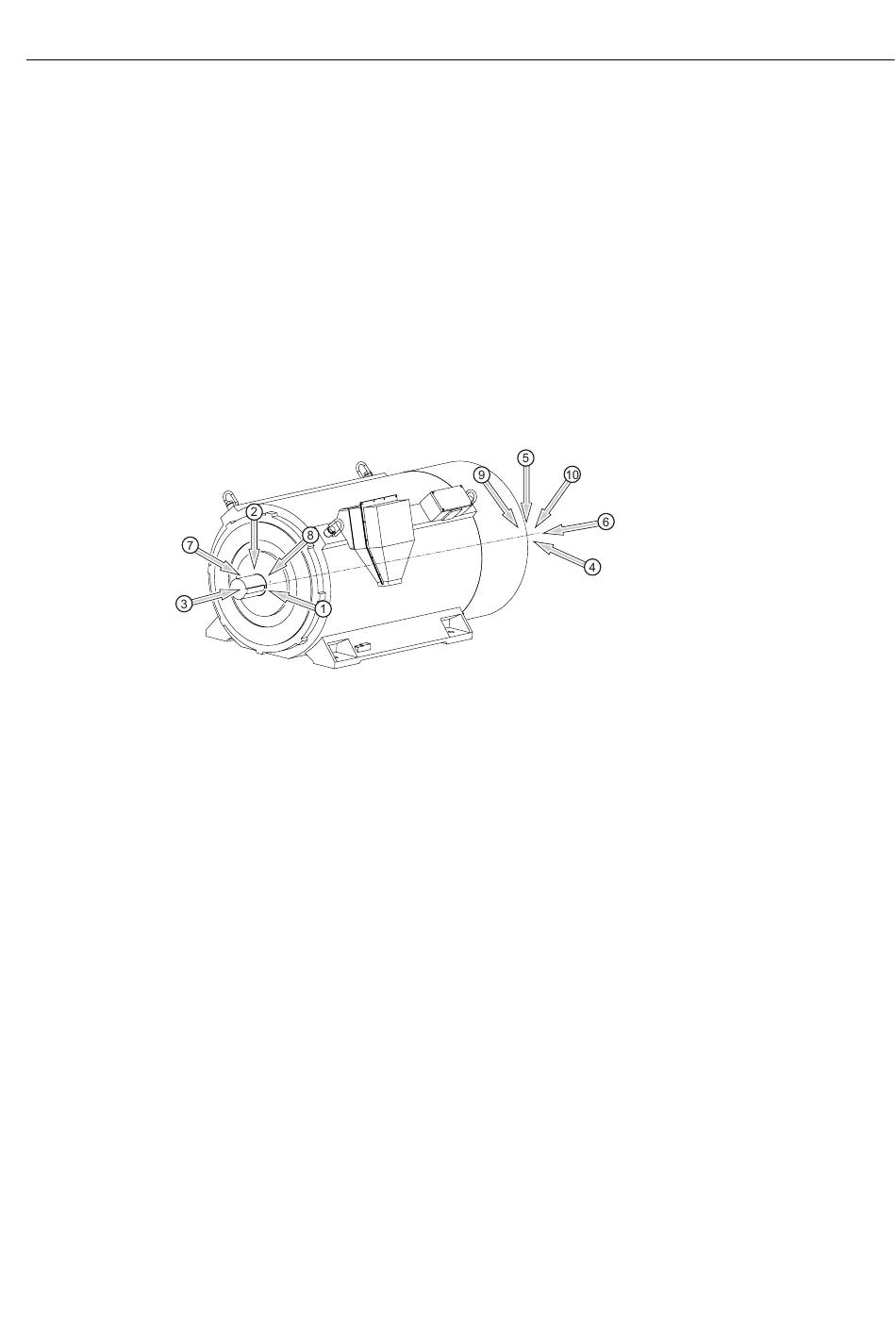

Figure 3-2
Dans le cas des paliers lisses, les vibrations de l'arbre sont en outre mesurées aux points de
mesure
Résultat
Les résultats de la mesure de l'intensité vibratoire sont comparés aux prescriptions de la norme
CEI / EN 60034-14 et sont documentés en même temps que les conditions de service dans un
certificat 3.1, ou dans un certificat 3.2 si la réception client a été commandée.
SIMOTICS 1L, 1M, 1N, 1P, 1R, 1S
Manuel de référence Rev.202008101427 Factories NMA, RHF and SEDL
Points de mesure et sens de mesure de l'intensité vibratoire pour les vibrations des logements
de palier
⑦
⑩
à
si des capteurs correspondants sont rapportés.
Côté D
①
②
③
⑦
⑧
Essais
3.1 Essai individuel
Côté N
④
⑤
⑥
⑨
⑩
39
