Essais
3.1 Essai individuel
Déroulement de l'essai
1. La mesure est effectuée entre les bouts d'arbre.
Résultat
Lorsque les valeurs limites selon le plan d'essai sont dépassées, un palier (côté NDE) doit être
isolé.
Les valeurs de mesure et le résultat de l'essai sont documentés dans un certificat 3.1, ou dans un
certificat 3.2 si la réception client a été commandée.
3.1.14
Mesure de l'isolement du palier selon API 541
Notions de base
Une tension dans l'arbre trop élevée peut provoquer le claquage du film de graisse ou d'huile des
paliers. Les courants circulaires qui en résultent peuvent endommager les paliers. La mesure de
la résistance d'isolement des paliers vérifie si l'isolement électrique est suffisant pour empêcher
l'apparition de courants circulaires.
Moyens d'essai
Un mégohmmètre est utilisé en tant que moyen d'essai.
Déroulement de l'essai
La mesure est effectuée en interne par la production.
• Pour les paliers à roulement, la résistance d'isolement est mesurée sur le logement à une
• Pour les paliers lisses, la résistance d'isolement est mesurée après le montage des capteurs
52

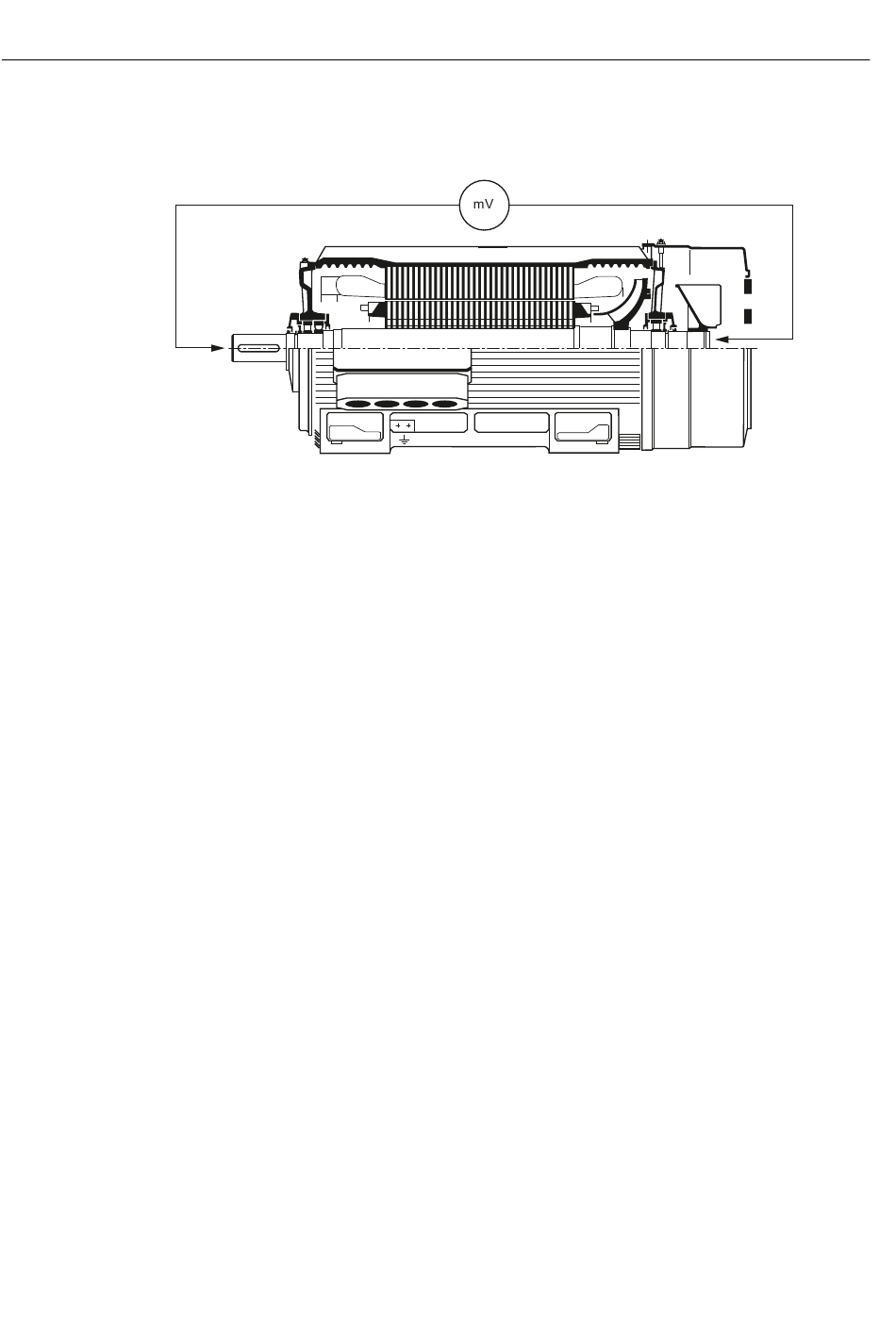

Figure 3-12
Mesure de la tension dans l'arbre
tension d'essai de 100 V ou 250 V par exemple. La mesure a lieu après le montage du palier
isolé et avant la fixation du support de palier.
de vibration de l'arbre.
Manuel de référence Rev.202008101427 Factories NMA, RHF and SEDL
SIMOTICS 1L, 1M, 1N, 1P, 1R, 1S
