Essais
3.1 Essai individuel
3.1.6

"Soft Foot Test" selon API 541

Notions de base
• API 4th edition 4.3.1.15
• API 5th edition 6.3.1.16
Le moteur est monté solidement sur une table d'essai sans déformation pour tous les essais de
vibrations (vibrations de l'arbre et du carter). L'essai est uniquement possible pour les moteurs
de forme IM B3 et s'effectue à l'arrêt.
L'essai "Soft Foot Test" permet de déterminer si le moteur est monté conformément aux
exigences pour la mesure des vibrations.
Déroulement de l'essai
1. La machine est placée sur la table d'essai.
2. Un calibre d'épaisseur est utilisé pour déterminer le nombre de cales requis pour un appui
3. La machine est fixée sur la table d'essai au niveau de tous les pieds. La fixation est effectuée
4. La fixation est desserrée individuellement au niveau de chaque pied. Ce faisant, on mesure
Résultat
La machine est installée conformément aux exigences du "Soft Foot Test".
38
uniforme de tous les pieds de la machine. Les différences mesurées entre les pieds de la
machine sont compensés par des cales d'épaisseur.
à proximité de chaque pied. Les éléments de serrage doivent être disposés à l'horizontale
dans la mesure du possible et couvrir plus de la moitié de la largeur ou de la profondeur des
pieds sur la surface des pieds.
l'importance de la déformation résiduelle de la machine. La déformation ne doit pas dépasser
la valeur limite. Le résultat est documenté en interne.

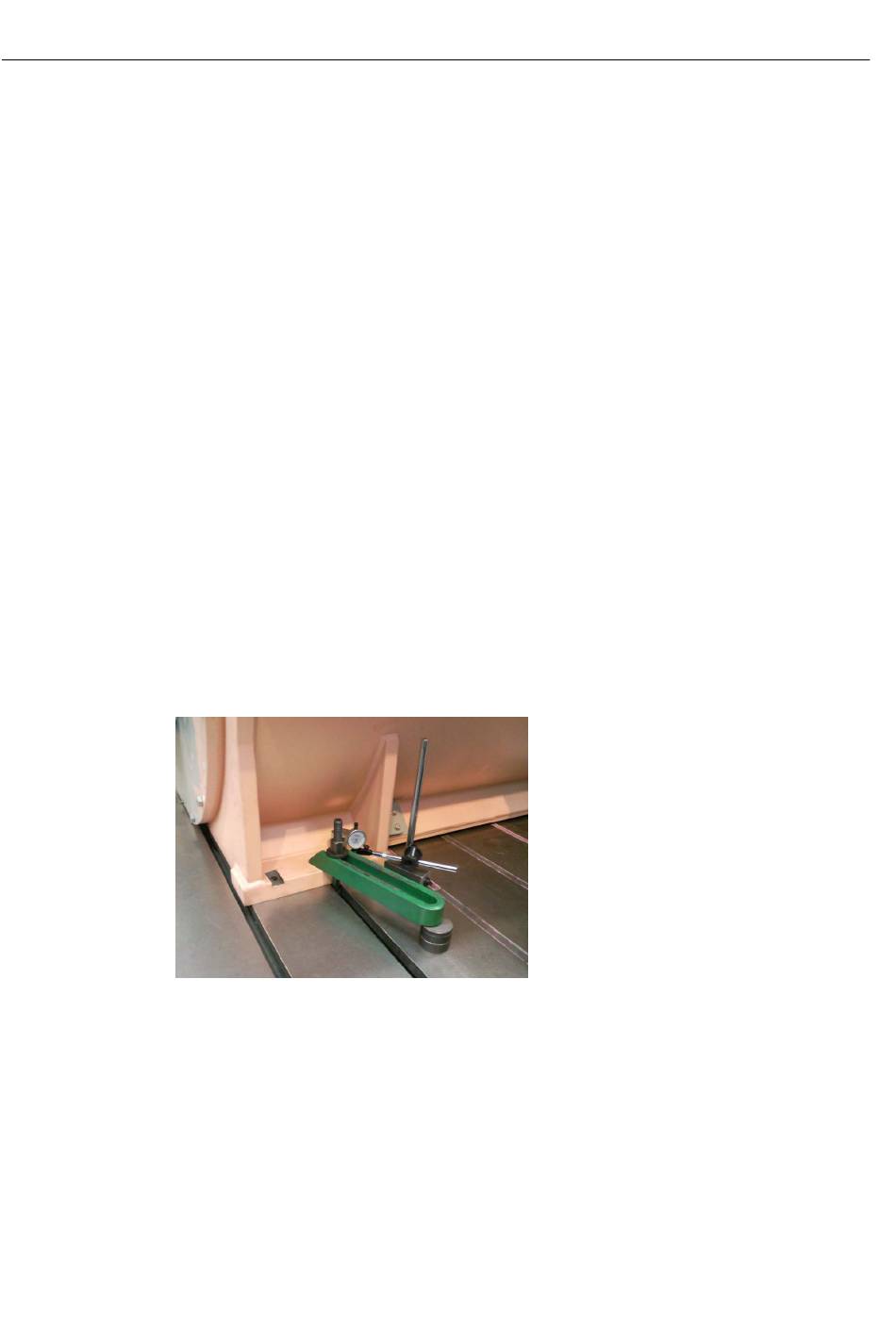

Figure 3-1 Soft Foot Test
