Montieren Sie den Streifschutzbehälter (15) mit 3
Selbstbohrschrauben auf die Heizungseinheit (13)
(Situation N).
Stellen Sie die Heizungseinheit (13) wieder an den schrä
gen Teil im hinteren Bereich des Gehäuses.
Befestigen Sie mit 4 Selbstbohrschrauben die ganze Hei
zungseinheit (13) im Gehäuse (14) (Situation M)
(Achtung: stützen Sie die Heizungseinheit
während des Anschraubens mit einer Hand
ab. Wenn die Einheit herunterfällt, können
große Schäden in der Elektronik entstehen,
und es kann zu gefährlichen Situationen
kommen!).
Befestigen Sie die 2 Selbstbohrschrauben, welche die
Wärmeabfuhr (12 – Abbildung G) mit dem Einbau-
rahmen (7 – Abbildung G) verbinden (Situation K).
Drücken Sie den Kabelbaum in die Kabelklemme zurück
und verschließen Sie diese (Situation L).
Montieren Sie mit 4 Selbstbohrschrauben die Abdeck-
platte (17) der Hauptplatine im Gehäuse (14)
(Situation J).
Stellen Sie die Effektscheibe (11) jetzt vorsichtig in den
Ofen, indem Sie die Scheibe mit einer Hand oben und
der anderen Hand unten festhalten. Stecken Sie erst die
Oberseite ein. Stellen Sie die Effektscheibe (11) auf dem
Glutbett ab (Situation I en H).
Halten Sie die Scheibe jetzt mit beiden Händen an der
Seite fest und bewegen Sie die Effektscheibe (11)
zwischen dem Glutbettprofi l (16) und der Flammenein-
heit (19) vorsichtig nach unten. Achten Sie darauf, dass
die Scheibe zentriert steht (Situation H).
Setzen Sie die Toplight-Platte (10) vorsichtig in den Ofen
und legen Sie diese auf dem Glutbett ab, so dass die
Kabel angeschlossen werden können.
Verbinden Sie die drei Kabel (es ist egal, welches Kabel
wo montiert wird), indem Sie die Stecker mit den Stec
kern auf den kleinen Platinen, die sich auf der Toplight-
Platte (10) befi nden (Situation G) zusammenführen.
Die Effektscheibe (11) kann ein wenig nach hinten
gedrückt werden.
Es ist jetzt ausreichend Platz vorhanden, die Toplight-
Platte (10) anzuheben und an der Stelle zu positionieren,
wo sie befestigt werden soll.
Heben Sie mit der einen Hand die Toplight-Platte (10)
etwas an und positionieren Sie mit der anderen Hand die
Linksstütz-Effektscheibe (8) links in die Position, in der
sie befestigt werden soll (Situation F).
Verfahren Sie ebenso mit der Rechtsstütz-Effektscheibe
(9).
Befestigen Sie die Rechtsstütz-Effektscheibe (9)
2 Selbstbohrschrauben (Situation E) ab.
Befestigen Sie die Linksstütz-Effektscheibe (10)
mit 3 Selbstbohrschrauben.
Befestigen Sie die Schutzstreifen-Effektscheibe (7) mit 3
Selbstbohrschrauben (Situation C).
Positionieren Sie den Holz- (Abbildung H) of Marmor
kieselrahmen (Abbildung I) auf dem Glutbett
(Abbildungen H und I) (siehe Kapitel 8).
463385-D84-03-NL.indd Sec2:11 463385-D84-03-NL.indd Sec2:11
INSTALLATIONS- UND SERVICEHANDBUCH
Befestigen Sie die Scheibe (4), die Zierstreifen (2 en 3)
Standby
und das Lufteintrittsprofi l (1) (siehe Kapitel 7).
Flammen und Glüheffekt höher
(bitte schrittweise drücken)
Heizelement I
EIN / AUS
Heizelement II
EIN / AUS
Flammen und Glüheffekt geringer
(bitte schrittweise drücken)
Heizelemente
I und II aus

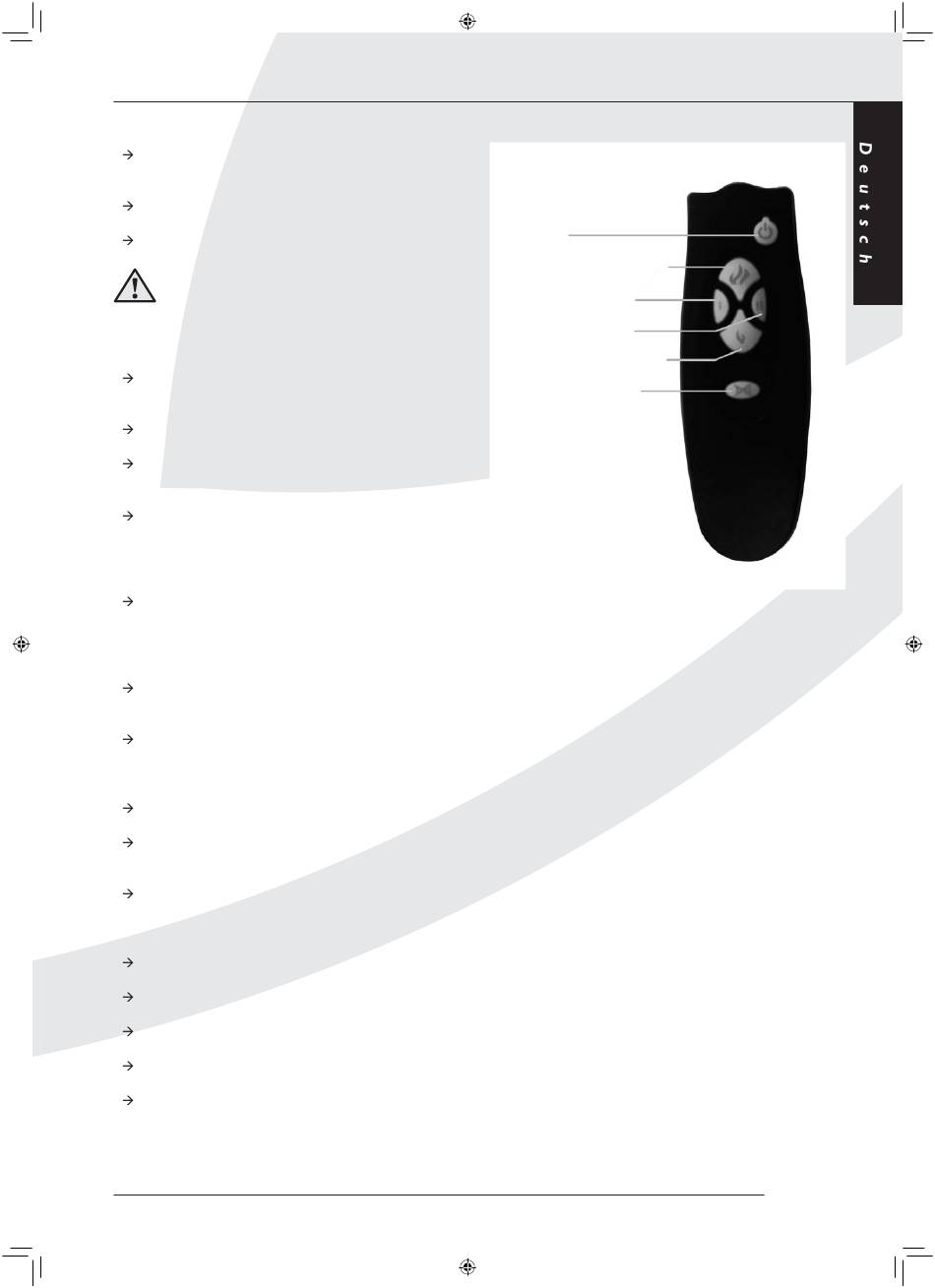

Abbildung J

11. Drahtlose Fernbedienung

Zur Standardausrüstung des Geräts gehört eine
drahtlose Fernbedienung. Hiermit können Sie die im
Gerät vorhandenen Heizelemente ein- und ausschalten,
die Lichtintensität (Höhe des Flammenbildeffekts)
angleichen und das Gerät auf Standby schalten.
In Abbildung J sind die sich auf der Fernbedienung
befi nd-lichen Symbole erklärt.
Die Stromversorgung der Fernbedienung erfolgt durch
Batterien. Die Batterien haben eine Lebensdauer von etwa
einem Jahr. Sie müssen die Fernbedienung bei Benutzung auf
das Gerät richten, weil es sich um eine
Infrarot-Fernbedienung handelt.
Die Fernbedienung funktioniert nur, wenn der Haupt-
schalter des Geräts auf 1 gestellt ist.

12.Thermischer Schutz

Die Heizelemente sind mit einem thermischen Schutz
versehen, um Überhitzung zu vermeiden. Dieser kann die
Heizung ausschalten, wenn die Entlüftung für Warmluft
versperrt wird (siehe Abbildung B).
Nach Abkühlung wird sich das Heizelement automatisch
wieder anschalten. Sollte sich der Schutz aus unerfi ndlichen
Gründen einfach einschalten, wenden Sie sich bitte an Ihren
Lieferanten.
