INSTALLATIONSVORSCHRIFT
Einlegen der Holzblöcke
Verteilen Sie das Vermikulit gleichmässig über den
vordersten und den hintersten Brenner. Achten Sie darauf,
dass nicht zu viel Vermikulit auf Zündstellen des
vordersten und hintersten Brenners liegt.
Übersichtsfoto mit losen Holzblöcken (Fig. 10), Foto mit in
Position gelegten Holzblöcken (Fig. 12)
Stamm 1: An die Nocken auf dem hintersten Brenner.
Stamm 2: In die linke Ecke von Stamm 1.
Stamm 3: In die Mitte des Ofens, an den Anschlag auf der
Vorderseite von Stamm 1. Unterseite auf den
Rand des Brenners.
Stamm 4: Schräg über die Ecke des Brenners.
Stamm 5: Mit dem Knubbel in den Brenner und die
Vorderseite auf die Zähnchen des vordersten
Brenners.
Stamm 6. Schräg über Stamm 4 und schräg hoch zu Stamm 2.
Stamm 7: Schräg über Stamm 1 mit der Astseite nach
unten.
Verteilen Sie die Chips rund um die Blöcke.
Die Chips dürfen an der Vorderseite auf die Zähnchen des
Brenners gelegt werden (schräg hoch).
Nicht gänzlich zulegen, die Luft muss noch vorbeistreifen
können.
Die Blöcke dürfen nicht auf eine andere Weise eingelegt
werden, weil sonst Rußbildung entstehen kann. Auch
dürfen die Blöcke nicht am Zündflammenbrenner anliegen,
da dies die Wirkung der Rauchgassicherung nachteilig
beeinflussen kann.
Gebrauchen Sie keine anderen Materialien als die
mitgelieferten. Die mitgelieferten Materialien sind nicht
brennbar und spezial für dieses Gerät angefertigt.
Demontieren/montieren der
Glasfensterumrahmung
Entfernen Sie die Zierpaneele (diese werden lose
mitgeliefert) (Fig. 8a,b,c).
Entfernen Sie die acht Parker (fig. 8d) mit dem dazu
gelieferten Schlüssel (Fig. 9a).
Heben Sie am Handgriff (fig. 9b) das Glasfenster hoch.
Heben Sie das Glasfenster aus den Haken, indem Sie die
Oberseite ± 1,5 cm nach oben und danach ± 1,5 cm nach
vorne ziehen (fig. 9c).
Danach ziehen Sie die Glasfensterumrahmung an der
Unterseite (fig. 9d) aus dem Gerät. Das Montieren
geschieht in umgekehrter Reihenfolge.
Drahtlose Bedienung
Der Ofen wird Standard mit einer drahtlosen Bedienung
geliefert. Das Gerät ist mit einem stufenlos regelbaren
Gasregelblock versehen. Die elektrische Speisung geschieht
mittels Batterien. Die Lebensdauer der Batterien ist
ungefäht ein Jahr. Die drahtlose Bedienung funktioniert nur
dann, wenn der Zündflammenbrenner brennt.
Warnung:
Sorgen Sie dafür, dass die Antenne nicht zu dicht beim
Zündkabel oder dem Hochspannungstransformator (unter der
Abdeckplatte) liegt. Dies kann den Empfänger beschädigen,
(siehe Abbildung 3)

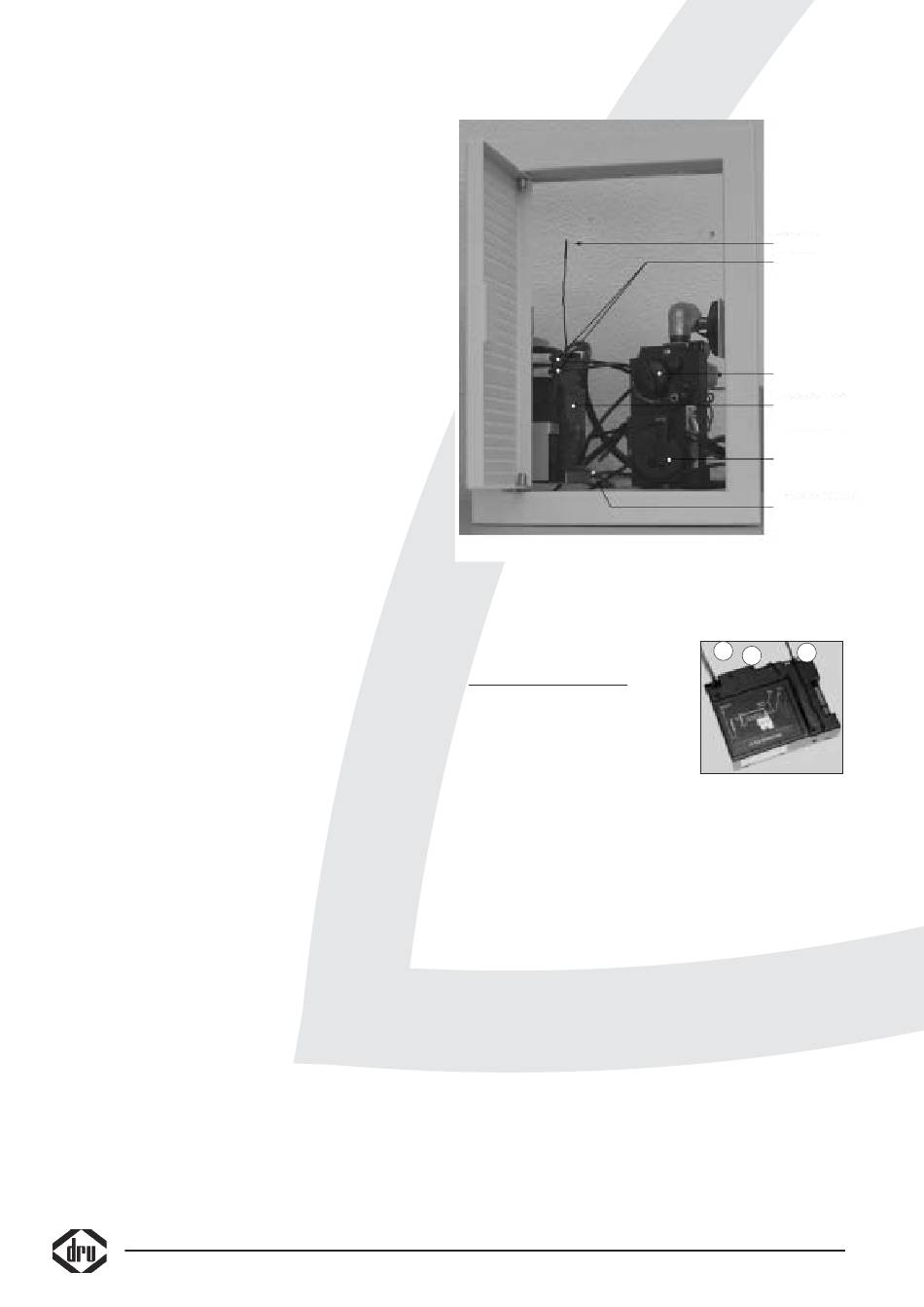

richtige Position Antenne
1. Zündkabel
2. Hochspannungstransformator
3. Antenne
Das Zündkabel darf nicht an Metallteilen entlang gelegt
werden. Dadurch wird der Funke schwach.
Sorgen Sie dafür, dass der Empfänger während
baukundigen- oder Endarbeiten abgedeckt wird, so dass
kein Stoff auf oder in den Empfänger kommen kann.
Sorgen Sie dafür, dass kein Kurzschluss zwischen Batterie(en)
Kasten und Metallteilen des Gerätes entstehen kann.
Dies kann die Abstandsbedienung beschädigen (siehe Abb. 2
Fehlersuchschema).
Das Zündkabel darf also nicht:
- über dem Empfänger (das schwarze Kästchen) liegen
- die Antenne berühren oder diese kreuzen
Einige kurze Worte
Der Ofen wird Standard mit einer drahtlosen Bedienung
geliefert. Das Gerät ist mit einem stufenlos regelbaren
Gasregelblock versehen. Die elektrische Speisung geschieht
mittels Batterien. Die Lebensdauer der Batterien ist
ungefäht ein Jahr. Die drahtlose Bedienung funktioniert nur
dann, wenn der Zündflammenbrenner brennt.
38
Antenne
Kabel der
Thermokuppelung
Knopf B
Hochspannungs
transformator
Knopf A
Zundkabel
1.
3.
2.
Abb. 3
