INSTALLATIE- EN SERVICEHANDLEIDING

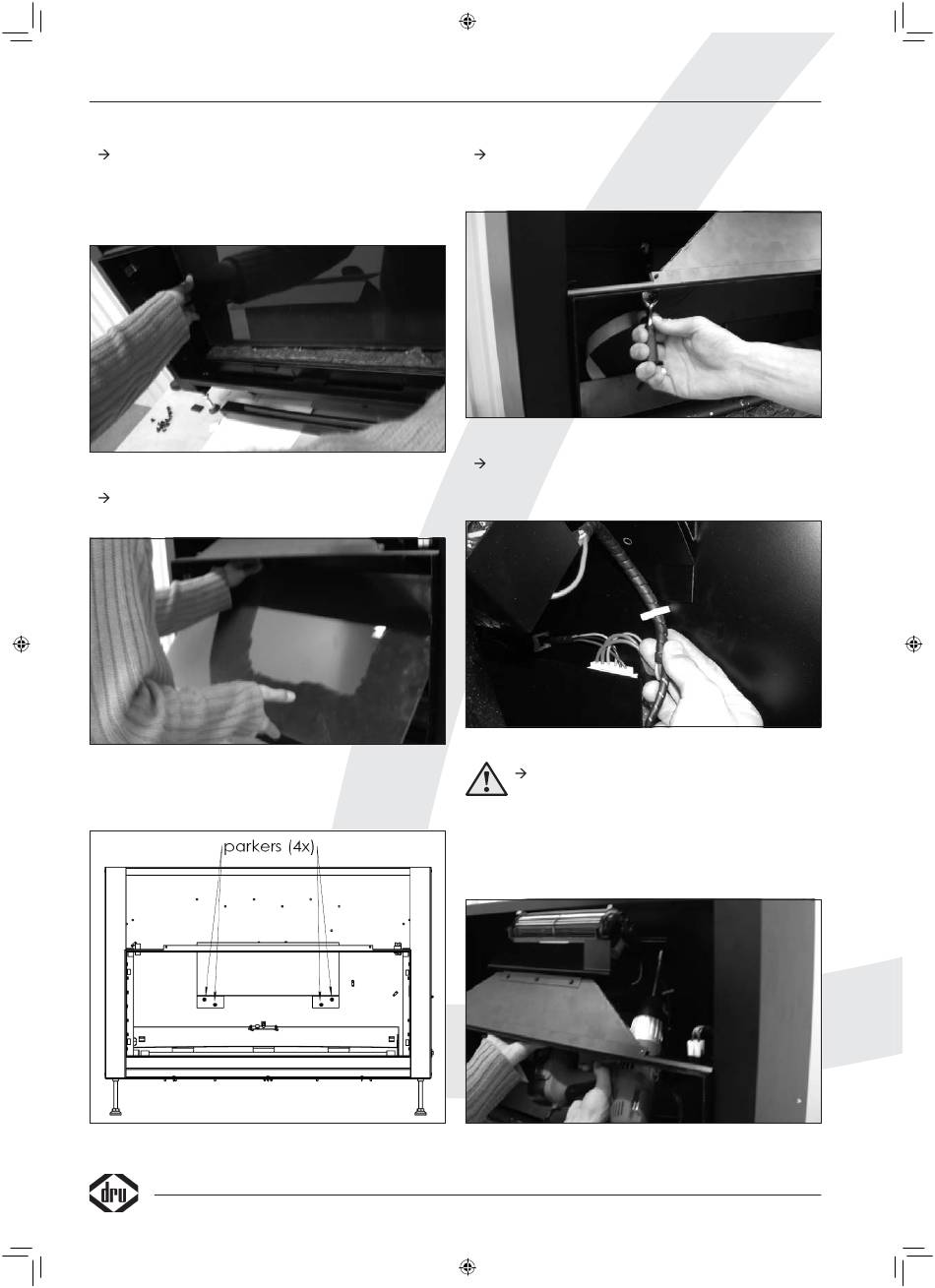

Pak de effectruit (11) met beide handen aan de zijkant
vast en breng deze omhoog tot de onderkant op het
gloeibed (fi guur H en I) kan rusten (situatie H);
Let op: de effectruit is gecoat, vuil op deze ruit kan deze
onherstelbaar beschadigen!
Pak de effectruit (11) nu boven en onder vast en breng
hem voorzichtig naar buiten (situatie I);
Om de afdekplaat (17) voor de hoofdprintplaat te
verwijderen, schroef de 4 parkers los (situatie J);
463385-D84-03-NL.indd 8 463385-D84-03-NL.indd 8
Situatie H
Situatie I
Situatie J
Verwijder de 2 parkers die de warmte-uitlaat (12 – fi guur
G) met het inbouwframe (7 – fi guur G) verbinden
(situatie K);
Situatie K
Haal de kabelboom los uit de kabelklip. Dit is nood-
zakelijk om beschadigingen aan de Kabelboom en het
verwarmingselement te voorkomen (situatie L);
Situatie L
Verwijder de 4 parkers die de gehele verwarmings-
unit (13) met de kast (14) verbinden (situatie M)
(let op: ondersteun de verwarmingsunit
met één hand tijdens het losschroeven.
Als de unit valt kan de elektronica grote
beschadigingen oplopen en kunnen er
gevaarlijke situaties ontstaan!);
Situatie M
