MANUAL D'INSTALLATION ET D"ENTRETIEN

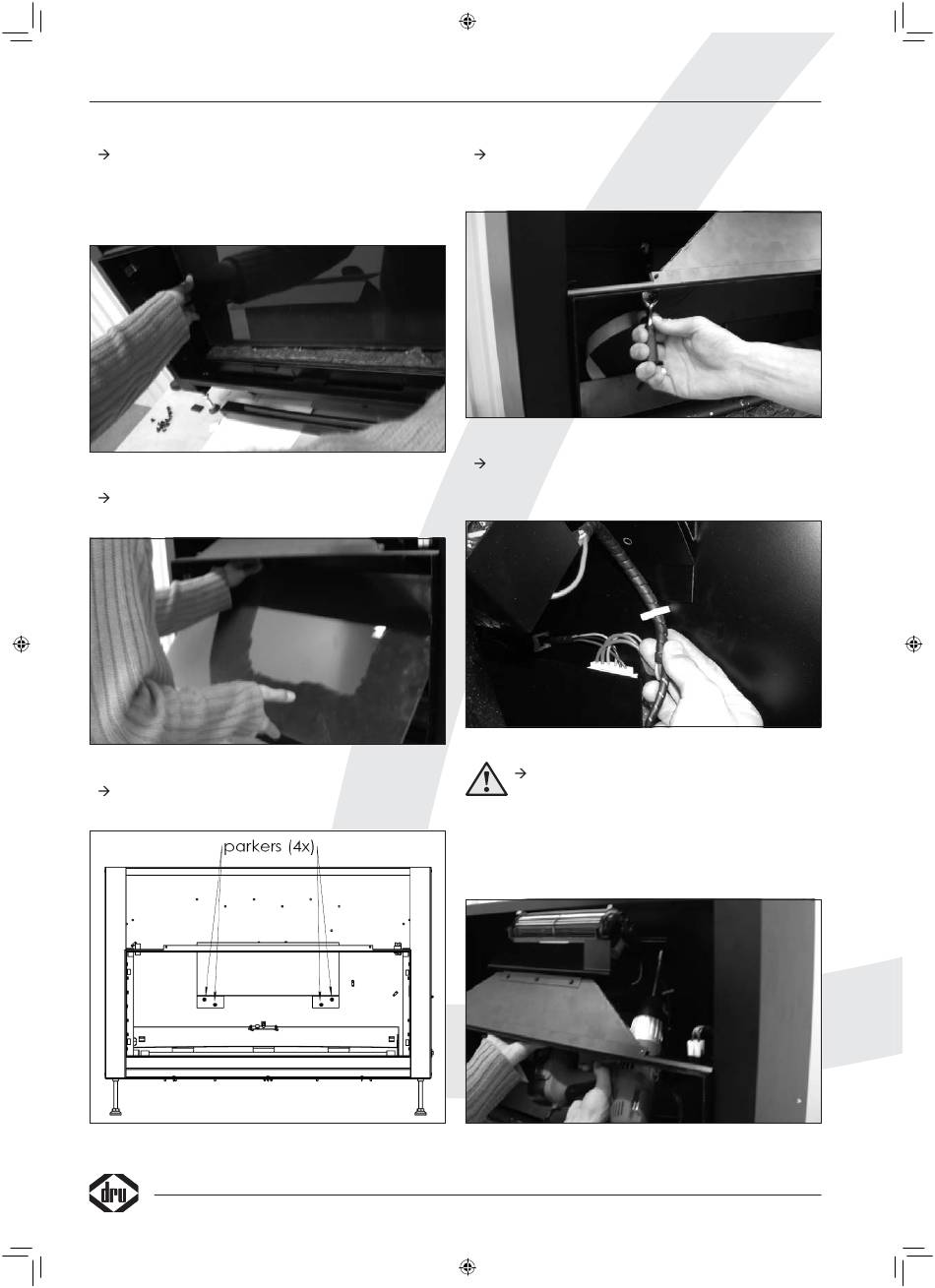

Tenez la vitre d'effet (11) à deux mains sur le côté et
soulevez-la jusqu'à ce que la partie inférieure puisse être
posée sur le lit incandescent (fi gures H et I) (situation
H) ; Attention : la vitre d'effet est enduite, un dépôt
de saleté sur cette vitre peut l'endommager de manière
irréversible !
Saisissez à présent la vitre d'effet (11) en haut et en bas
et sortez-la délicatement (situation I) ;
Pour démonter la plaque de protection (17) du circuit
imprimé principal, dévissez les 4 vis parkers (situation J) ;
463385-D84-03-NL.indd Sec3:8 463385-D84-03-NL.indd Sec3:8
Situation H
Situation I
Situation J
Ôtez les 2 vis parkers qui relient l'évacuation de chaleur
(12 – fi gure G) à la structure d'encastrement
(7 – fi gure G) (situation K) ;
Situation K
Décrochez le toron de câbles du clip à câbles. Cette
étape est nécessaire pour éviter d'endommager
le toron de câble et l'élément de chauffage (situation L) ;
Situation L
Ôtez les 4 vis parkers qui relient l'unité de
chauffage (13) au compartiment (14) (situation
M) (attention : soutenez l'unité de chauffage avec
une main pendant que vous desserrez les vis.
Si l'unité tombe, l'électronique peut être
fortement endommagée et il peut en résulter
des situations dangereuses !) ;
Situation M
8 8
