Dru Verwarming METRO 80E Manuel D'installation Et D'entretien page 53

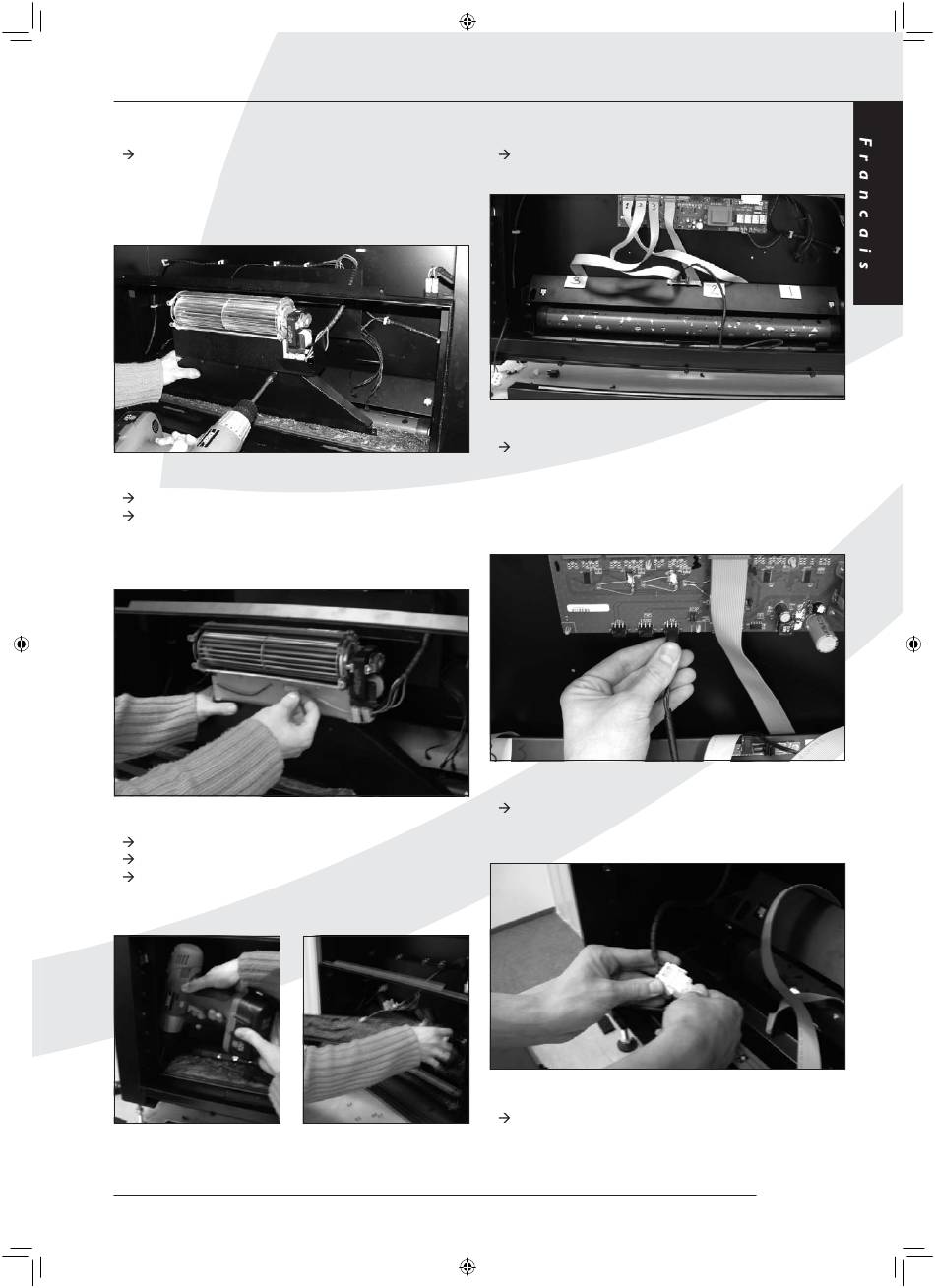

Faites basculer l'ensemble de l'unité de chauffage (13)
vers l'avant et laissez reposer délicatement l'évacuation
de chaleur (12 – fi gure G) sur le lit incandescent (fi gure
H et I). Ôtez les 3 vis parkers et sortez le bac de protection
contre tout contact (15) hors du foyer (situation N) ;
Veillez à ce que l'appareil soit bien hors tension !
Sortez les 3 fastons (fi l rouge, rouge et bleu) de
l'élément de chauffage (Attention ! Il s'agit d'un
élément particulièrement fragile !) et débranchez
les 2 fastons du moteur (fi l bleu et orange) (situation O) ;
Sortez l'ensemble de l'unité de chauffage (13) du foyer ;
Sortez les deux supports de la vitre d'effet hors du foyer (8 et 9) ;
Dévissez les 4 vis parkers et sortez l'ensemble du profi l
du lit incandescent (16) hors du foyer (situation P) ;
463385-D84-03-NL.indd Sec3:9 463385-D84-03-NL.indd Sec3:9
Situation N
Situation O
Situation P
MANUAL D'INSTALLATION ET D"ENTRETIEN
Déconnectez les 3 câbles plats de gauche du circuit
imprimé principal (situation Q) ;
Situation Q
Débranchez le connecteur IR du circuit imprimé
principal. Enfoncez entièrement la petite lèvre pour
pouvoir facilement et correctement débrancher le
connecteur (situation R) ; Attention, si le connecteur est
sauvagement déconnecté, le circuit imprimé principal peut être
endommagé de manière irréversible
Situation R
Débranchez le connecteur à 3 pôles du moteur à
roulement en enfonçant bien les lèvres du toron de
câbles (18) (situation S) ;
Situation S
Ôtez les 3 vis parkers pour détacher l'unité des fl ammes
(19) (situation T) ;
