AVERTISSEMENT
Conserver les emballages d'origine pour de
futurs transports.
La garantie du moniteur, de l'ordinateur et
de l'imprimante ne sont pas valables sans
l'emballage d'origine.
AVERTISSEMENT
En cas de première installation ou de remplace-
ment, ranger le pack de batterie à la verticale
et dans un endroit sec loin de toutes sources
de chaleur. Pour de plus amples informations,
se rapporter aux conditions de stockage de la
machine reportées dans ce document.

MISE EN SERVICE

ATTENTION
Effectuer soigneusement les opérations de
déballage, de montage, de levage et d'instal-
lation décrites.
Le non-respect de ces recommandations risque
de causer des dommages à l'appareil et de
compromettre la sécurité de l'opérateur.
IMPORTANT ! Étant donné les différentes com-
binaisons possibles de la machine, il se pourrait
que certains composants ou sous-systèmes
figurant dans ce manuel ne correspondent pas
à la machine en votre possession.

Assemblage de l'appareil

- Déballer l'appareil en mettant l'emballage
dans la position indiquée par les instructions
imprimées dessus,
- extraire le moniteur de son emballage (fig. 3),
- placer le moniteur dans son logement (A, fig.
4), en faisant passer les cordons d'alimenta-
tion et de connexion dans le canal prévu à cet
effet (B, fig. 4c). Fixer la base du moniteur au
moyen de la bride prévue (C, fig. 4) et bloquer
l'ensemble avec les vis fournies (D, fig. 4). Au
cas où le moniteur serait utilisé avec une base
très petite, utiliser aussi le réducteur fourni
avec le contrôleur de géométrie,
- retirer le panneau arrière qui se trouve sur le
meuble inférieur,

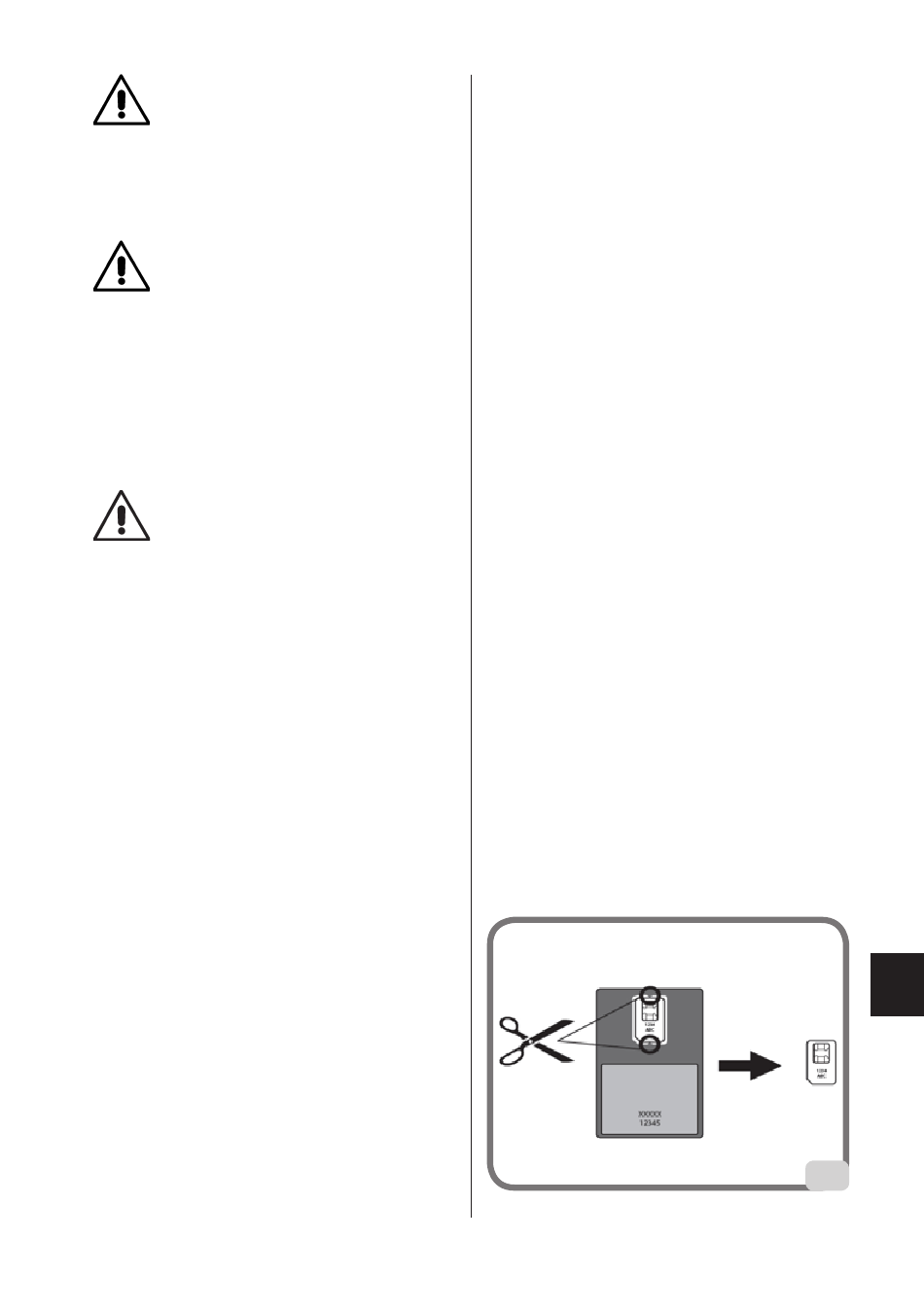

- prendre la sim card du contrôleur de géométrie
(fig. 52) et l'extraire du support prédécoupé
Mode d'emploi R.E.M.O. COMPACT
(conserver le support de la sim card avec le
numéro de série pour des questions futures)
a) En présence d'un LECTEUR DE CARTE SIM,
introduire la carte SIM dans le connecteur
prévu (A, fig. 53 avec la boîte ouverte) avec
les contacts dorés orientés vers le bas et la
face avec l'angle arrondi vers l'extérieur du
lecteur (B, fig. 53). Remonter le panneau
avant (fig. 54). Le lecteur peut être posé sur
une table près du PC.
b) En cas de dispositif HARD LOCK, introduire la
carte SIM dans le connecteur prévu (extrac-
tible avec un objet pointu quelconque,
comme illustré dans la fig. 55) avec les
contacts dorés orientés vers le bas et la
face avec l'angle arrondi vers l'extérieur du
lecteur (A, fig. 55). Réintroduire le connecteur
contenant à présent la carte SIM.
- Déballer le PC.
- Poser le PC sur la colonne verticale du haut.
- Brancher les câbles à leurs connecteurs
respectifs. Chaque fiche est identifiée pour
correspondre à sa prise sur le PC. Introduire
les fiches à fond sans trop forcer, et visser les
vis de sécurité lorsqu'elles sont présentes.
- Le contrôleur de géométrie a été conçu pour
un voltage à 230 Vac.
- Introduire le cordon d'alimentation dans la
fiche prévue sur la station de recharge des
unités automatisées, après avoir lu le chapitre
"Branchement électrique".
- allumer le contrôleur de géométrie avec l'inter-
rupteur général et le moniteur et l'imprimante
avec les interrupteurs prévus à cet effet,
- si nécessaire, mettre à jour le logiciel contrôleur
de géométrie, chapitre « Mise à jour du logiciel
du contrôleur de géométrie » et s'il y a lieu, in-
staller les kits en option, chapitre « Installation
des fonctions supplémentaires ».
