ENTREE POUR THERMORESISTANCE ENTREE POUR THERMORESISTANCE ENTREE POUR THERMORESISTANCE ENTREE POUR THERMORESISTANCE ENTREE POUR THERMORESISTANCE
RTD RTD
1 2 3 1 2

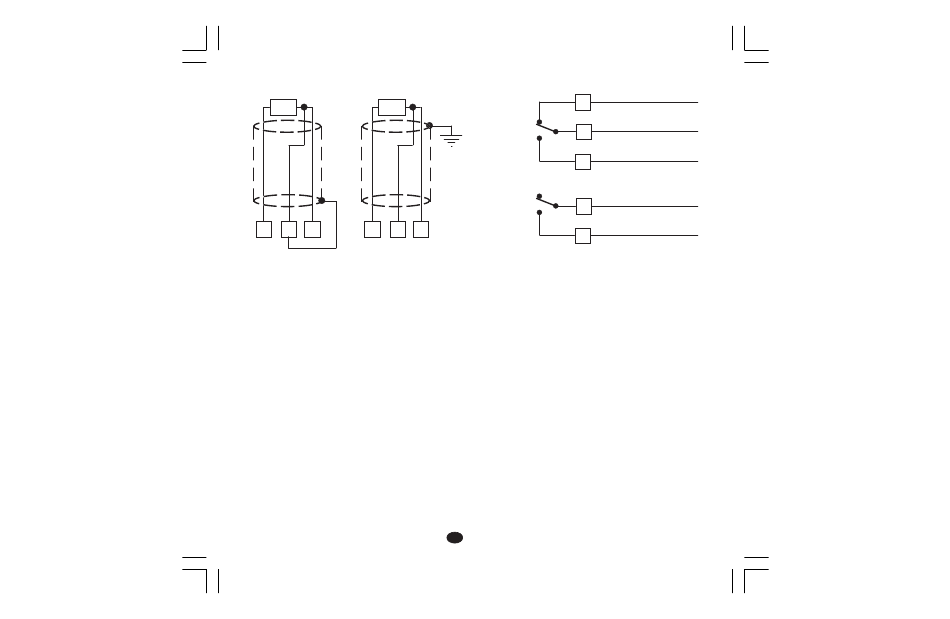

Fig. 5 RACCORDEMENT DE
THERMORESISTANCES
NOTE NOTE NOTE: NOTE NOTE
1) Ne pas placer les câbles des signaux
parallèlement ou à proximité des câbles de
puissance ou à des sources de perturbations.
2) Faire attention aux résistances de ligne, une
résistance de ligne trop haute (supérieure à
20 Ω/fil) peut provoquer des erreurs de
mesure.
3) Quand on utilise un câble blindé, une seule
extrémité du blindage doit être raccordée à la
terre.
4) Les 3 fils doivent avoir la même impédance.
LXS-2-0F.pmd 3

SORTIES A RELAIS

SORTIES A RELAIS SORTIES A RELAIS SORTIES A RELAIS SORTIES A RELAIS
6
OUT 1
7
8
OUT 2
5
3
4
Fig. 6 RACCORDEMENT DES SORTIES A
RELAIS
Le contact NO de la sortie 1 et le contact de la
sortie 2 sont protégés au moyen de varistances,
pour des charges dont la composante inductive
maxi. est 0,5 A.
La capacité du contact correspondant à la sortie 1
est égale à 3A/250V c.a. sur charge résistive.
La capacité du contact correspondant aux sorties 2
est égale à 1A/250V c.a. sur charge résistive.
Le nombre d'opérations est égal à 1 x 10
la capacité indiquée.
NOTE 1) Pour éviter le risque d'électrocution ne NOTE NOTE NOTE NOTE
raccorder l'alimentation qu'après avoir effectué
tous les autres raccordements.
2) Les raccordements de puissances doivent
être effectués à l'aide de câbles n° 16 AWG ou
supérieurs, résistant à une température mini.
de 75°C.
3) Utiliser exclusivement des conducteurs en
cuivre.
4) Ne pas placer les câbles des signaux
parallèlement ou à proximité des câbles de
F F F F F 3
