Correction de l'alignement avec mains réglables
BPW Bergische Achsen Kommanditgesellschaft · B.P. 12 80 · 51656 Wiehl, Allemagne · Téléphone +49 (0) 2262 78-0 · info@bpw.de · www.bpw.de
BPW EA-ECO Air COMPACT 37241901f
Généralités
Le contrôle de la triangulation est requis lors du
montage ainsi qu'après des réparations sur les
essieux, les mains ou les bras de guidage :
Correction de l'alignement
1.
Soulever le châssis à hauteur normale et le caler.
2.
Désaérer les coussins d'air.
3.
Desserrer l'écrou auto-bloquant sur le boulon
de ressort de guidage.
4.

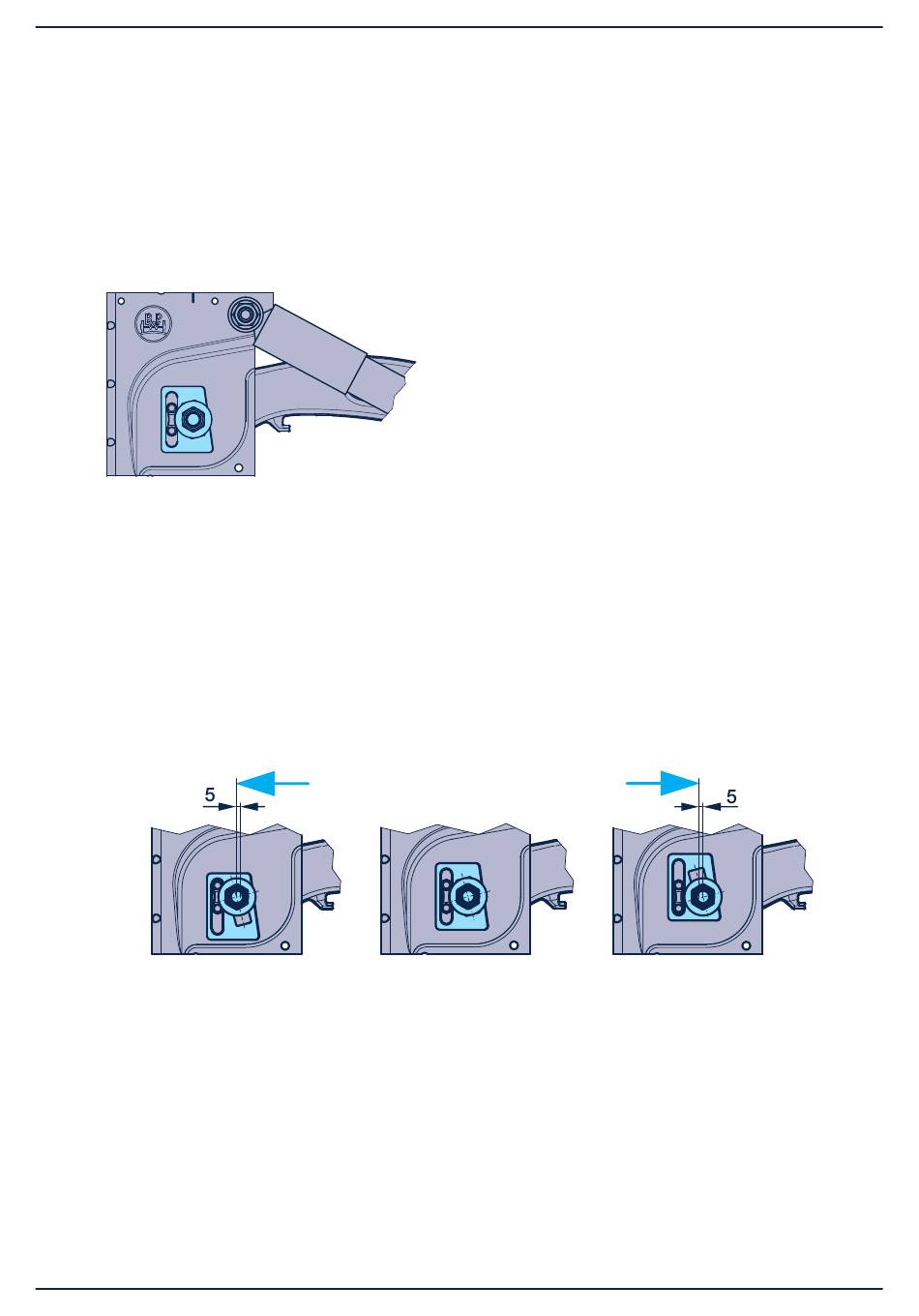

Déplacer vers le haut ou vers le bas les cales
à coulisses par de légers coups de marteaux
(voir fi g.).
5.
Veiller à un réglage symétrique de la cale à
coulisse intérieure et extérieure !
6.
Serrer l'écrou autobloquant du boulon de
ressort au couple prescrit.
7.
Alimenter les coussins d'air et descendre le
châssis.
Couples de serrage voir chapitre 13.
