Alignement 10
Dispositif d'aide au soudage des mains BPW
10.4

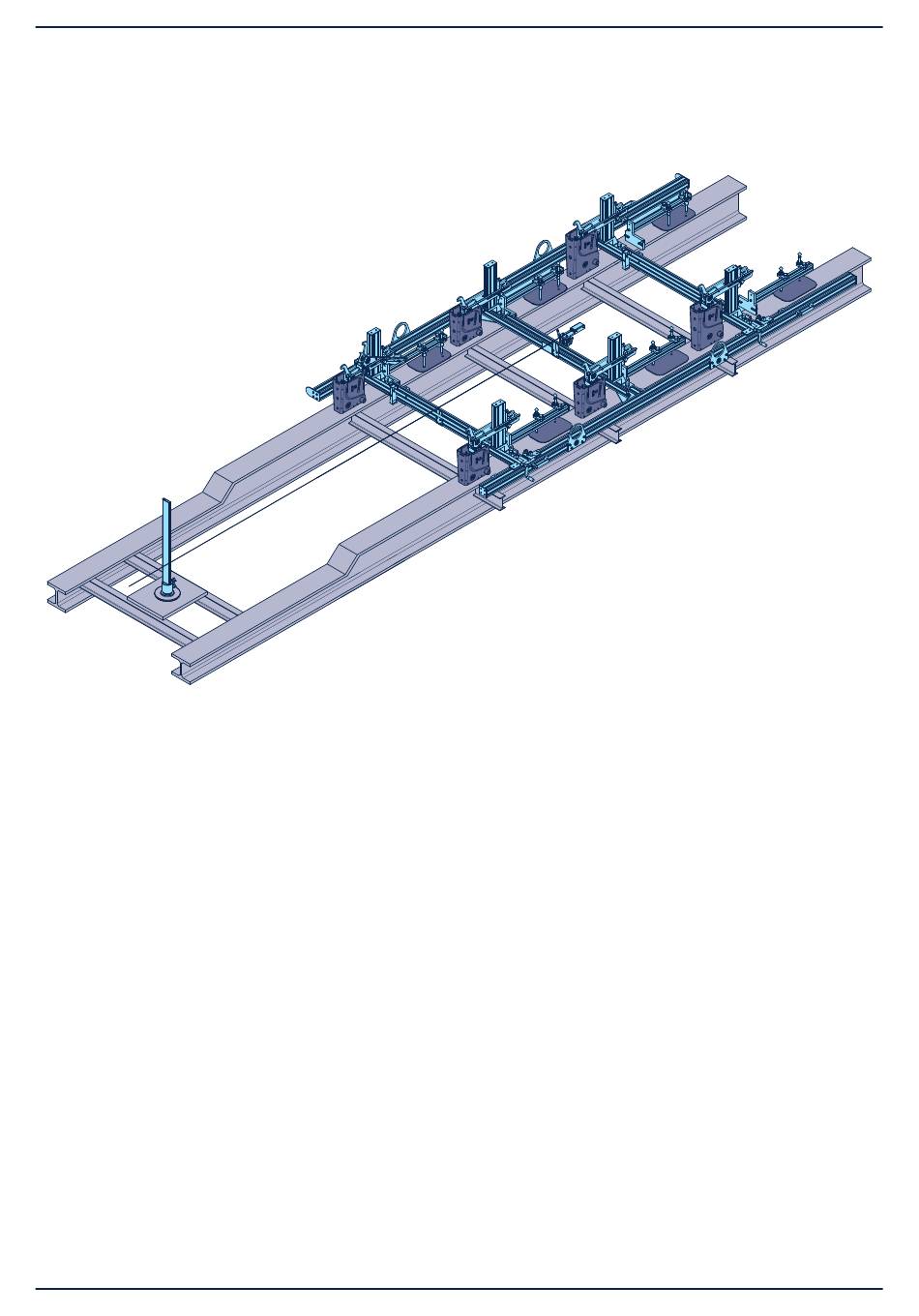

Dispositif d'aide au soudage des mains
Pour un positionnement rapide et précis des mains et
des plaques de coussins d'air, BPW vous propose un
dispositif spécial qui permet un pointage précis des
composants sur le châssis.
Pour cela, il faut d'abord monter le châssis de la semi-
remorque couché dans le sens inverse. Le dispositif de
fi xation se compose d'un châssis en aluminium réglable
dans plusieurs positions et stable avec dispositifs de
fi xation et de positionnement pour diff érentes mains
de suspension pneumatique et plaques de coussins
d'air. Il se pose sur le châssis du véhicule.
Après l'alignement au pivot par laser, le dispositif est
accroché entre les longerons. Six mains de suspension
pneumatique et plaques de coussins d'air sont position-
nés sur le châssis pour le pointage grâce à des supports
adéquats.
Une fois le dispositif retiré, les appuis et les plaques
de coussins d'air peuvent alors être soudés.
Le montage de la suspension pneumatique permet
dans le cas idéal de se passer du processus
d'alignement supplémentaire, les essieux étant déjà
alignés par rapport au pivot et entre eux grâce à la
position prédéfi nie des mains.
