Dispositifs de réglage et de maintien en hauteur BPW
3 Sélection des produits requis
Ci après, les données requises pour la sélection des produits de réglage en hauteur par
rapport à la flèche d'accrochage utilisée :
1. Longueur de la flèche d'accrochage ( mm )
2. Poids de la flèche d'accrochage
Pour les données de longueur (mm) et de poids (kg) de la flèche d'accrochage, se reporter
à la brochure " Flèches d'accrochage, timons BPW pour remorques à avant train et
remorques équilibrées ".

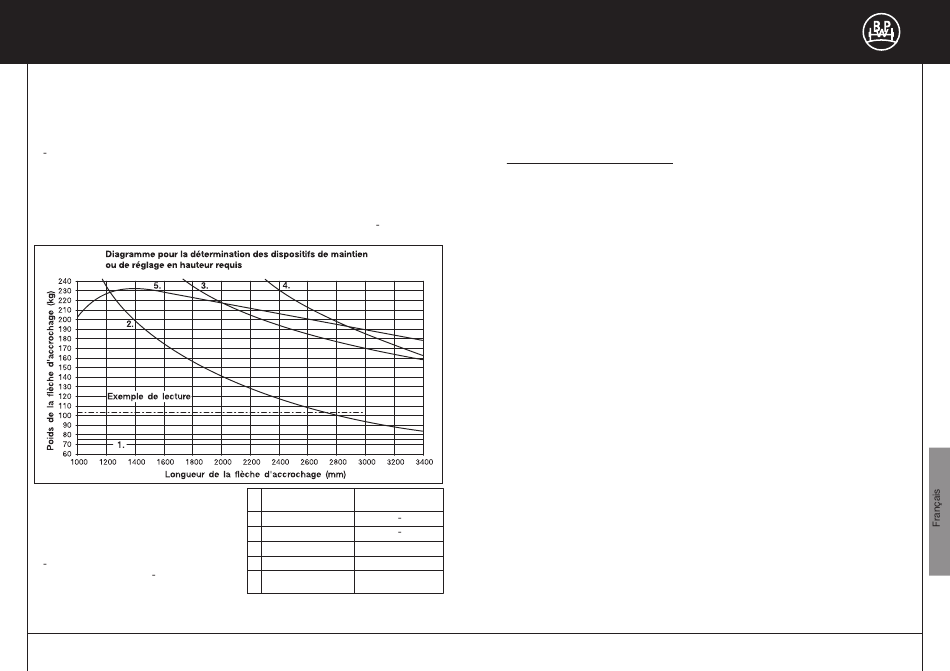

A l'aide du diagramme, il est alors possible
de sélectionner les combinaisons suivantes :
E E x x e e m m p p l l e e d d e e l l e e c c t t u u r r e e : :
Flèche d'accrochage :
PZM L = 3000 mm m = 103 kg
Ci après, les possibilités de combinaisons
résultant du diagramme ci dessus :
3. Système Klemmfix et ressort de traction
4. Deux ressorts de traction
5. Système Klemmfix et paquet de ressorts
de pression
6
( kg )
Dispositif de réglage Dispositif de
en hauteur maintien en hauteur
1. Système Klemmfix 72*
2. Un ressort de traction
3. Système Klemmfix 72 Un ressort de traction
4. Un ressort de traction Un ressort de traction
Système Klemmfix 72 Paquet de ressorts
5.
de pression
* Utilisation unique possible seulement
pour les flèches d'accrochage ne
dépassant pas 75 kg.

3.1 Combinaisons de montage / Instructions de montage

Pour les combinaisons de montage :
3. Système Klemmfix 72 et ressort de traction en tant que dispositif de maintien
en hauteur (combinaison 3)
Monter d'abord le ressort de traction avec tendeur conformément aux instructions de
montage (page 14) et le régler en tant que dispositif de maintien en hauteur.
Puis installer le système Klemmfix 72 en suivant les instructions de montage (page 10)
et le régler.
4. Ressort de traction en tant que dispositif de réglage en hauteur et ressort de
traction en tant que dispositif de maintien en hauteur (combinaison 4)
Monter d'abord le ressort de traction avec tendeur conformément aux instructions de
montage (page 14) et le régler en tant que dispositif de maintien en hauteur.
Puis monter le ressort de traction avec tendeur conformément aux instructions de
montage (page 14) et le régler en tant que dispositif de réglage en hauteur.
5. Système Klemmfix 72 et paquet de ressorts de pression (combinaison 5)
Monter d'abord le paquet de ressorts de pression conformément aux instructions de
montage (page 15) et le régler. Puis installer le système Klemmfix 72 en suivant les
instructions de montage (page 10) et le régler.
7
