BPW Höheneinstell- und Höhenhaltevorrichtungen
Einstellung der Klemmfix:
Achtung!
Bei Verwendung von Höhenhaltevorrichtungen zuerst die Höhenhaltevorrichtung
(Druckfederpaket oder Zugfeder mit Spannschloss) anbringen und einstellen!
Durch Drehen der Schubstange wird die Klemmfix vorgespannt. Nach jeder Umdrehung
prüfen, ob die Zuggabel in horizontaler Lage gehalten wird und ohne großen Kraftaufwand
nach unten gedrückt werden kann.
Klemmfix 72/D (auf Druck wirkend)
Rechtsdrehung der Schubstange (schwer) = Vorspannung wird höher
Linksdrehung der Schubstange (leicht) = Vorspannung wird geringer
Klemmfix 72/Z (auf Zug wirkend)
Linksdrehung der Schubstange (schwer) = Vorspannung wird höher
Rechtsdrehung der Schubstange (leicht) = Vorspannung wird geringer
12

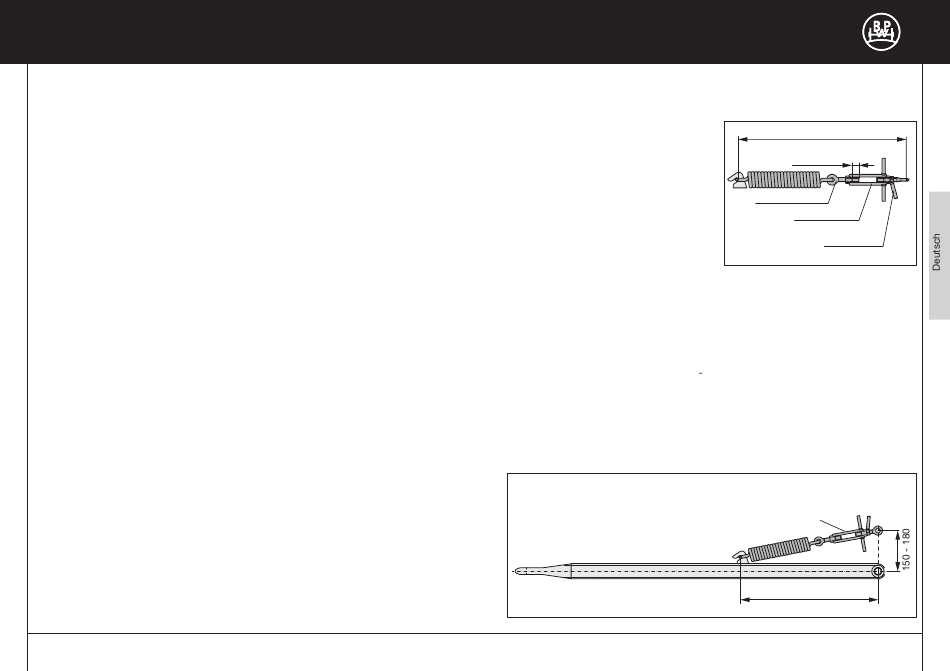

6 Zugfeder mit Spannschloss
Die Augenschrauben werden gleichmäßig in
das Spannschloss eingedreht, so dass die
Zugfeder mit Spannschloss eine Einbaulänge
von ca. 610 mm hat. Nach dem Einstellen der
Augenschrauben ist das Spannschloss mit
der Kontermutter gegen Verdrehen zu
sichern.

Einbau:

Der Anschlusspunkt am Drehgestellrahmen
des Anhängers ist nach folgender Skizze
anzubringen:
Die Halter sind mit einer ringsum verlaufen
den Kehlnaht a = 3 mm zu verschweißen.
ca. 610 mm
ca. 25 mm
Augenschraube
Spannschloss
Kontermutter
mit Knebel
Achtung:
Einbaulage des
Spannschlosses
beachten!
Anschweißmaß "Z"
